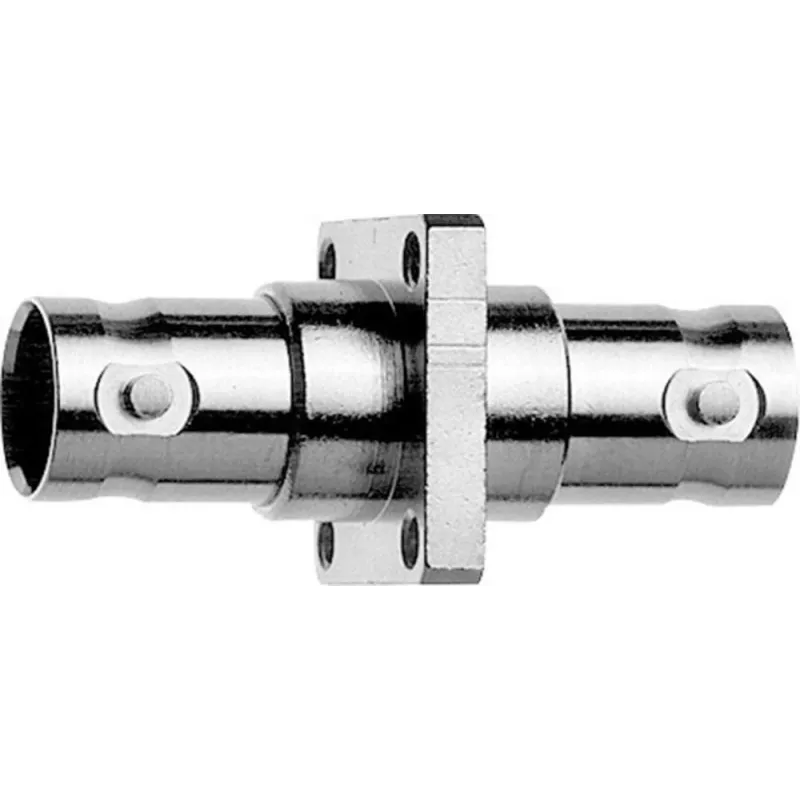

TELEGÄRTNER BNC panelmontāžas adapteris ligzda uz ligzdu 50 Ohm J01004A1231

Kad vajag izvilkt BNC savienojumu cauri panelim, šis adapteris nodrošina stabilu 50 Ohm ceļu bez signāla zudumiem. Ideāli piemērots iekārtu korpusiem, kur nepieciešams ātrs un drošs savienojums.

Kam un kāpēc

Šis TELEGÄRTNER BNC panelmontāžas adapteris (J01004A1231) ir paredzēts tiem, kas būvē vai remontē iekārtas ar BNC savienojumiem – radioiekārtas, mērierīces, videonovērošanas sistēmas. Tas ļauj izveidot ligzdu uz ligzdu (female-to-female) savienojumu caur paneli, nodrošinot uzticamu signāla pārraidi līdz pat 4 GHz ar zemu VSWR (≤1.25 pie 1 GHz).

Galvenās priekšrocības

• Plašs frekvenču diapazons: 0 – 4 GHz
• Zems VSWR: ≤1.25 pie 1 GHz
• Augsta izolācijas pretestība: ≥5 GΩ
• Zelta pārklājuma kontakti nodrošina uzticamu signāla pārraidi
• Izturīgs niķeļa pārklājuma misiņa korpuss

Tehniskie dati

• Savienotāja tips: BNC
• Dzimums: ligzda (female) uz ligzdu (female)
• Impedance: 50 Ohm
• Montāžas tips: panelmontāža / caur paneli
• Montāžas cauruma diametrs: 12.7 mm (0.5 collas)
• Dielektriskā caursitiena spriegums: 1.5 kVeff (50 Hz)
• Kontaktu pretestība (iekšējā): ≤1.0 mΩ
• Kontaktu pretestība (ārējā): ≤1.5 mΩ
• Korpusa materiāls: misiņš (CuZn39Pb3), niķeļa pārklājums
• Kontaktu materiāls: misiņš (CuZn39Pb3), zelta pārklājums
• Izolācijas materiāls: PTFE

Kā lietot

Izurbiet 12.7 mm caurumu panelī, ievietojiet adapteri un nostipriniet to ar komplektā esošo uzgriezni. Pievienojiet BNC kabeļus abās pusēs – savienojums ir gatavs. Piemērots gan iekštelpu, gan āra lietošanai, pateicoties izturīgajai konstrukcijai un darbības temperatūras diapazonam no -40 °C līdz +85 °C.

Mūsu vērtējums

Uzticams BNC panelmontāžas adapteris, kas nodrošina stabilu savienojumu un ilgu kalpošanas laiku. Ieteicams ikvienam, kas vēlas profesionālu risinājumu signāla pārvadei caur paneli.
