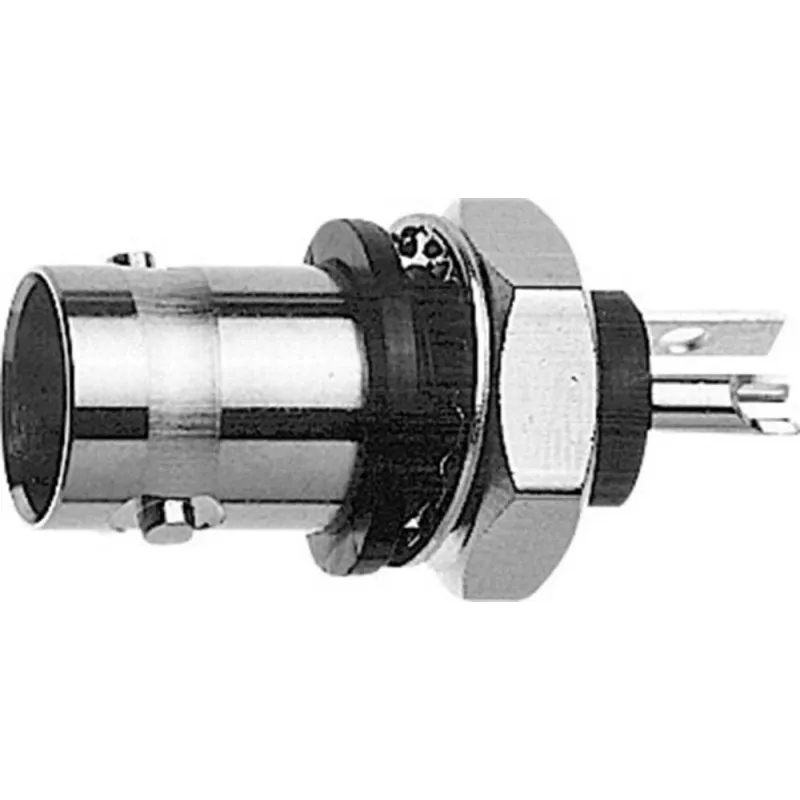

Telegärtner BNC panelmontāžas ligzda, izolēta 50 Ohm, zils izolācijas flančs, Z01 sērija J01001B0043

50 omu pretestība un zils izolācijas flančs – šī Telegärtner BNC panelmontāžas ligzda novērš zemes cilpas un traucējumus, nodrošinot tīru signālu profesionālās instalācijās.

Kam paredzēta

RF inženieriem, raidorganizāciju tehniķiem un industriālo iekārtu uzstādītājiem, kuriem nepieciešams uzticams panelī montējams BNC savienotājs ar elektrisko izolāciju.

Galvenās iezīmes

• BNC ligzda (sieviete) ar lodēšanas termināciju drošiem savienojumiem
• 50 omu pretestība standarta RF lietojumiem
• Izolēts dizains ar zilu izolācijas flanču novērš zemes cilpas
• Panelmontāžas (bulkhead) stiprinājums ērtai integrācijai korpusos
• Zelta pārklājuma kontakts un niķelēta misiņa korpuss ilgmūžībai
• PTFE dielektriķis izcilai augstfrekvences veiktspējai

Specifikācijas

• Savienotāja tips: BNC
• Dzimums: Ligzda (sieviete)
• Montāžas tips: Panelmontāža / bulkhead
• Pretestība: 50 Ohm
• Izolācija: Izolēta
• Flanča tips: Izolācijas flančs, zils
• Sērija: Z01
• Kontakta pārklājums: Zelts
• Korpusa materiāls: Misiņš, niķelēts
• Dielektriķa materiāls: PTFE
• Terminācijas veids: Lodēšana
• Portu skaits: 1
• RoHS atbilstība: Jā

Kā lietot

Piemontējiet ligzdu panelī, izmantojot izolācijas flanču, un pielodējiet centrālo vadu un ekrānu. Pārliecinieties, ka panelis ir vadošs vai izolēts atbilstoši prasībām.

Padoms: lodējot izmantojiet temperatūras kontrolētu lodāmuru, lai nesabojātu PTFE dielektriķi. Izolācijas flančs jāmontē uz nevadoša paneļa, lai nodrošinātu labāko izolāciju.
