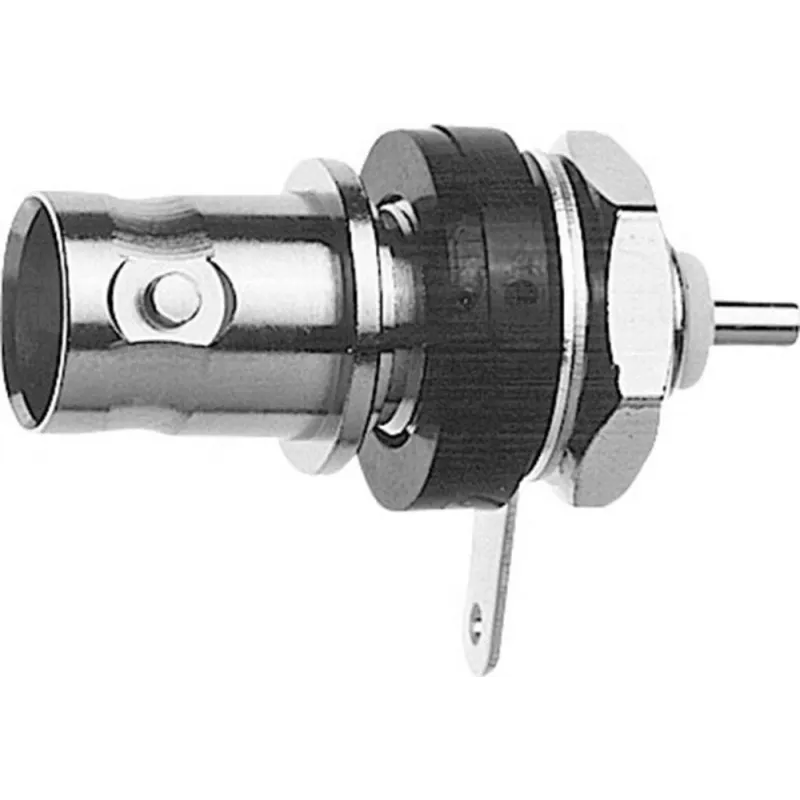

Telegärtner BNC panelmontāžas ligzda, izolēta 75 Ohm, ar ziliem izolācijas paplāksnēm, Z03 sērija J01003D1286

Ja meklējat BNC savienotāju, kas nodrošina stabilu 75 Ohm signālu bez zemējuma cilpām, Telegärtner Z03 sērijas panelmontāžas ligzda ir praktisks risinājums. Tā ir izolēta, tāpēc novērš nevēlamas zemējuma cilpas un saglabā signāla integritāti pat prasīgās vidēs.

Priekšrocības

Izolētā panelmontāža nozīmē, ka savienotājs nav elektriski savienots ar paneli, kas ir būtiski, ja sistēmā ir vairāki zemējuma punkti. Zilās izolācijas paplāksnes ne tikai nodrošina elektrisko izolāciju, bet arī ļauj ātri identificēt savienotāju. PTFE dielektriķis un zelta pārklājuma centrālais kontakts (berilija bronza) nodrošina izcilu vadītspēju un izturību pret koroziju. Savienotājs ir paredzēts vismaz 500 savienošanas cikliem, tāpēc tas ir piemērots arī biežai lietošanai.

Kam piemērots

• Profesionālai video un apraides tehnikai
• Telekomunikāciju un RF sistēmām
• Testēšanas un mērīšanas iekārtām, kur nepieciešama 75 Ohm pretestība
• Panelmontāžas risinājumiem, kur svarīga izolācija

Galvenie parametri

• Savienotāja tips: BNC ligzda (female), panelmontāža
• Pretestība: 75 Ohm
• Frekvenču diapazons: DC līdz 1 GHz
• Sprieguma nomināls: 500 V RMS
• Izolācijas pretestība: ≥ 5 GΩ
• Kontaktu pretestība: centrālais ≤ 1,5 mΩ, ārējais ≤ 1 mΩ
• VSWR: ≤ 1,2 pie 1 GHz
• Darba temperatūra: -40°C līdz +85°C
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Centrālais kontakts: berilija bronza, zelta pārklājums
• Dielektriķis: PTFE
• Izolācijas paplāksnes: zilas, iekļautas komplektā
• Sērija: Z03

Kā lietot

Uzstādiet savienotāju panelī, izmantojot atbilstoša izmēra caurumu. Pievienojiet BNC kabeli, pagriežot to, līdz tas nofiksējas ar bajonetes mehānismu. Pārliecinieties, ka zilās izolācijas paplāksnes ir pareizi novietotas, lai nodrošinātu izolāciju starp savienotāju un paneli. Pēc uzstādīšanas pārbaudiet signāla kvalitāti ar testeri.

Padoms: izolēti BNC savienotāji ir īpaši noderīgi, ja vienā sistēmā ir vairāki barošanas avoti vai zeme no dažādiem punktiem. Vienmēr pārbaudiet, vai paneļa cauruma diametrs atbilst savienotāja montāžas izmēriem, lai izvairītos no bojājumiem.
