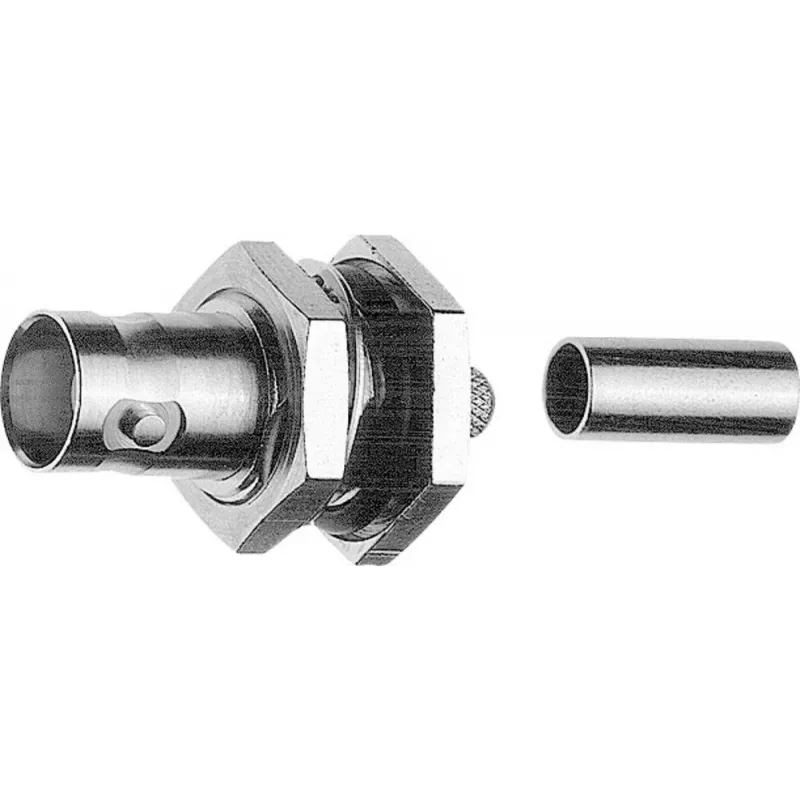

TELEGÄRTNER BNC panelmontāžas ligzda, krimpējama, 75 Ohm, RG-62 A/U, 5 gab. (J01003A1260)

Ja meklējat BNC savienotāju, kas noturēsies panelī un nodrošinās stabilu signālu pat 1 GHz diapazonā, šis TELEGÄRTNER risinājums ir domāts tieši tam. Korpuss no niķelēta misiņa un zelta pārklājuma centrālais kontakts ir izvēlēti, lai savienojums būtu izturīgs un signāls paliktu tīrs.

Galvenās priekšrocības

• BNC ligzda (female) panelmontāžai – ērti uzstādīt iekārtu korpusos
• Krimpējama terminācija gan centrālajam, gan ārējam vadītājam
• 75 Ohm pretestība, saderīga ar RG-62 A/U kabeli
• Frekvenču diapazons no DC līdz 1 GHz
• 5 gabalu iepakojums – pietiek vairākiem savienojumiem

Kam noder

Šis savienotājs ir paredzēts profesionālām RF instalācijām, kur nepieciešams drošs un atkārtojams savienojums. PTFE izolators un zelta pārklājuma centrālais kontakts saglabā signāla integritāti visā norādītajā frekvenču diapazonā. Piemērots gan laboratorijas iekārtām, gan video un datu pārraides sistēmām, kur izmanto RG-62 A/U kabeli.

Tehniskā specifikācija

• Savienotāja tips: BNC
• Dzimums: ligzda (female)
• Montāžas tips: panelmontāža
• Pretestība: 75 Ohm
• Terminācija: krimpēšana
• Saderīgs kabelis: RG-62 A/U
• Frekvenču diapazons: DC – 1 GHz
• Sprieguma nomināls: 500 V (RMS)
• Izolācijas pretestība: ≥ 5 GΩ
• Kontakta pretestība (centrālais): ≤ 1,5 mΩ
• Kontakta pretestība (ārējais): ≤ 1 mΩ
• Korpusa materiāls: misiņš
• Korpusa pārklājums: niķelis
• Centrālā kontakta materiāls: misiņš
• Centrālā kontakta pārklājums: zelts
• Izolatora materiāls: PTFE
• Darba temperatūra: -40 °C līdz +85 °C
• Sērija: A1206
• Kabeļu grupa: Z04

Kā lietot

Noņemiet kabeļa apvalku atbilstoši krimpēšanas instrukcijai, ievietojiet centrālo vadītāju kontaktā un izmantojiet krimpēšanas instrumentu, kas paredzēts BNC savienotājiem. Pēc tam nostipriniet ligzdu panelī ar uzgriezni. Pārbaudiet, vai savienojums ir stingrs un nav īssavienojuma.

Nobeigumā

TELEGÄRTNER precīzijas savienotāji ir konstruēti konsekventai veiktspējai prasīgos apstākļos. Vienmēr izmantojiet pareizo krimpēšanas instrumentu, lai izvairītos no signāla zudumiem.
