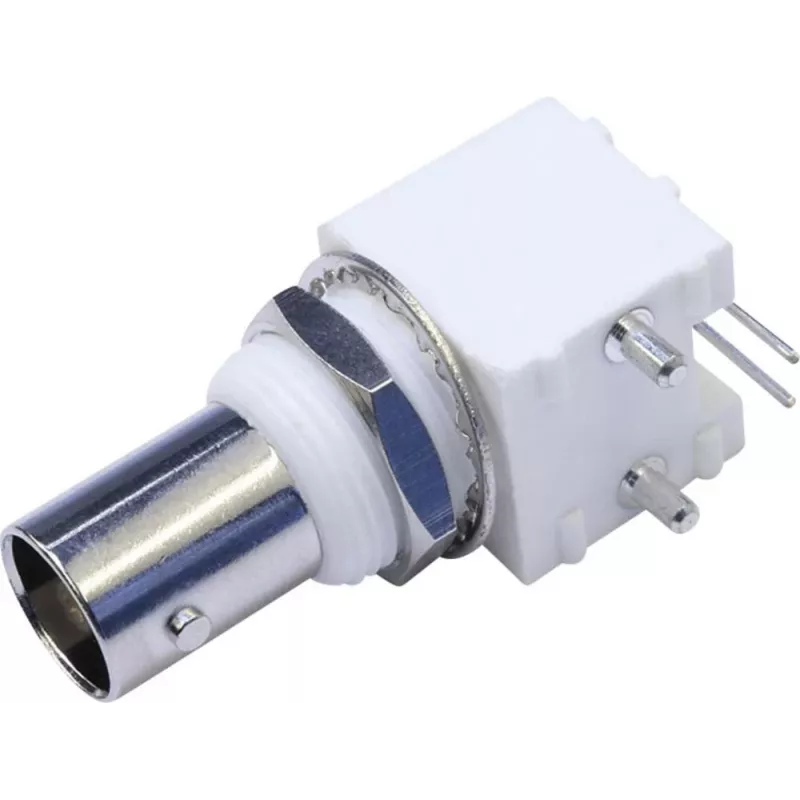

Telegärtner BNC PCB ligzdas savienotājs, 50 Ohm, izolēts stiprinājums, lodēšanas kontakts 90°, Z04/Z34, a=16, b=35 J01001A0038

Kad PCB platē jāpievieno koaksiālais kabelis, parasti sākas kompromisi: vai nu savienotājs iztur, vai arī plate paliek kompakta. Telegärtner BNC ligzdas savienotājs ar 90° lodēšanas kontaktu un izolētu stiprinājumu atrisina abus jautājumus vienlaikus — tas dod stabilu 50 Ohm savienojumu tieši uz plates, neprasot papildu skrūves.

Galvenās īpašības

• Savienotāja tips: BNC ligzda (female)
• Pretestība: 50 Ohm
• Montāžas tips: PCB montāža, izolēta
• Kontaktu veids: lodēšanas kontakts, taisns leņķis (90°)
• Stiprinājuma elementi: fiksācijas tapas, bez montāžas skrūvēm
• Telegärtner sērija/tips: Z04/Z34
• Izmērs a: 16 mm
• Izmērs b: 35 mm
• Daudzums iepakojumā: 1 gabals

Kāpēc izvēlēties šo

Telegärtner Z04/Z34 sērija ir radīta profesionālām RF vajadzībām. Izolētais stiprinājums atdala savienotāja korpusu no plates zemējuma, novēršot nevēlamas zemes cilpas un nodrošinot konsekventu pretestības saskaņošanu. Iebūvētās fiksācijas tapas atvieglo montāžu un notur savienotāju droši gan lodēšanas laikā, gan ekspluatācijā.

Piemērotība

• RF testēšanas un mērīšanas iekārtas
• Raidorganizāciju un video signāla pārvade
• Telekomunikāciju infrastruktūra
• Rūpnieciskās vadības sistēmas ar koaksiālajiem interfeisiem

Noderīgi zināt

90° lodēšanas kontakts ļauj montēt savienotāju zemu virs plates, ietaupot vertikālo telpu. Savienotājs tiek piegādāts pa vienam gabalam, gatavs manuālai vai automātiskai lodēšanai.

Padoms: pirms lodēšanas pārbaudiet, vai fiksācijas tapas cieši iekļaujas plates caurumos — tas nodrošinās, ka savienotājs neizkustas arī tad, ja lodējat ar augstāku temperatūru. Izolētais stiprinājums nozīmē, ka korpuss nav savienots ar zemi; ja jūsu shēmā ir nepieciešams zemējums, izmantojiet atsevišķu zemējuma savienojumu.
