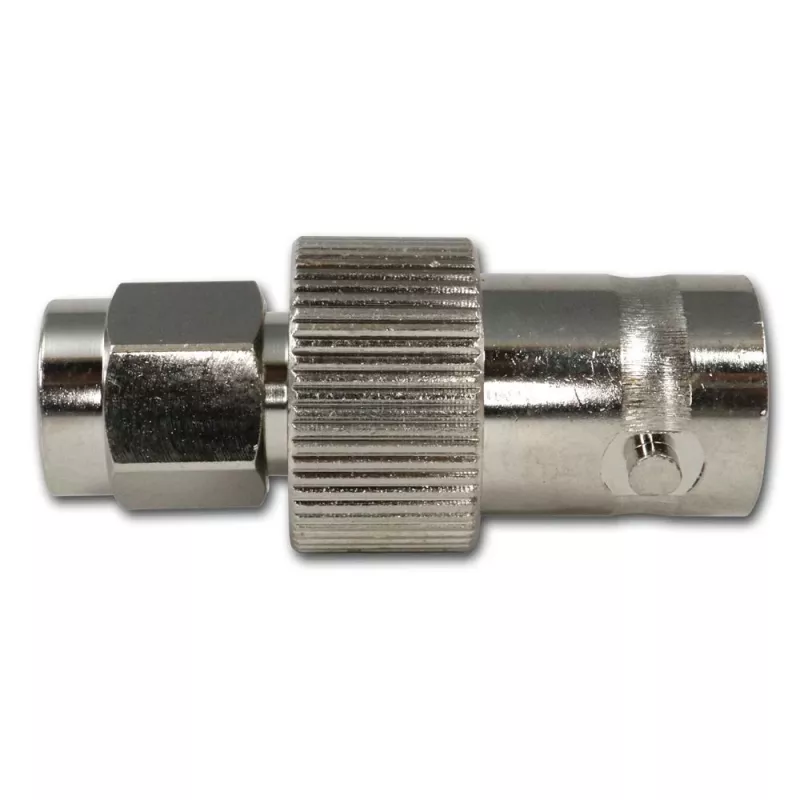

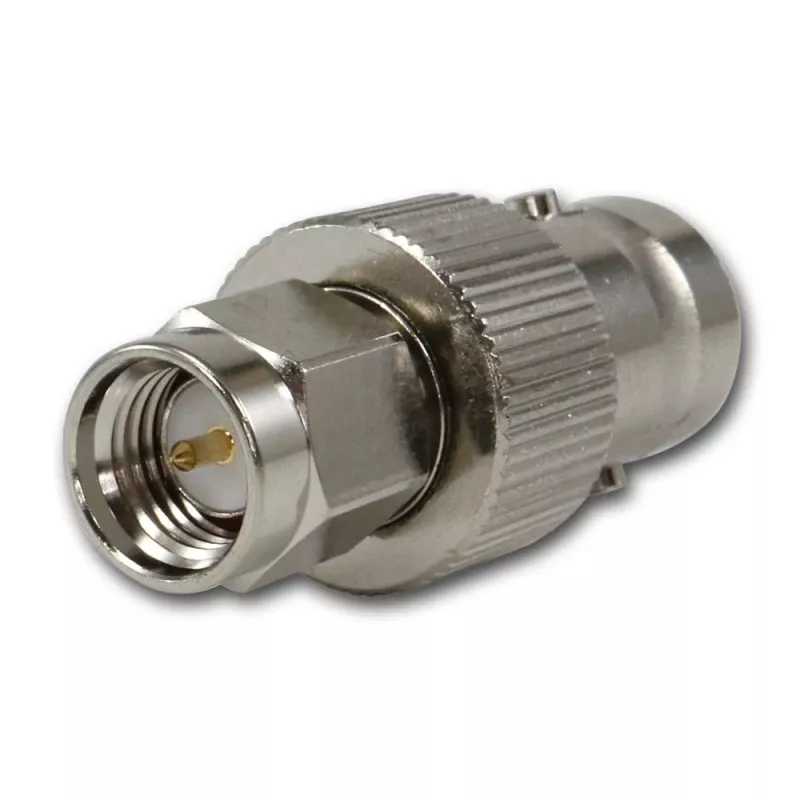

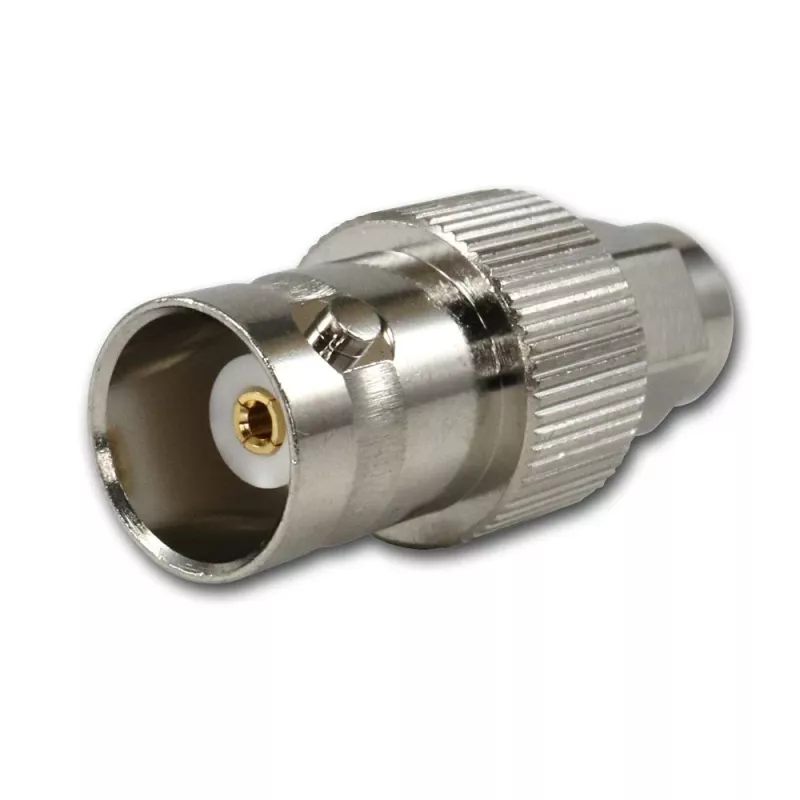

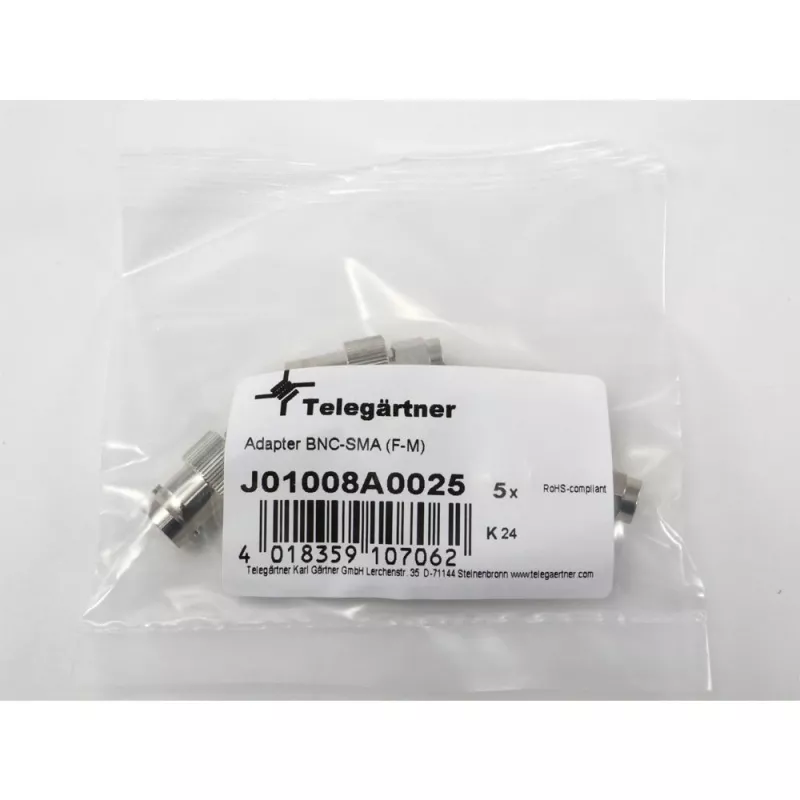

Telegärtner BNC sieviešu uz SMA vīriešu RF koaksiālais adapteris, 50 Ohm, DC-4 GHz, niķelēts misiņš, J01008A0025

Kad jāsavieno BNC un SMA savienotāji, parasti nākas meklēt risinājumu, kas nezaudē signālu. Šis Telegärtner J01008A0025 adapteris nodrošina tiešu pāreju no BNC ligzdas uz SMA spraudni, saglabājot 50 Ohm pretestību un zemu VSWR līdz pat 4 GHz. Tas ir praktisks risinājums instrumentu, antenu un testa iekārtu savienošanai.

Ko tas maina ikdienas darbā

Ar šo adapteri var ātri un vienkārši savienot BNC un SMA saderīgas ierīces, neizmantojot papildu kabeļus. Pateicoties kompaktajam taisnajam korpusam, tas ir ideāli piemērots vietās, kur vietas ir maz. Niķelēts misiņa korpuss un zelta pārklājuma berilija vara kontakti nodrošina ilgmūžību un stabilus savienojumus pat prasīgos apstākļos.

Kam tas piemērots

• RF inženieriem un tehniķiem, kas strādā ar testa iekārtām
• Radioamatieriem un antenu konstruktoriem
• Laboratorijām un ražošanas līnijām, kur nepieciešama uzticama signāla pārvade
• Jebkuram, kam jāsavieno BNC un SMA savienotāji bez signāla zudumiem

Galvenās specifikācijas

• Savienotājs A: BNC sieviešu (ligzda)
• Savienotājs B: SMA vīriešu (spraudnis)
• Pretestība: 50 Ohm
• Frekvenču diapazons: DC - 4 GHz
• Korpusa stils: taisns
• Montāžas tips: in-line
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Kontaktu materiāls: berilija varš, zelta pārklājums
• Izolators: PTFE
• VSWR: ≤ 1,25 @ 4 GHz
• Darba temperatūra: -65°C līdz +165°C
• Dielektriskā izturība: 1500 Vrms
• Izolācijas pretestība: ≥ 5 GΩ
• Atbilstība: IEC 60169-8 (BNC), IEC 60169-15 (SMA), RoHS

Kā lietot

Vienkārši pievienojiet adaptera BNC ligzdu BNC vīriešu savienotājam un SMA spraudni SMA sieviešu savienotājam. Pārliecinieties, ka savienojumi ir cieši, lai nodrošinātu optimālu signāla pārraidi. Piemērots gan pastāvīgai uzstādīšanai, gan pagaidu savienojumiem.

Padoms: lai nodrošinātu ilgmūžību un stabilus savienojumus, laiku pa laikam notīriet savienotājus ar izopropilspirtu un pārbaudiet, vai nav bojājumu. Neizmantojiet spēku, pievienojot savienotājus – tie ir precīzi izgatavoti un viegli savienojami.
