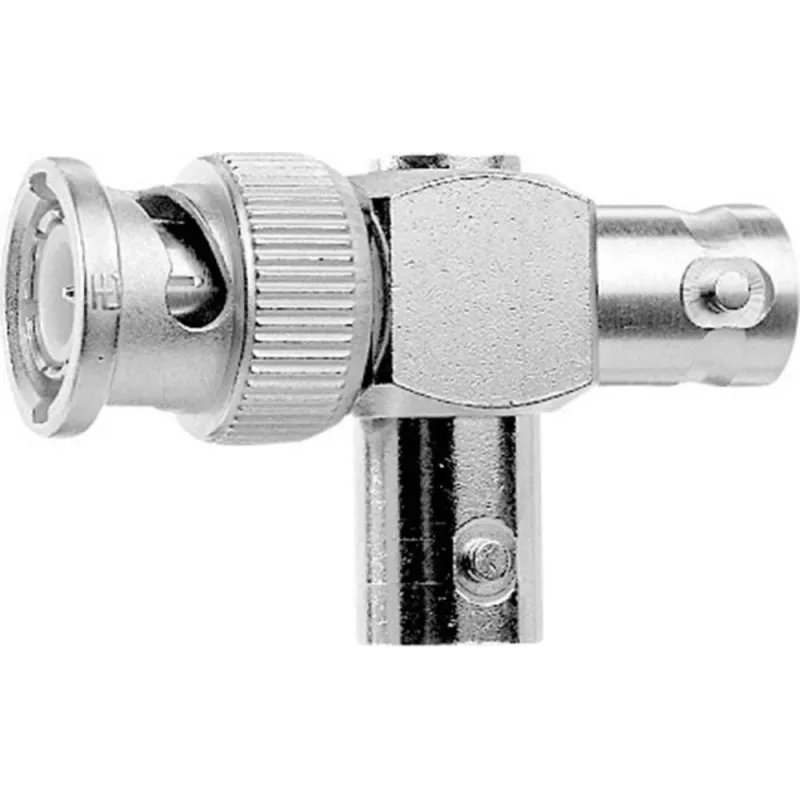

Telegärtner BNC T-adapteris, BNC spraudnis uz 2x BNC ligzdu, 50 Ohm, niķelēts misiņš, zelta pārklājuma kontakti J01005A0004

Ja vajag sadalīt vienu BNC signālu uz divām ierīcēm vai apvienot divus avotus, šis Telegärtner T-adapteris ir praktisks risinājums. Tas saglabā 50 Ohm pretestību, nodrošinot tīru signālu video, RF un testa vidēs.

Kam piemērots

Sistēmu integratoriem, apraides tehniķiem un RF inženieriem, kuri sadala BNC signālu bez atstarojumiem un zudumiem. Ideāli piemērots CCTV, instrumentu un telekomunikāciju jomās, kur svarīga ir veiktspēja un uzticamība.

Galvenās iezīmes

• Viens BNC spraudnis uz divām BNC ligzdām
• 50 Ohm pretestība optimālai signāla integritātei
• Niķelēts misiņa korpuss izturībai un korozijas pretestībai
• Zelta pārklājuma centrālie kontakti nodrošina zemu kontakta pretestību
• PTFE izolators augstfrekvences stabilitātei
• Frekvenču diapazons no līdzstrāvas līdz 4 GHz
• Darba temperatūra no -40 °C līdz +85 °C

Specifikācijas

• Savienotājs 1: BNC spraudnis
• Savienotājs 2: BNC ligzda (x2)
• Pretestība: 50 Ω
• Korpusa materiāls: misiņš, niķelēts
• Centrālā kontakta materiāls: misiņš, zelta pārklājums
• Izolatora materiāls: PTFE
• Frekvenču diapazons: no līdzstrāvas līdz 4 GHz
• Sprieguma nomināls: 500 V RMS
• Iekšējā kontakta pretestība: ≤ 1,5 mΩ
• Ārējā kontakta pretestība: ≤ 1 mΩ
• Izolācijas pretestība: ≥ 5 GΩ
• VSWR (līdzstrāva līdz 2 GHz): ≤ 1,25
• VSWR (2 līdz 4 GHz): ≤ 1,35
• Izturība: ≥ 500 savienošanas cikli

Padomi

Lai nodrošinātu labāko veiktspēju, pārliecinieties, ka visi savienotāji ir 50 Ohm BNC tipa. Cieši pievelciet savienojuma uzgriežņus, lai izvairītos no signāla noplūdes. Izvairieties no pārmērīgas liekšanas vai spriedzes uz adapteri, lai pagarinātu savienotāja kalpošanas laiku.
