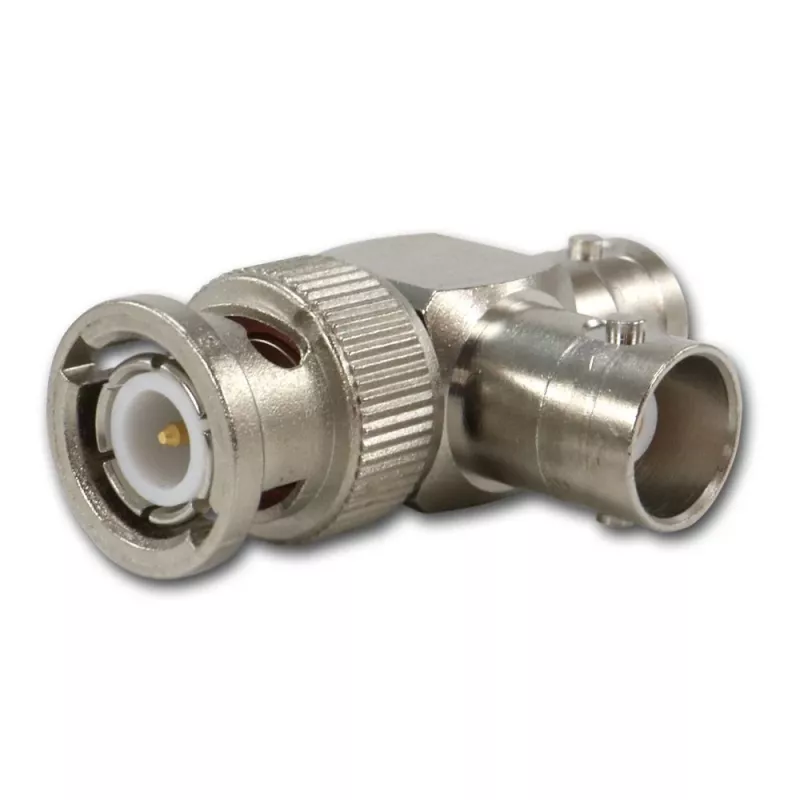

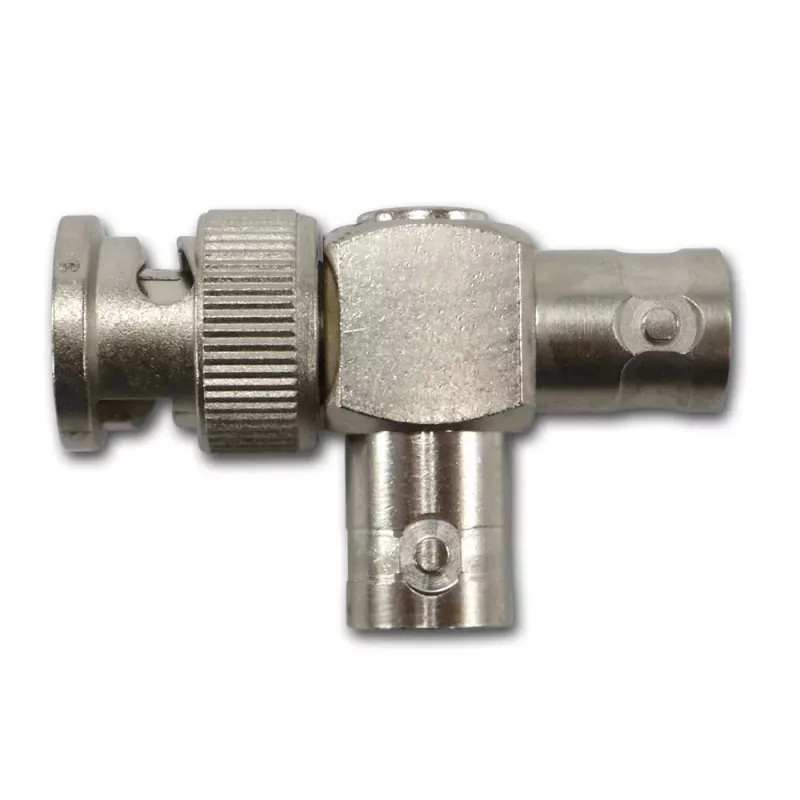

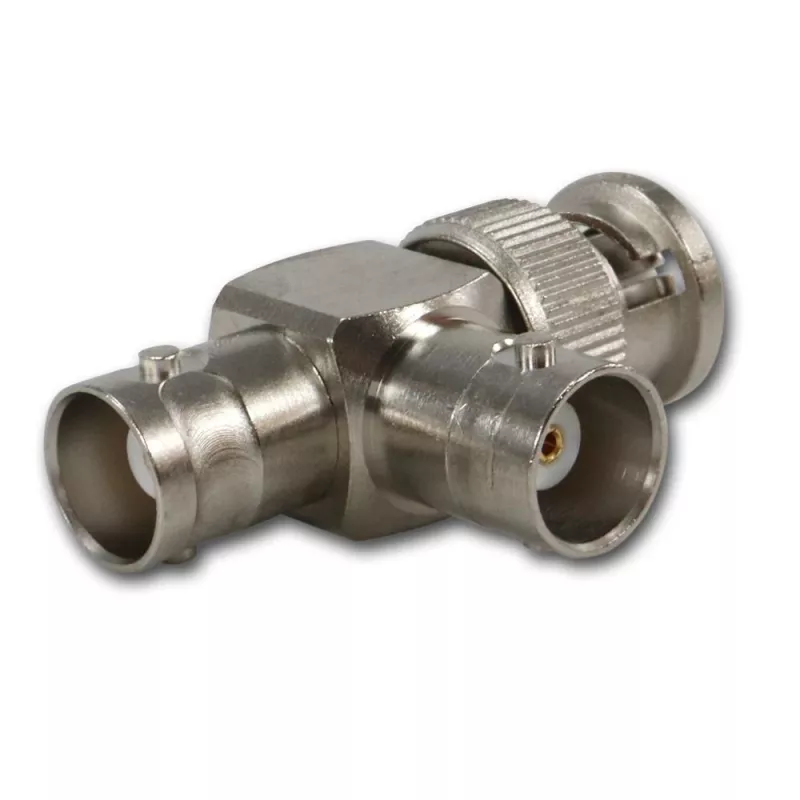

Telegärtner BNC T-adapteris, BNC vītņuzgriežņa savienotājs uz 2x BNC ligzdu, 50 Ohm, niķelis/zelts J01004A0616

Ja vajag sadalīt RF signālu divos virzienos, šis Telegärtner BNC T-adapteris ir praktisks risinājums. Tas nodrošina stabilu savienojumu no līdzstrāvas līdz 4 GHz, saglabājot 50 Ohm pretestību, kas atbilst standarta koaksiālajām sistēmām.

Kam paredzēts

Šis adapteris noder testēšanas, mērīšanas un datu pārraides iekārtās, kur nepieciešams pieslēgt divus BNC kabeļus vienam avotam. Piemērots radioamatieriem, inženieriem un visiem, kas strādā ar RF signāliem.

Galvenās priekšrocības

• Plašs frekvenču diapazons no DC līdz 4 GHz.
• 50 Ohm pretestība – saderība ar standarta koaksiālajām sistēmām.
• Izturīgs misiņa korpuss ar niķeļa pārklājumu un zelta kontaktiem.
• PTFE izolators nodrošina zudumus un augstu dielektrisko izturību.
• Atbilst MIL-STD-348B un IEC 60169-8 saskarnes standartiem.

Tehniskie dati

• Savienotājs A: BNC vītņuzgriežņa tips (male)
• Savienotājs B: BNC ligzda (female)
• Savienotājs C: BNC ligzda (female)
• Pretestība: 50 Ohm
• Frekvenču diapazons: DC līdz 4 GHz
• Spriegums: 500 V RMS
• Dielektriskā caursitiena spriegums: 1500 V RMS
• Izolācijas pretestība: ≥ 5 GΩ
• Savienošanas cikli: ≥ 500
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Kontaktu materiāls: misiņš, zelta pārklājums
• Izolatora materiāls: PTFE

Kā lietot

Pievienojiet adapteri BNC male savienotājam, kas atrodas uz iekārtas vai kabeļa. Pēc tam pievienojiet divus BNC female kabeļus abām ligzdām. Pārliecinieties, ka savienojumi ir cieši, lai nodrošinātu labāko signāla kvalitāti.

Padoms: pirms lietošanas pārbaudiet, vai visi savienojumi ir tīri un nav bojāti. Regulāri pārbaudiet adapteri, lai nodrošinātu ilgmūžību.
