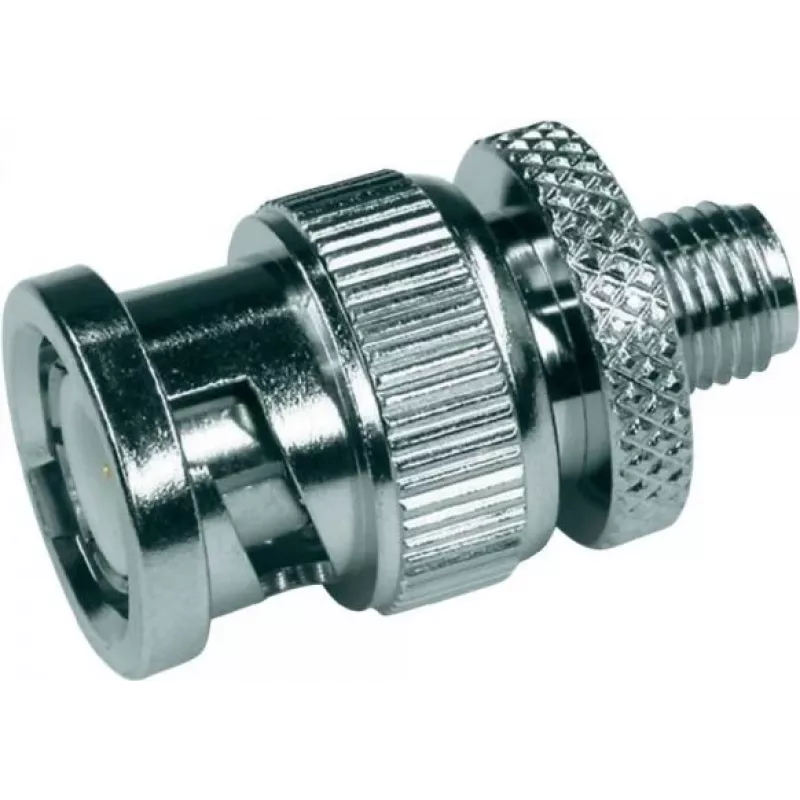

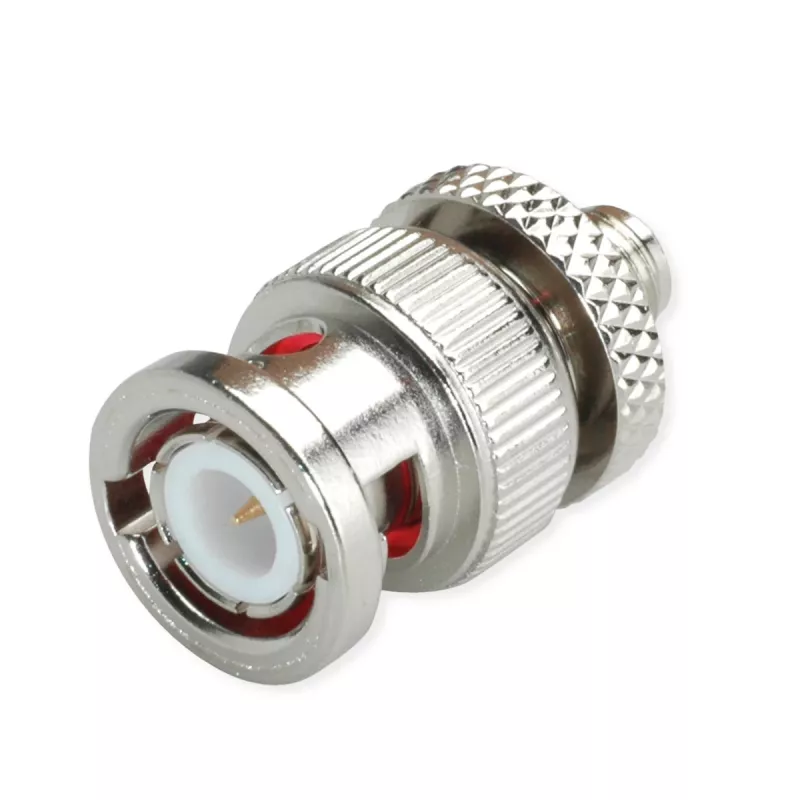

Telegärtner BNC vīrišķais uz SMA sievišķo RF koaksiālais adapteris, 50 Ohm, taisns, J01008A0017

VSWR ≤ 1,3 pie 3 GHz — tas ir skaitlis, kas šim Telegärtner adapterim ļauj saglabāt signālu tīru pat tad, ja savienojat BNC un SMA saskarnes. Taisns 50 omu pārejas mezgls no BNC vīrišķā uz SMA sievišķo, kas paredzēts līdz pat 4 GHz.

Kam tas noder

RF tehniķiem, laboratoriju inženieriem un radioamatieriem, kuri bieži pārslēdz mērierīces, antenas vai koaksiālos kabeļus. Noder arī industriālās un telekomunikāciju vidēs, kur nepieciešams stabils un atkārtojams savienojums bez impedances saskaņošanas problēmām.

Galvenās iezīmes

• BNC vīrišķais uz SMA sievišķo, taisns korpuss
• 50 Ω impedance, līdzstrāva līdz 4 GHz
• VSWR ≤ 1,3 pie 3 GHz — minimāla signāla atstarošanās
• Niķelēts misiņa korpuss, zeltīti misiņa kontakti
• PTFE izolators — zemi zudumi un augsta temperatūras noturība
• Darba temperatūra: no -40 °C līdz +85 °C
• Savienošanas cikli: ≥ 500

Specifikācijas

• Savienotājs A: BNC vīrišķais
• Savienotājs B: SMA sievišķais
• Impedance: 50 Ω
• Frekvenču diapazons: līdzstrāva līdz 4 GHz
• VSWR: ≤ 1,3 pie 3 GHz
• Korpusa materiāls: misiņš, niķelēts
• Kontaktu materiāls: misiņš, zeltīts
• Izolatora materiāls: PTFE
• Caursitiena spriegums: 1500 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Darba temperatūra: -40 °C līdz +85 °C
• Savienošanas cikli: ≥ 500

Kā lietot

Piemērots pagaidu savienojumiem un testa shēmām, kur savienotāji tiek bieži pārslēgti. BNC savienotājs fiksējas ar bajonetes mehānismu, tāpēc pievienošana ir ātra un droša. Zeltītie kontakti nodrošina zemu kontaktu pretestību un ilgmūžību.

Padoms: ja veidojat pastāvīgu instalāciju, izmantojiet gatavu kabeļa mezglu, lai samazinātu ievades zudumus. Adapteris ir lielisks risinājums, ja nepieciešams ātri pārslēgt mērierīces vai antenas dažādās saskarnēs.
