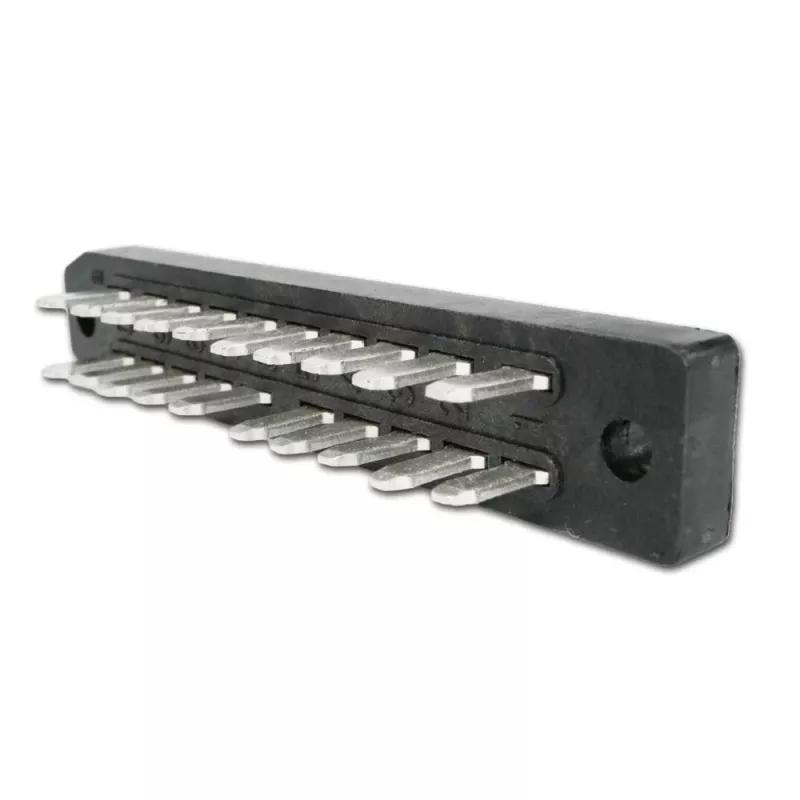

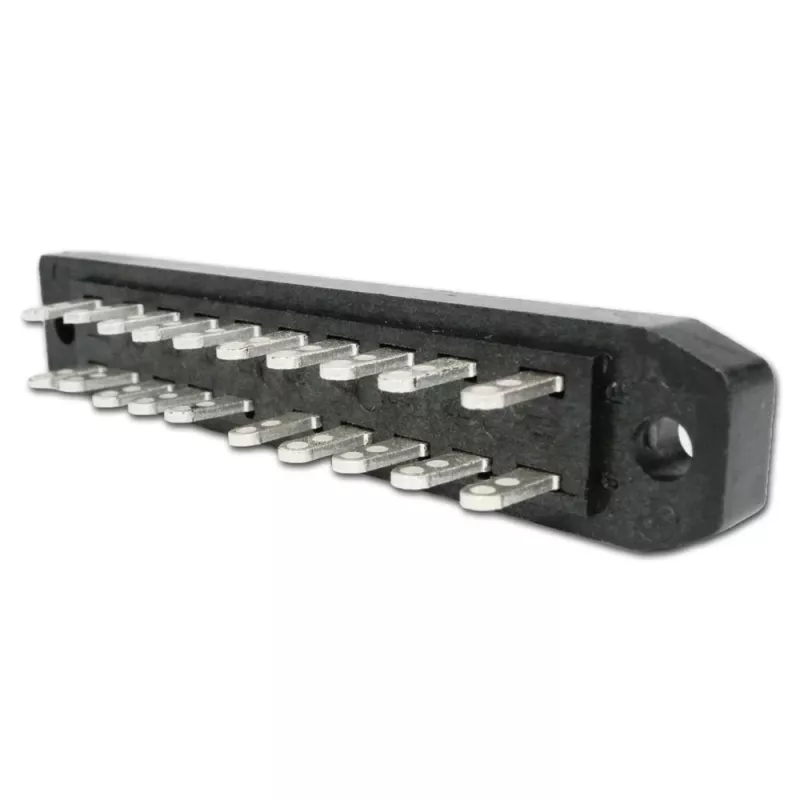

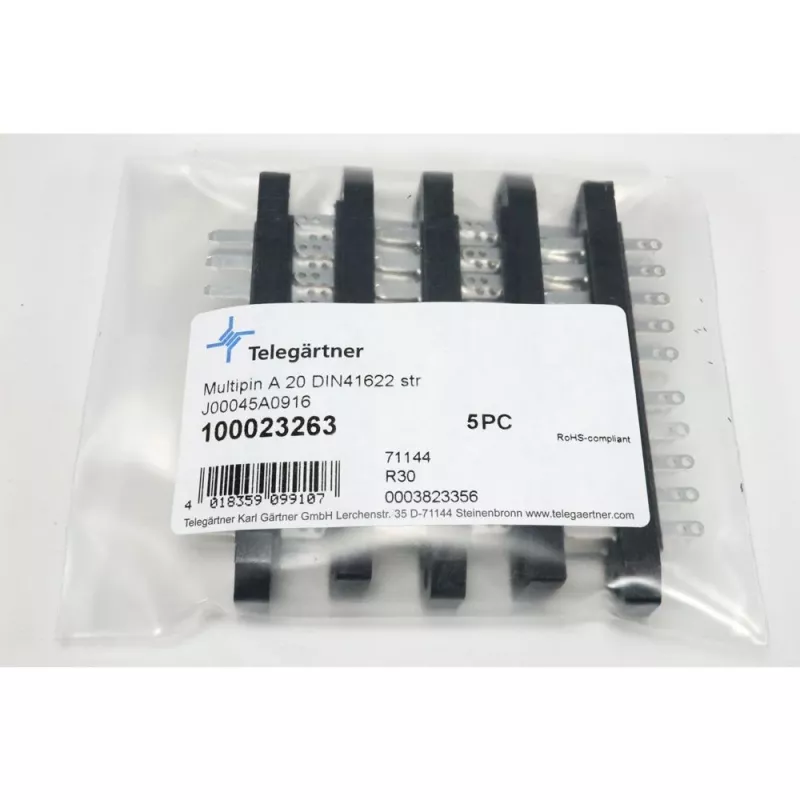

TELEGÄRTNER DIN 41622 20 polu asimetriskais asmeņu savienotājs, lodēšanas terminālis, vīrišķais, A 20 J00045A0916

Ja jūsu shēmai nepieciešams DIN 41622 standartam atbilstošs vīrišķais savienotājs ar 20 kontaktiem un asimetrisku izvietojumu, šis TELEGÄRTNER modelis nodrošina drošu un ilgmūžīgu savienojumu. Lodēšanas terminālis ļauj izveidot pastāvīgu, zemu pretestību savienojumu industriālajā elektronikā, aizmugures panelos un pielāgotos PCB mezglos.

Kam paredzēts

Šis savienotājs ir paredzēts inženieriem un tehniķiem, kuri būvē vai remontē iekārtas, kur nepieciešams DIN 41622 atbilstošs vīrišķais asmeņu savienotājs ar asimetrisku kontaktu izvietojumu. Tas der, ja vajadzīgs izturīgs, lodējams daudzpolu interfeiss, piemēram, rūpnieciskās vadības sistēmās, mērierīcēs vai moduļu aizmugures paneļos.

Galvenās iezīmes

• 20 polu vīrišķais asmeņu savienotājs (Messerleiste) DIN 41622 lietojumiem
• Asimetrisks kontaktu izvietojums novērš nepareizu savienošanu
• Lodēšanas terminālis nodrošina izturīgu, pret vibrācijām noturīgu savienojumu
• Tips A 20 ar noteiktiem montāžas izmēriem: a=83 mm, b=74 mm, c=15 mm, d=14 mm, e=68 mm
• Kompakts dizains piemērots augsta blīvuma PCB izkārtojumiem

Specifikācijas

• Zīmols: TELEGÄRTNER
• Modelis: J00045A0916
• MPN: J00045A0916
• EAN: 4018359099107
• Savienotāja tips: Asmeņu savienotājs
• Standarts: DIN 41622
• Kontaktu izvietojums: Asimetrisks
• Polu skaits: 20
• Termināļa metode: Lodēšana
• Savienotāja dzimums: Vīrišķais
• Sērijas/tipa apzīmējums: A 20
• Izmērs a: 83 mm
• Izmērs b: 74 mm
• Izmērs c: 15 mm
• Izmērs d: 14 mm
• Izmērs e: 68 mm

Kā lietot

Pirms lodēšanas pārbaudiet, vai pretējā savienotāja kontaktu izvietojums atbilst asimetriskajam rakstam. Lodēšanai izmantojiet temperatūras kontrolētu lodāmuru un piemērotu plūsmu, lai izvairītos no kontaktu pārkaršanas. Vidē ar paaugstinātu vibrāciju ieteicams nodrošināt papildu mehānisko atslogojumu kabelim vai PCB.

Padoms: pārbaudiet savienotāja atbilstību DIN 41622 standartam un izmērus (a=83 mm, b=74 mm, c=15 mm, d=14 mm, e=68 mm) pirms montāžas, lai izvairītos no saderības problēmām.
