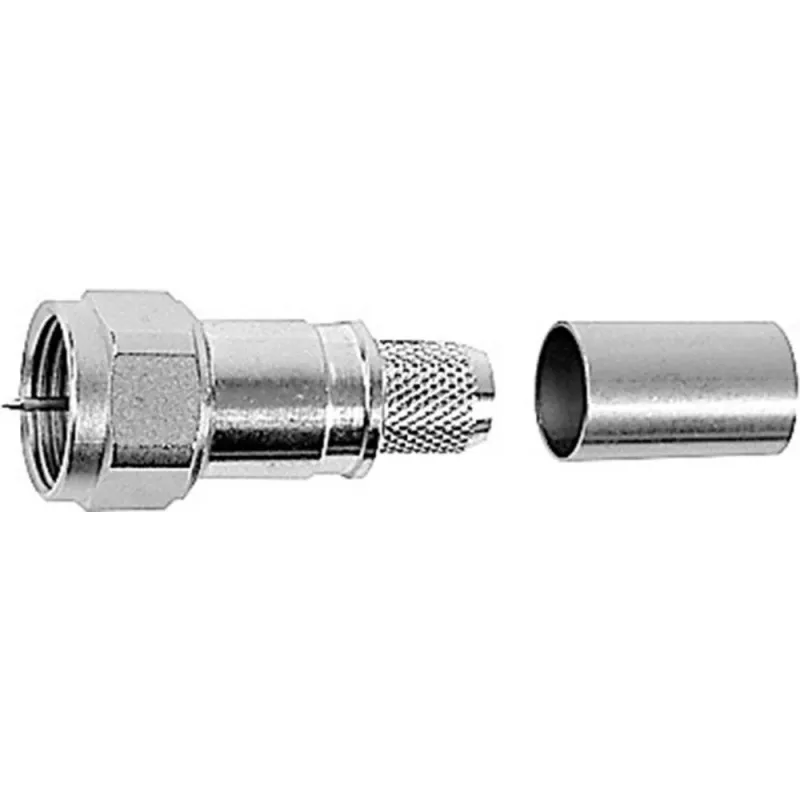

Telegärtner F kontaktdakša, taisna, 75 Ohm, krimpēšana/skrūvēšana, niķelēts misiņš, RG59/RG6 J01600A0009

Koaksiālo kabeļu instalācijās bieži vien problēmas rada vaļīgi, korodējuši vai signālu atstarojoši savienotāji. Telegärtner J01600A0009 F kontaktdakša atrisina šo problēmu ar krimpēšanas un skrūvēšanas dizainu, kas droši nostiprinās uz RG59 vai RG6 kabeļa un saglabā 75 omu pretestību no līdzstrāvas līdz 1 GHz.

Kam paredzēts

Satelīttelevīzijas un kabeļtelevīzijas uzstādītājiem, antenu būvētājiem un tīkla tehniķiem, kuriem nepieciešams uzticams, uz vietas uzstādāms F savienotājs platjoslas koaksiālajiem kabeļiem.

Galvenās iezīmes

• Taisna F kontaktdakša (vīrišķā) standarta 75 omu koaksiālajām sistēmām
• Saderīga ar RG59 un RG6 kabeļu tipiem
• Iekšējais vadītājs: skrūvējams savienojums; ārējais vadītājs: krimpēšana drošai noturībai
• Niķelēts misiņa korpuss un iekšējais vadītājs pret koroziju
• PTFE izolators saglabā signāla integritāti visā frekvenču diapazonā
• VSWR ≤ 1,2 pie 1 GHz minimāliem atstarošanas zudumiem
• Darba temperatūras diapazons: -40°C līdz +85°C

Specifikācijas

• Savienotāja tips: F kontaktdakša (vīrišķā)
• Savienotāja dizains: taisns
• Pretestība: 75 Ω
• Frekvenču diapazons: DC – 1 GHz
• Kabeļa saderība: RG59, RG6
• Montāžas tips: kabeļa montāža
• Iekšējā vadītāja savienojums: skrūvējams
• Ārējā vadītāja savienojums: krimpēšana
• Korpusa materiāls: misiņš, niķelēts
• Iekšējā vadītāja materiāls: misiņš
• Izolatora materiāls: PTFE
• VSWR: ≤ 1,2 pie 1 GHz
• Kontakta pretestība (iekšējā): ≤ 20 mΩ
• Kontakta pretestība (ārējā): ≤ 5 mΩ
• Izolācijas pretestība: ≥ 5 GΩ
• Testa spriegums: 1,5 kVeff / 50 Hz
• Darba temperatūra: -40°C līdz +85°C
• Izturība: ≥ 500 savienošanas cikli

Padomi

Izmantojiet pareizu krimpēšanas instrumentu, kas paredzēts RG59/RG6, lai nodrošinātu hermētisku ārējā vadītāja savienojumu. Āra lietošanai uzlieciet laikapstākļu aizsarguzmavu vai hermētiķi virs savienotāja korpusa.
