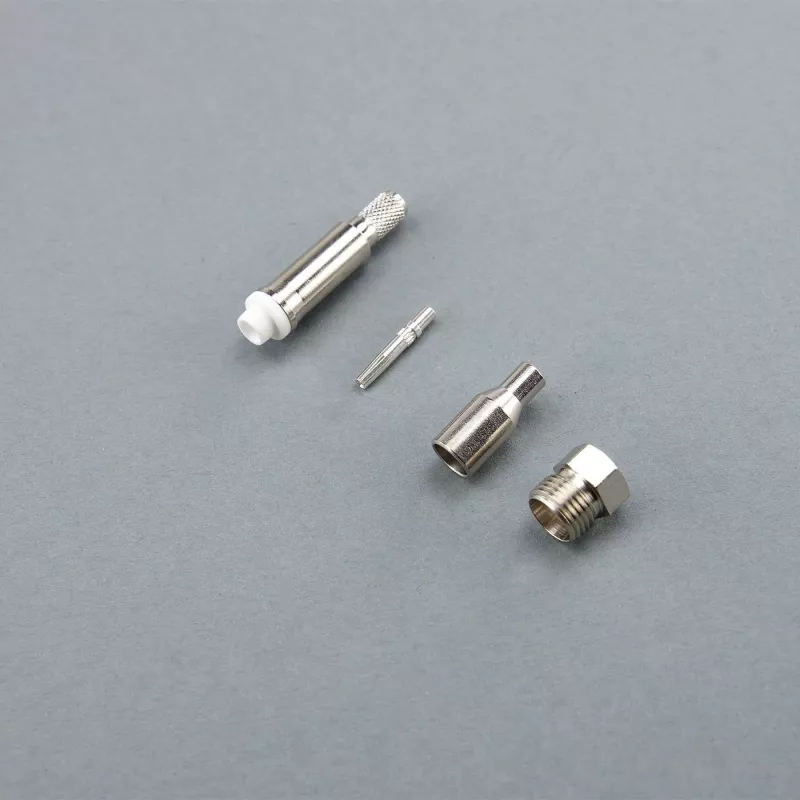

Telegärtner FME ligzdas crimp savienotājs RG-316/U kabelim, 50 Ohm, niķelis/zelts, 1 gab. J01701A0008Z

RF tehniķiem un uzstādītājiem, kas strādā ar tievu koaksiālo kabeli, bieži nākas meklēt kompaktu risinājumu, kas neprasa upurēt savienojuma kvalitāti. Šis Telegärtner FME ligzdas crimp savienotājs ir radīts tieši šādiem gadījumiem – tas nodrošina stabilu 50 Ohm savienojumu līdz pat 3 GHz, vienlaikus saglabājot minimālu izmēru.

Kam tas paredzēts

Šis savienotājs ir piemērots RF speciālistiem, kas aprīko mobilo antenu, GPS vai testa iekārtu kabeļus ar RG-316/U, RG-174/U, RG-188/U vai LMR-100A kabeli. Tas ir ideāls risinājums, ja nepieciešams uzticams FME ligzdas savienojums šaurās vietās.

Galvenās iezīmes

• FME sērijas ligzdas (female) savienotājs, kabeļa montāža, crimp savienojums
• Saderīgs ar G07 kabeļu grupu: RG-316/U, RG-174/U, RG-188/U, LMR-100A
• 50 Ohm pretestība, frekvenču diapazons no DC līdz 3 GHz
• Misiņa korpuss ar niķeļa pārklājumu, zelta pārklājums centrālajam kontaktam, PTFE izolators
• Zems VSWR ≤ 1,25 pie 2 GHz, darba temperatūra no -40°C līdz +85°C

Specifikācijas

• Savienotāja sērija: FME
• Savienotāja tips: Ligzda (female)
• Montāžas tips: Kabeļa montāža
• Savienošanas metode: Crimp
• Saderīgā kabeļu grupa: G07
• Saderīgie kabeļu tipi: RG-316/U, RG-174/U, RG-188/U, LMR-100A
• Pretestība: 50 Ohm
• Frekvenču diapazons: DC līdz 3 GHz
• Spriegums: 335 V (RMS)
• Izolācijas pretestība: ≥ 5 GΩ
• Kontakta pretestība (centrālā): ≤ 5 mΩ
• Kontakta pretestība (ārējā): ≤ 2,5 mΩ
• VSWR: ≤ 1,25 @ 2 GHz
• Korpusa materiāls: Misiņš
• Korpusa pārklājums: Niķelis
• Centrālā kontakta pārklājums: Zelts
• Izolatora materiāls: PTFE
• Darba temperatūra: -40°C līdz +85°C
• Atbilst RoHS: Jā
• Iepakojuma daudzums: 1 gabals

Kā lietot

Lai nodrošinātu drošu un kvalitatīvu savienojumu, izmantojiet pareizo crimp matricu RG-316/U kabelim. Pārliecinieties, ka kabeļa gals ir tīrs un pareizi noņemts, un ievērojiet ražotāja norādīto crimp spēku.

Padoms: pirms crimp veikšanas vienmēr pārbaudiet, vai centrālais kontakts ir pareizi ievietots un kabeļa ekrāns ir vienmērīgi sadalīts, lai izvairītos no signāla zudumiem.
