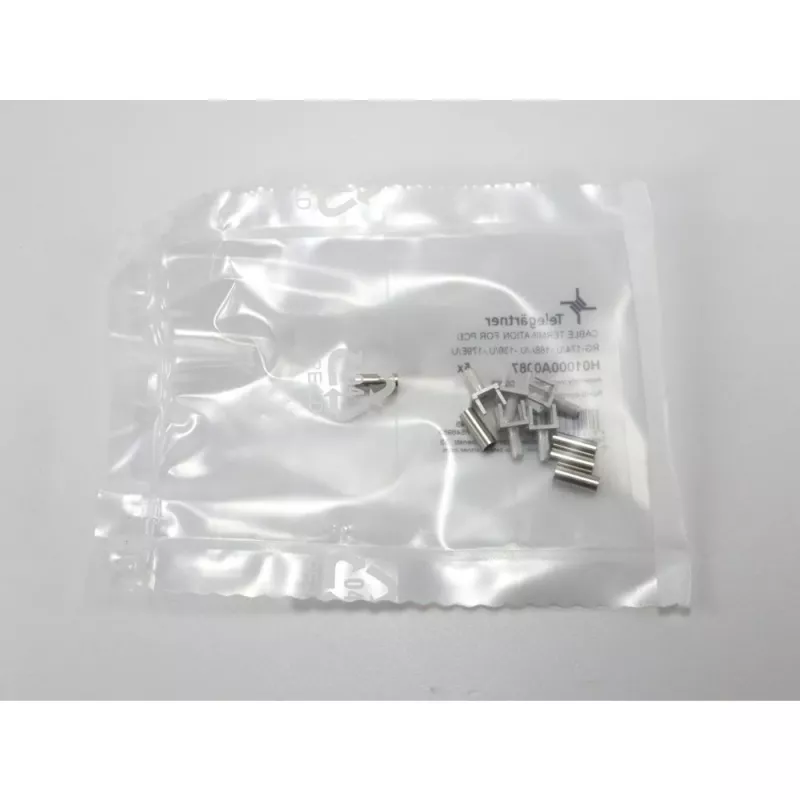

Telegärtner G07 PCB koaksiālais savienotājs, lodēšana/kniedēšana, 50 Ohm, zelta pārklājums, RG-316/U, 5 gab. H01000A0087

RF un mikroviļņu shēmu projektētājiem, kuri meklē uzticamu 50 Ohm savienojumu uz iespiedshēmas plates, Telegärtner G07 ir praktisks risinājums. Šis koaksiālais savienotājs nodrošina stabilu signāla pārraidi līdz pat 6 GHz, izmantojot lodējamu centrālo kontaktu un kniedējamu ārējo vadītāju.

Priekšrocības

Zelta pārklājums uz misiņa korpusa un kontakta nodrošina izcilu vadītspēju un izturību pret koroziju. PTFE izolators saglabā stabilus parametrus plašā temperatūras diapazonā no -55°C līdz +155°C. Taisnais PCB montāžas dizains ietaupa vietu un vienkāršo montāžu.

Piemērots

• RF un mikroviļņu shēmām
• Telekomunikāciju iekārtām
• Testēšanas un mērīšanas instrumentiem
• Rūpnieciskajai elektronikai, kur nepieciešami izturīgi koaksiālie savienojumi

Galvenie parametri

• Savienotāju sērija: G07
• Impedance: 50 Ohm
• Frekvences diapazons: DC līdz 6 GHz
• Spriegums: 170 V RMS
• Pievienošana: lodēšana (centrālais), kniedēšana (ārējais)
• Korpusa un kontakta materiāls: misiņš, zelta pārklājums
• Izolators: PTFE
• Iepakojuma daudzums: 5 gab.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet kopā ar RG-316/U koaksiālo kabeli un piemērotu kniedēšanas instrumentu. Pirms pasūtīšanas pārbaudiet, vai PCB kontaktlaukumi atbilst savienotāja izmēriem.
