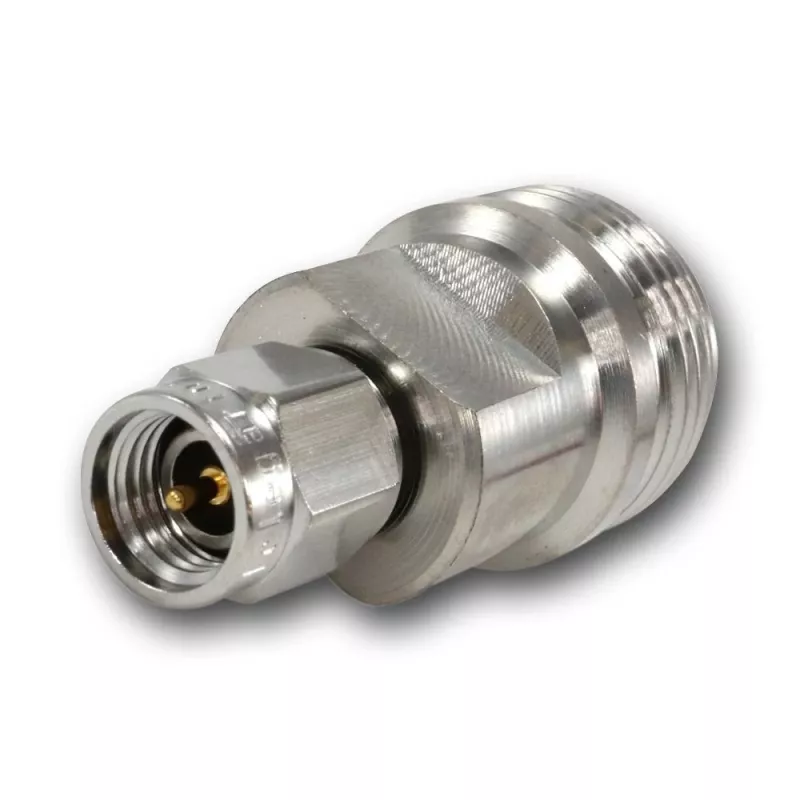

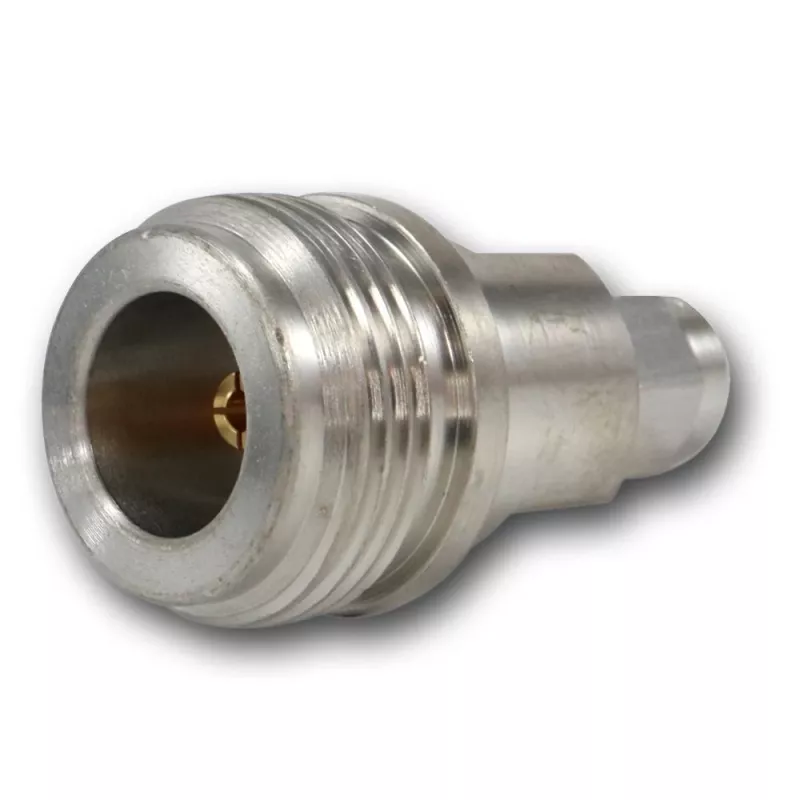

Telegärtner Inter-Series koaksiālais adapteris SMA male uz N female 50 Ohm DC-18 GHz

Ja signāls jāsadala starp SMA un N tipa savienotājiem, šis Telegärtner Inter-Series adapteris nodrošina tīru pāreju no līdzstrāvas līdz 18 GHz bez signāla zudumiem. Tas ir risinājums, kad nepieciešams savienot mērierīces, antenas vai citas RF iekārtas ar dažādiem savienotāju standartiem.

Galvenās priekšrocības

• Plašs frekvenču diapazons: no DC līdz 18 GHz
• Zems VSWR: ≤ 1,25 visā diapazonā
• 50 Ω pretestības saskaņošana
• Zelta pārklājuma iekšējais vadītājs nodrošina zemu kontakta pretestību (≤ 3 mΩ)
• Niķeļa pārklājuma misiņa korpuss iztur koroziju
• Plašs darba temperatūras diapazons: no -65 °C līdz +165 °C

Tehniskie dati

• Savienotājs 1: SMA male (spraudnis)
• Savienotājs 2: N female (ligzda)
• Pretestība: 50 Ω
• Frekvenču diapazons: DC - 18 GHz
• VSWR: ≤ 1,25
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Iekšējais vadītājs: misiņš, zelta pārklājums
• Izolators: PTFE
• Dielektriskā pārsprieguma pretestība: 1000 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Kontakta pretestība iekšējā: ≤ 3 mΩ
• Kontakta pretestība ārējā: ≤ 2 mΩ

Kam piemērots

Šis adapteris ir paredzēts laboratoriju, testēšanas un sakaru sistēmu speciālistiem, kuri strādā ar augstfrekvences signāliem. Tas noder arī tad, ja jāpieslēdz antena ar N tipa savienotāju pie iekārtas ar SMA izeju.

Kā lietot

Pievienojiet adapteri starp SMA male un N female savienotājiem, pārliecinoties, ka tie ir tīri un pareizi pievilkti. Nelietojiet spēku, lai nesabojātu vītnes. Pēc lietošanas ieteicams pārbaudīt, vai savienojums nav vaļīgs.

Padoms: Lai nodrošinātu ilgmūžību, vienmēr notīriet savienotājus pirms pievienošanas un izvairieties no mitruma. Regulāri pārbaudiet VSWR ar testēšanas iekārtām, lai pārliecinātos par signāla kvalitāti.
