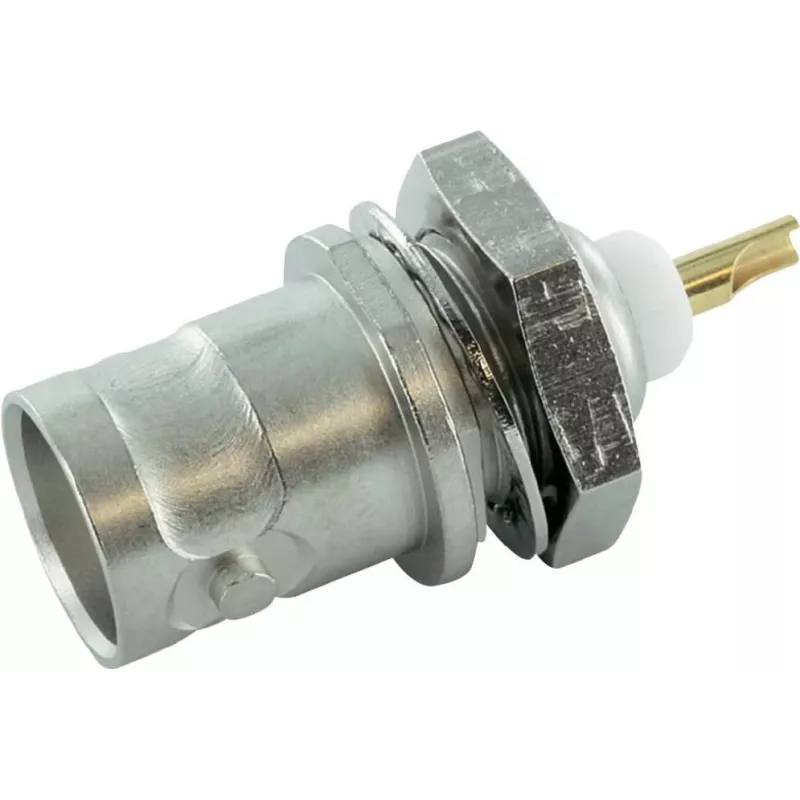

Telegärtner J01001A1219 BNC ligzdas panel montāžas savienotājs, 75 Ohm, lodēšanas terminācija, melns

Kad vajag uzticamu 75 omu BNC savienojumu panelī, kur kabelis tiek pielodēts, Telegärtner J01001A1219 ir praktisks risinājums. Šis BNC ligzdas (sieviešu) savienotājs ir paredzēts panel montāžai un nodrošina stabilu signāla pārraidi līdz pat 1 GHz.

Priekšrocības

Zelta pārklājuma centrālais kontakts un niķeļa pārklājuma misiņa korpuss nodrošina izcilu signāla integritāti un izturību pret koroziju. PTFE izolācija ļauj strādāt plašā temperatūras diapazonā no -55°C līdz +155°C. BNC bajonetes savienojums nodrošina ātru un drošu savienošanu.

Kam piemērots

• Video un raidorganizāciju aprīkojumam
• Telekomunikāciju sistēmām
• Testēšanas un mērīšanas instrumentiem
• Rūpnieciskām RF aplikācijām

Galvenie parametri

• Savienotāja tips: BNC ligzda (sieviešu)
• Impedance: 75 Ohm
• Montāžas tips: panel montāža
• Terminācijas veids: lodēšana
• Korpusa materiāls: misiņš ar niķeļa pārklājumu
• Kontakta materiāls: misiņš ar zelta pārklājumu
• Izolācijas materiāls: PTFE
• Frekvences diapazons: DC līdz 1 GHz
• Sprieguma nomināls: 500 V RMS
• Darba temperatūra: -55°C līdz +155°C

Kā lietot

Izmantojiet savienotāju, lai izveidotu pastāvīgu 75 omu savienojumu panelī. Pielodējiet centrālo vadu un ekrānu pie attiecīgajiem kontaktiem, pēc tam nostipriniet savienotāju panelī. Pārliecinieties, ka pretējais BNC savienotājs ir saderīgs ar 75 omu sistēmu.

Padoms: lodējot izmantojiet atbilstošu jaudu un izolācijas materiālu, lai nesabojātu PTFE izolāciju. Pārbaudiet savienojuma kvalitāti ar multimetru, lai nodrošinātu, ka nav īssavienojumu.
