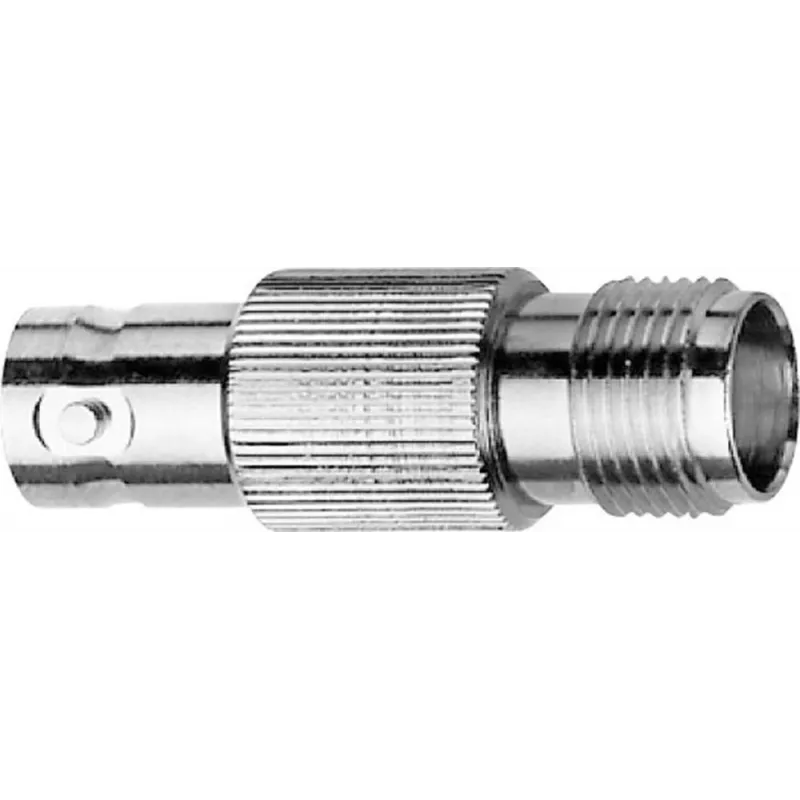

Telegärtner J01008A0012 BNC ligzdas uz TNC kontaktdakšas koaksiālais adapteris, 50 Ohm, DC-11 GHz

Ja jums ir BNC ligzda un TNC kontaktdakša, šis Telegärtner J01008A0012 adapteris ļauj tās savienot, nemainot kabeļu mezglus. Tas ir precīzi izgatavots pārejas elements, kas nodrošina stabilu signālu pārraidi RF sistēmās.

Galvenās priekšrocības

• BNC ligzda (female) uz TNC kontaktdakšu (male) – tiešs savienojums
• 50 Ohm pretestība atbilst standarta RF lietojumiem
• Plašs frekvenču diapazons: no DC līdz 11 GHz
• Zems VSWR: ≤1,25 līdz 4 GHz, ≤1,5 līdz 11 GHz
• Izturīga konstrukcija: niķelēts misiņa korpuss, zelta pārklājuma berilija vara centrālais kontakts
• Darba temperatūra no -55 °C līdz +155 °C

Praktiska lietošana

Uzstādiet adapteri starp BNC ligzdu un TNC kontaktdakšu, lai mainītu savienotāja tipu. Pateicoties PTFE izolatoram un izturīgajiem pārklājumiem, tiek nodrošināta stabila pretestība un zemi zudumi, kas padara to piemērotu laboratorijas, testēšanas un sakaru iekārtām, kur nepieciešama bieža savienošana.

Pilna specifikācija

• Adaptera tips: RF koaksiālais adapteris
• Savienotājs A: BNC ligzda (female)
• Savienotājs B: TNC kontaktdakša (male)
• Pretestība: 50 Ω
• Frekvenču diapazons: DC līdz 11 GHz
• VSWR (DC-4 GHz): ≤ 1,25
• VSWR (4-11 GHz): ≤ 1,5
• Dielektriskā caursitiena spriegums: 1500 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Kontakta pretestība (centrālā): ≤ 1,5 mΩ
• Kontakta pretestība (ārējā): ≤ 1,0 mΩ
• Darba temperatūra: -55 °C līdz +155 °C
• Savienošanas cikli: ≥ 500
• Korpusa materiāls: misiņš, niķelēts
• Centrālā kontakta materiāls: berilija varš, zelta pārklājums
• Izolatora materiāls: PTFE
• Konfigurācija: taisna

Nobeigumā

Precīzs savienojuma risinājums BNC uz TNC pārejām prasīgās RF vidēs.
