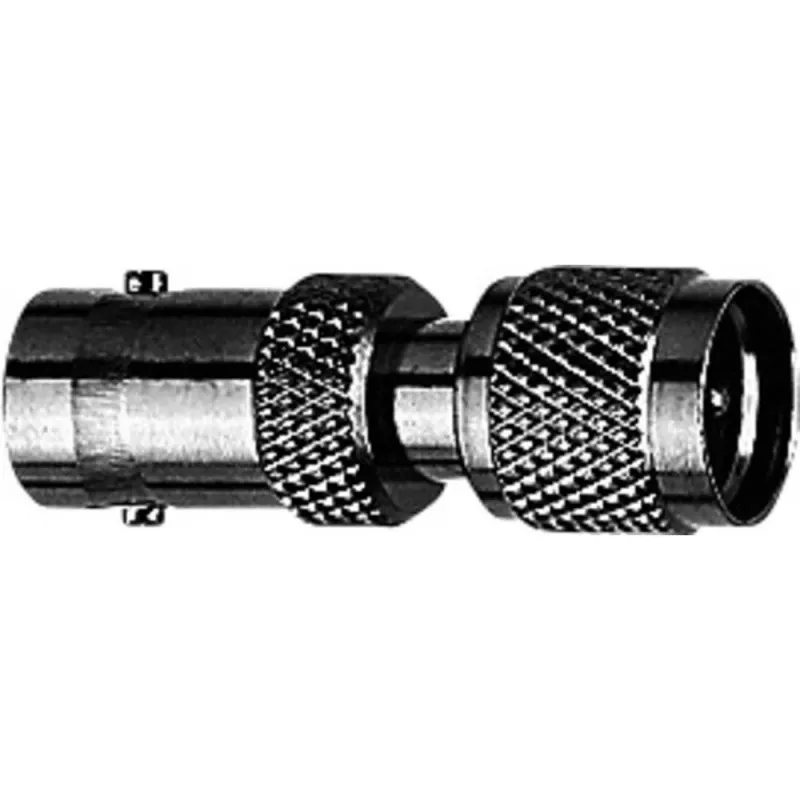

Telegärtner koaksiālais adapteris BNC Female uz Mini-UHF Male J01008F0072

Kad BNC ligzda jāsavieno ar Mini-UHF spraudni, parasti nākas meklēt risinājumu, kas nepasliktina signālu. Telegärtner J01008F0072 ir tieši šim gadījumam – viens kompakts adapteris ar 50 Ω pretestību, kas nodrošina uzticamu pāreju no BNC sievišķā savienotāja uz Mini-UHF vīrišķo savienotāju.

Galvenās priekšrocības

• Taisna pāreja no BNC female (jack) uz Mini-UHF male (plug)
• 50 Ω pretestība, darbības frekvence no DC līdz 1 GHz
• VSWR ≤ 1,2 pie 1 GHz – minimāli atstarojumi
• Niķelēta misiņa korpuss, zelta pārklājuma centrālie kontakti
• Darba temperatūra no -40 °C līdz +85 °C

Kam noder

Šis adapteris ir domāts tiem, kas strādā ar RF aprīkojumu – testa stendiem, antenu sistēmām, sakaru iekārtām. Ja jums ir BNC izeja un Mini-UHF ieeja, šis ir vienkāršākais veids, kā tos savienot bez papildu kabeļiem. Pateicoties kompaktajiem izmēriem, tas neaizņem daudz vietas arī blīvā iekārtu izvietojumā.

Kā lietot

Adapteris ir vienkārši pieskrūvējams pie Mini-UHF savienotāja un nofiksējams ar BNC bajonetes mehānismu. Pirms pievienošanas pārliecinieties, ka abi savienotāji ir tīri un nebojāti. Zelta pārklājums nodrošina zemu kontaktu pretestību pat pēc daudzām pieslēgšanas reizēm (vismaz 500 cikli).

Tehniskā specifikācija

• Savienotājs 1: BNC female (jack)
• Savienotājs 2: Mini-UHF male (plug)
• Pretestība: 50 Ω
• Frekvenču josla: DC līdz 1 GHz
• VSWR: ≤ 1,2 pie 1 GHz
• Korpuss: misiņš, niķelēts
• Centrālais kontakts: misiņš, zelta pārklājums
• Izolators: PTFE
• Darba temperatūra: -40 °C līdz +85 °C
• Savienošanas cikli: ≥ 500
• Dielektriskā caursitiena spriegums: 1,5 kVeff (50 Hz)
• Darba spriegums: 500 Veff (50 Hz)
• Izolācijas pretestība: ≥ 5 GΩ

Nobeigumā

Uzticams RF adapteris BNC un Mini-UHF saskarņu savienošanai profesionālā vidē. Ja nepieciešama stabila signāla pāreja, šis Telegärtner modelis ir praktisks risinājums.
