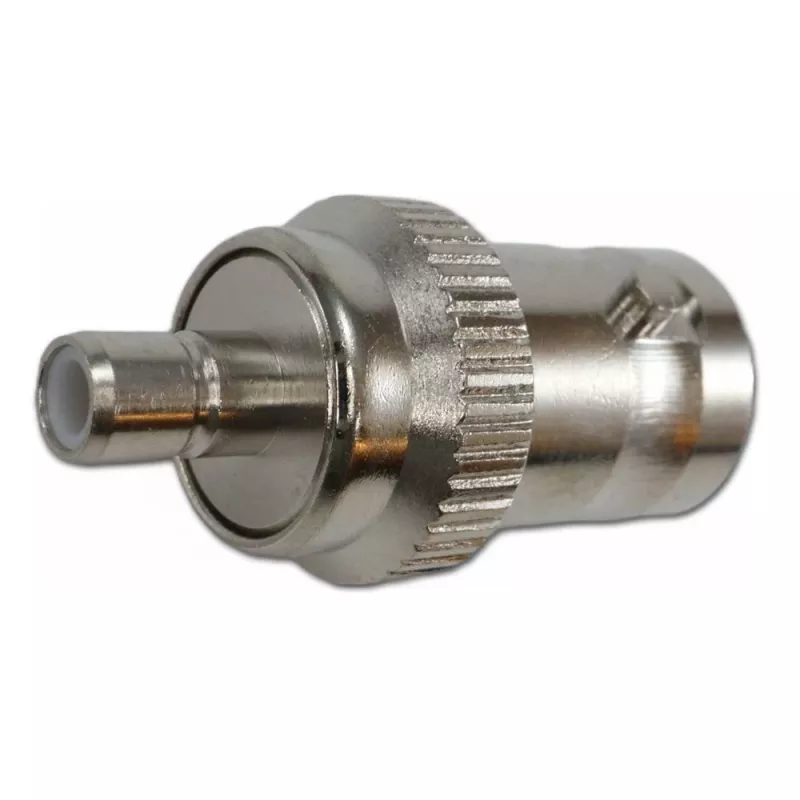

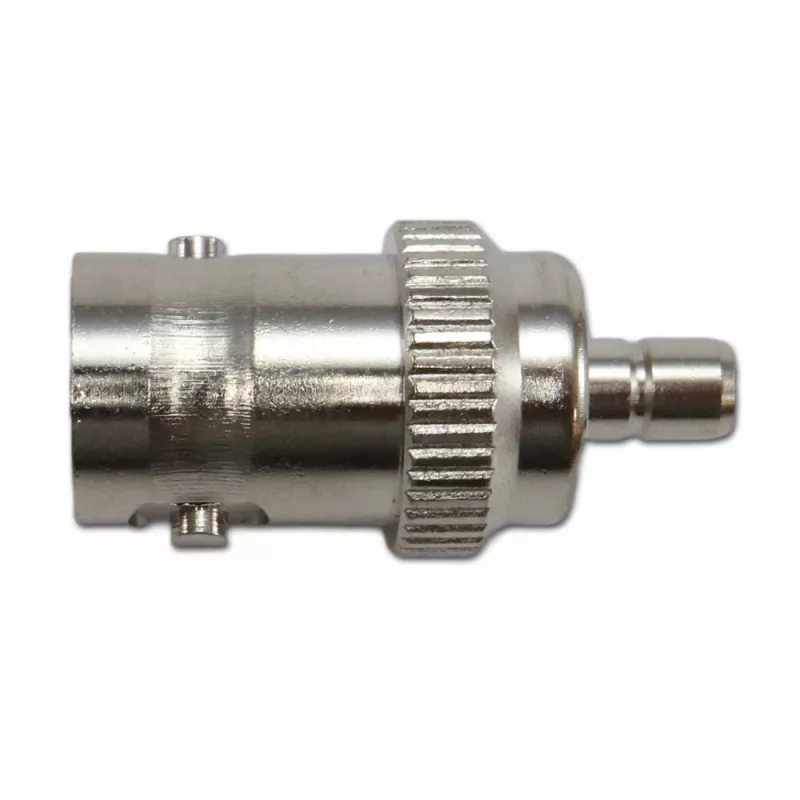

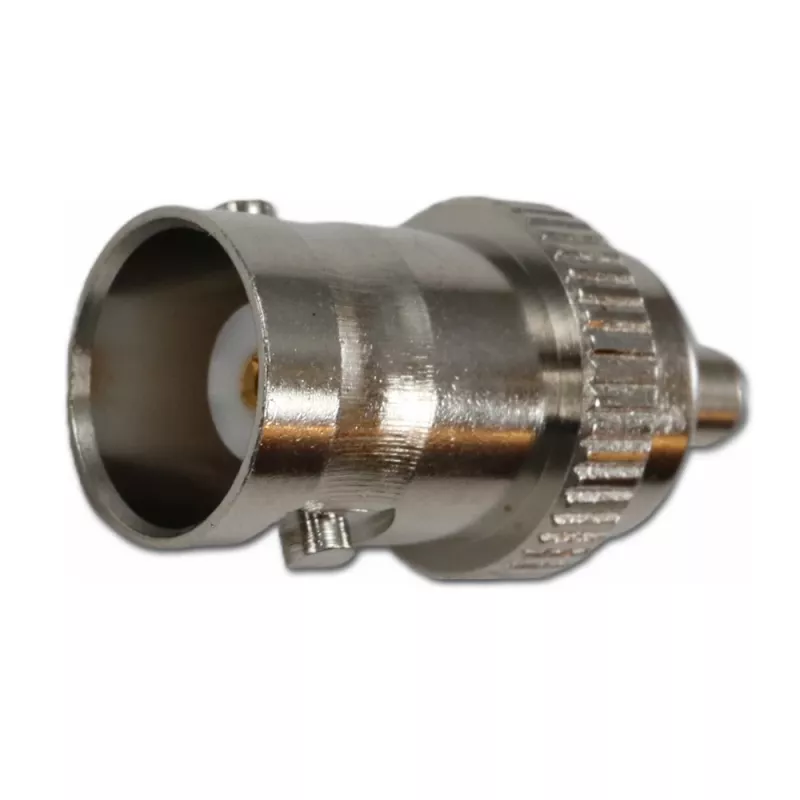

Telegärtner koaksiālais adapteris BNC female uz SMB male, 50 Ohm, taisns J01008F0033

Kad testa iekārta vai RF modulis ir aprīkots ar BNC ligzdu, bet kabelis vai ierīce — ar SMB spraudni, šis Telegärtner adapteris novērš vajadzību meklēt jaunu kabeli vai pāreju. Tas savieno abus interfeisus tieši, bez papildu vadiem, un nodrošina stabilu signāla pārraidi līdz pat 4 GHz.

Galvenās priekšrocības

• BNC female (ligzda) uz SMB male (spraudnis) — viens kompakts korpuss
• 50 Ohm pretestība ar VSWR ≤ 1,25 līdz 4 GHz
• Zelta pārklājuma centrālais kontakts un niķelēta misiņa korpuss
• PTFE izolators stabiliem elektriskiem parametriem
• Darba temperatūras diapazons no -40°C līdz +85°C

Ikdienas lietošanā

Pateicoties taisnajai konstrukcijai un kompaktajiem izmēriem, adapteris ir ērti lietojams arī šaurās vietās. Tas ir piemērots testa stendiem, RF moduļiem un sakaru sistēmām, kur nepieciešams BNC–SMB savienojums bez papildu kabeļiem. Izturīga konstrukcija nodrošina vismaz 500 savienošanas ciklus.

Pilna specifikācija

• Savienotājs 1: BNC female (ligzda)
• Savienotājs 2: SMB male (spraudnis)
• Pretestība: 50 Ohm
• Frekvenču diapazons: no līdzstrāvas līdz 4 GHz
• VSWR: ≤ 1,25
• Dielektriskā pārsprieguma pretestība: 1,5 kVeff
• Izolācijas pretestība: ≥ 5 GΩ
• Centrālā kontakta pretestība: ≤ 1,5 mΩ
• Ārējā kontakta pretestība: ≤ 1 mΩ
• Korpusa materiāls: misiņš, niķelēts
• Centrālā kontakta materiāls: berilija varš, zelta pārklājums
• Izolatora materiāls: PTFE
• Darba temperatūra: -40°C līdz +85°C
• Savienošanas cikli: ≥ 500

Nobeigumā

Precīzijas adapteris, kas saglabā signāla integritāti starp BNC un SMB interfeisiem — ideāls profesionāliem RF lietojumiem. Pievienojot, pārliecinieties, ka BNC savienotājs ir pareizi nofiksēts ar bajonetes mehānismu.
