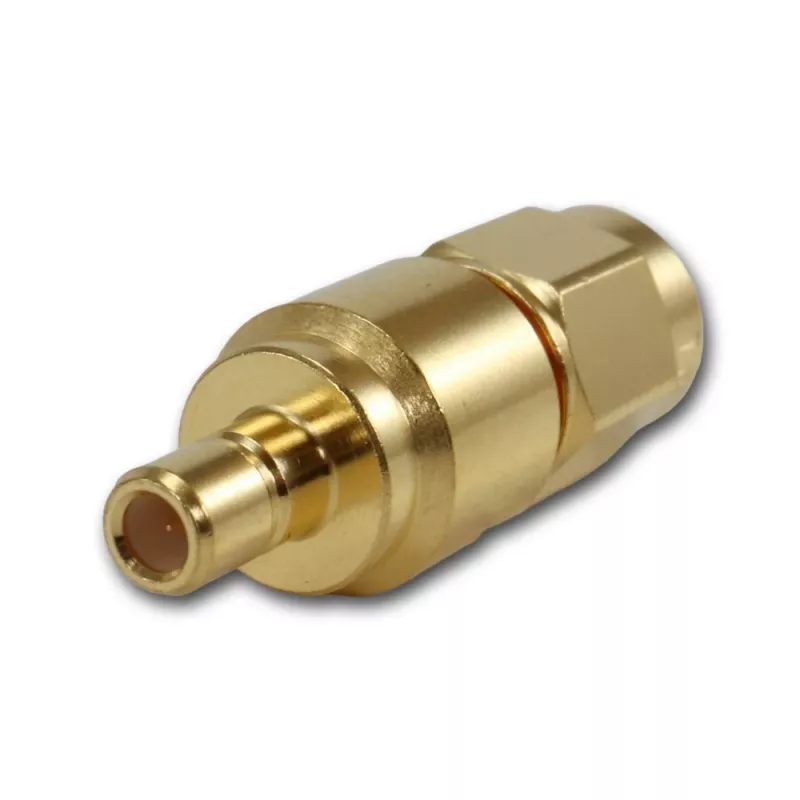

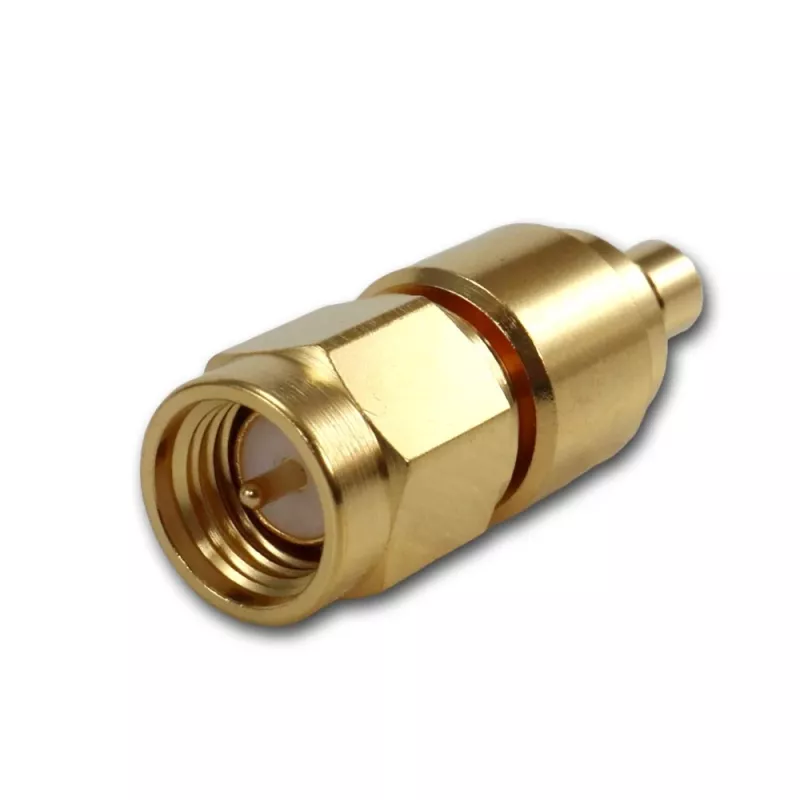

Telegärtner koaksiālais adapteris SMA spraudnis uz SMB spraudni 50 Ohm J01155A0021

Ja jūsu RF ķēdē jāsavieno SMA un SMB savienotāji, šis tiešais adapteris to paveic bez papildu kabeļa un signāla zudumiem. Telegärtner J01155A0021 ir precīzi izgatavots pārejas elements, kas nodrošina stabilu 50 omu saskaņojumu no līdzstrāvas līdz 6 GHz.

Kam paredzēts

RF inženieriem, tehniķiem un entuziastiem, kuri testē, mēra vai integrē ierīces ar atšķirīgiem savienotāju tipiem. Ideāli piemērots antenu līnijām, mēraparatūrai un kompaktiem RF moduļiem, kur svarīga ir zema VSWR un uzticama saskarne.

Galvenās priekšrocības

• SMA spraudnis (vīrišķais) uz SMB spraudni (vīrišķais) – taisns adapteris
• 50 omu pretestība, frekvenču diapazons no DC līdz 6 GHz
• Zems VSWR ≤ 1,25 visā diapazonā
• Misiņa korpuss ar niķeļa pārklājumu, zelta pārklājuma centrālie kontakti
• PTFE izolators stabilai darbībai
• Darba temperatūra no -65 °C līdz +165 °C
• Vismaz 500 savienošanas ciklu

Specifikācijas

• Savienotājs 1: SMA spraudnis (vīrišķais)
• Savienotājs 2: SMB spraudnis (vīrišķais)
• Pretestība: 50 Ω
• Frekvenču diapazons: no DC līdz 6 GHz
• VSWR: ≤ 1,25
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Centrālā kontakta materiāls: misiņš, zelta pārklājums
• Izolatora materiāls: PTFE
• Testa spriegums: 1,5 kVeff / 50 Hz
• Darba spriegums: 335 Veff / 50 Hz
• Izolācijas pretestība: ≥ 5 GΩ
• Kontakta pretestība (centrālā): ≤ 3 mΩ
• Kontakta pretestība (ārējā): ≤ 2 mΩ
• Darba temperatūras diapazons: no -65 °C līdz +165 °C
• Savienošanas cikli: ≥ 500

Kā lietot

Pirms savienošanas pārliecinieties, ka abi savienotāji ir tīri un pareizi orientēti. Uzstādiet adapteri starp SMA un SMB ligzdām, viegli pieskrūvējot SMA pusi un uzspiežot SMB pusi, līdz tas nofiksējas. Nepielietojiet pārmērīgu spēku, lai nesabojātu kontaktus.

Padoms: regulāri tīriet savienotājus ar izopropilspirtu un pārbaudiet VSWR ar reflektometru, lai saglabātu optimālu veiktspēju ilgtermiņā.
