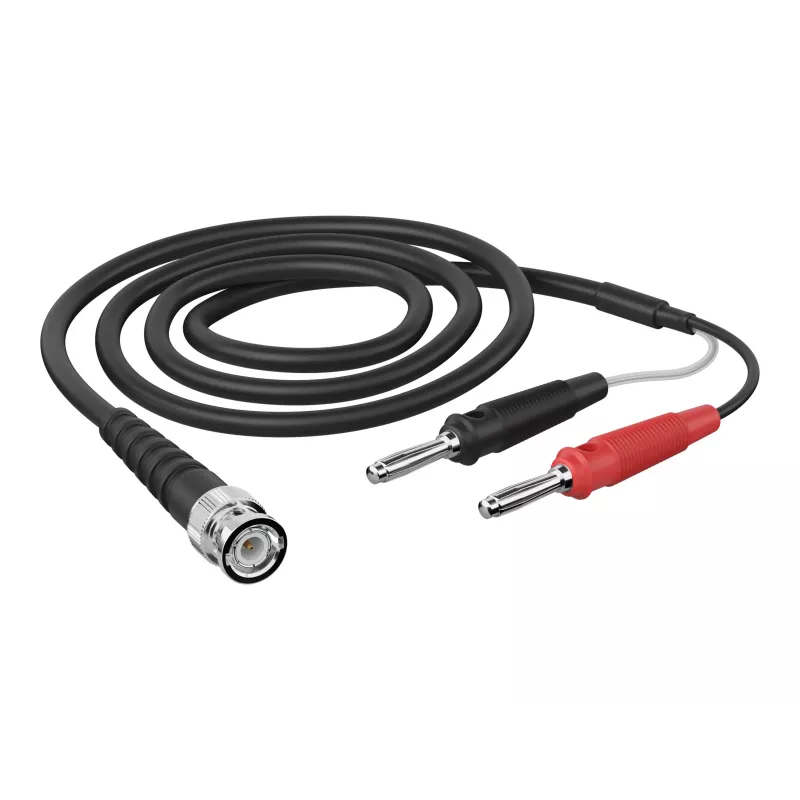

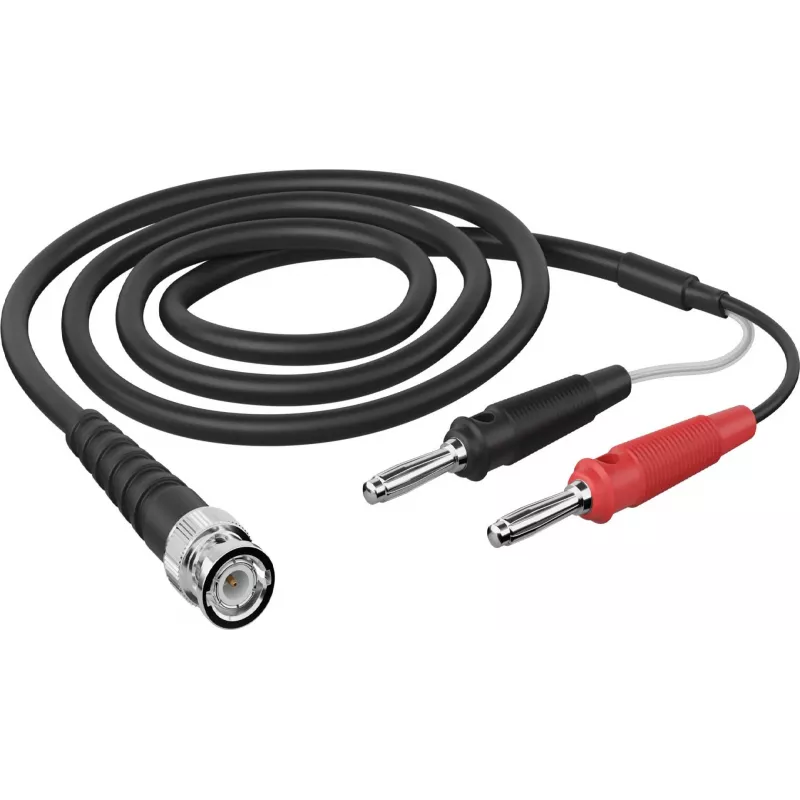

Telegärtner L00010A1845 1 m BNC uz dubulto banānu koaksiālais mērkabelis, melns

Ja osciloskops vai signāla ģenerators ir aprīkots ar BNC izeju, bet mērķa ierīcei ir 4 mm ligzdas, šis Telegärtner mērkabelis ir tiešs risinājums. Tas savieno BNC kontaktdakšu ar diviem banānu kontaktdakšām vienā 1 metru garā komplektā, tāpēc nav nepieciešami papildu adapteri.

Galvenās priekšrocības

• BNC kontaktdakša (vīrišķais) un divas 4 mm banānu kontaktdakšas (sarkana un melna)
• 50 omu pretestība precīzai signāla pārraidei
• 1 m garums ar elastīgu melnu PVC apvalku
• Niķelēti kontakti uzticamiem savienojumiem

Ikdienas lietošanā

Kabelis noder testēšanas un mērīšanas vidēs, kur BNC aprīkots instruments jāsavieno ar banānu tipa ieejām. Sarkanie un melnie banānu kontakti atvieglo signāla un zemes identificēšanu, un 1 m garums nodrošina pietiekamu sasniedzamību bez lieka kabeļu jucekļa.

Pilna specifikācija

• Kabeļa tips: Koaksiālais mērkabelis
• Savienotājs A: BNC kontaktdakša (vīrišķais)
• Savienotājs B: Divas 4 mm banānu kontaktdakšas (vīrišķās)
• Kabeļa garums: 1 m
• Pretestība: 50 omi
• Apvalka materiāls: PVC
• Vadītāja materiāls: Varš
• Ekrānojums: Pīts
• Kabeļa krāsa: Melna
• Banānu kontaktu krāsas: Sarkana, melna
• Sprieguma nomināls: 500 V CAT II
• Strāvas nomināls: 2,5 A
• Darba temperatūra: -20°C līdz +70°C
• Dielektriķa materiāls: PE
• Kontaktu pārklājums: Niķelis

Nobeiguma piezīme

Praktisks piederums ikvienam, kas strādā ar testa instrumentiem, kuriem nepieciešams uzticams BNC–banānu savienojums.
