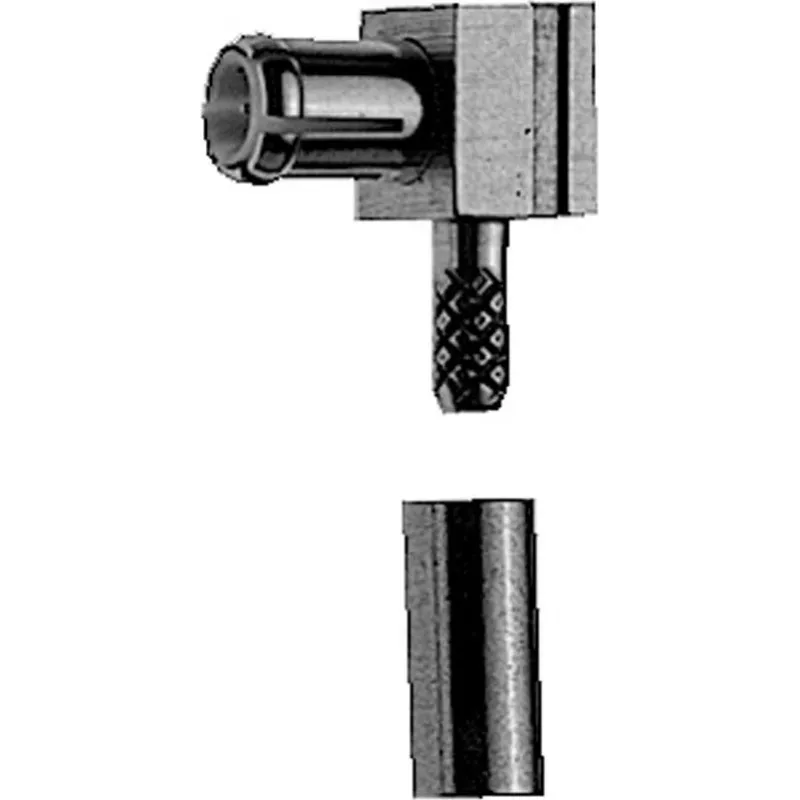

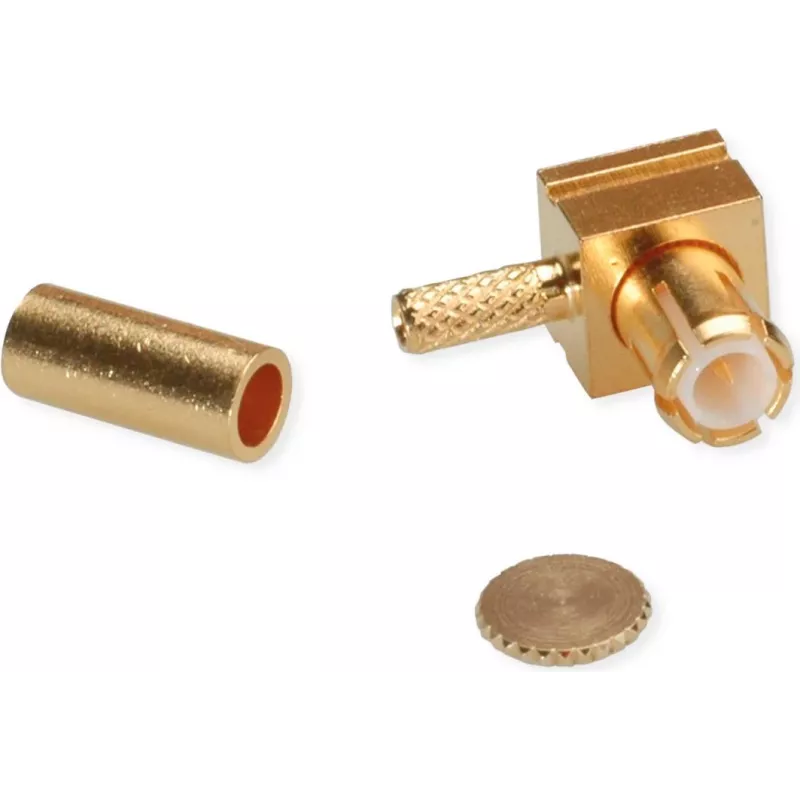

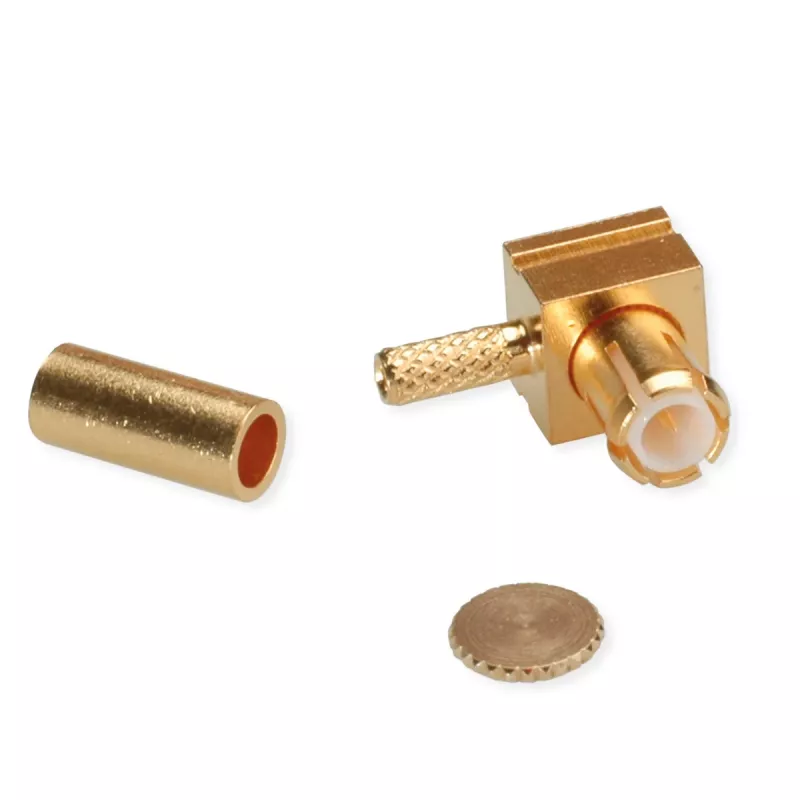

Telegärtner MCX leņķa savienotājs RG-178 B/U kabelim, zeltīts, 5 gab. (J01270A0201)

MCX savienotāji ar 6 GHz joslas platumu un zeltītu korpusu ir reti sastopami tik kompaktā izpildījumā. Telegärtner J01270A0201 ir tieši tāds – profesionāļa izvēle, kad vajadzīga uzticama RF saskaņošana šaurās vietās.

Galvenās priekšrocības

• Leņķa korpuss ļauj ietaupīt vietu blīvos iekārtu korpusos un novērš kabeļa liekšanu.
• Zeltīts korpuss un centrālā kontakta daļa nodrošina zemu kontaktu pretestību un ilgmūžību pat mitrā vidē.
• Krimpēšanas metode – ātri un droši, bez lodēšanas.
• Darbības frekvence līdz 6 GHz, ideāli piemērota telekomunikāciju, mēraparatūras un bezvadu sistēmu vajadzībām.
• Iepakojumā 5 savienotāji – ērti remontam vai ražošanai.

Kam piemērots

Šis savienotājs ir paredzēts tehniķiem, inženieriem un entuziastiem, kuri strādā ar RG-178 B/U kabeli (G03 grupa) un vēlas kvalitatīvu MCX savienojumu. Piemērots gan prototipu izstrādē, gan esošu iekārtu remontā.

Tehniskie dati

• Savienotāja sērija: MCX
• Dzimums: spraudnis (tēviņš)
• Korpusa orientācija: leņķa
• Kabeļa pievienošana: krimpēšana
• Pretestība: 50 Ohm
• Savietojamais kabelis: RG-178 B/U
• Kabeļu grupa: G03
• Frekvenču diapazons: no līdzstrāvas līdz 6 GHz
• Kontakta pārklājums: zelts
• Korpusa pārklājums: zelts
• Izolators: PTFE
• Sprieguma nomināls: 335 Veff
• Pārbaudes spriegums: 750 Veff
• VSWR (max): 1,3 @ 6 GHz
• Ilgmūžība: 500 savienošanas cikli
• Darba temperatūra: no -55°C līdz +155°C
• Iepakojuma daudzums: 5 gab.

Kā lietot

Noņemiet kabeļa apvalku, atbilstoši RG-178 B/U specifikācijai atsedziet centrālo vadītāju un ekrānu. Uzspraudiet savienotāja korpusu uz kabeļa, ievietojiet centrālo vadītāju kontaktā un izmantojiet krimpēšanas instrumentu, lai savienotāju droši nostiprinātu. Pārbaudiet, vai nav īssavienojuma starp centrālo vadītāju un ekrānu.

Padoms: vienmēr izmantojiet pret kabeli atbilstošu krimpēšanas matricu un pārbaudiet VSWR ar refleometru pēc montāžas – tas palīdzēs izvairīties no signāla zudumiem augstās frekvencēs.
