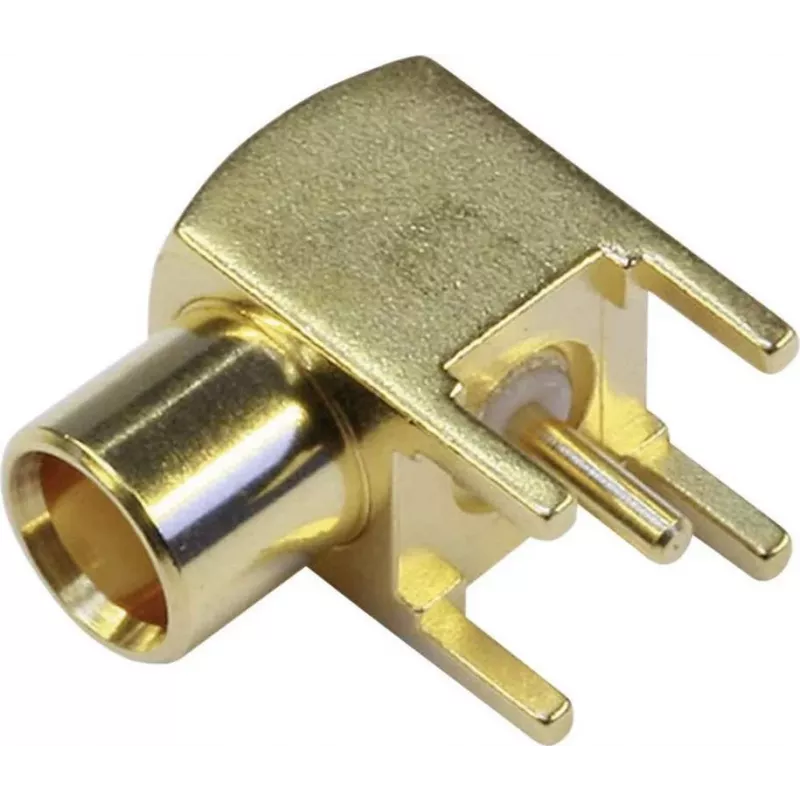

TELEGÄRTNER MCX ligzda PCB vertikāls 50 Ohm RF savienotājs J01271A0161

Ja jūsu RF shēmai nepieciešams uzticams savienojums līdz pat 6 GHz, šis TELEGÄRTNER MCX ligzdas savienotājs ir paredzēts tieši tam. Tas nodrošina stabilu signāla pārraidi ar zelta pārklājumu un precīzu 50 Ohm pretestību.

Priekšrocības

MCX interfeiss ar push-on mehānismu ļauj ātri un droši pievienot koaksiālo kabeli. Vertikālais caurumu montāžas dizains atvieglo PCB montāžu, savukārt PTFE izolators nodrošina zemu zudumu un stabilu veiktspēju plašā temperatūras diapazonā no -65 °C līdz +165 °C. Korpusa misiņš ar zelta pārklājumu un berilija vara kontakti garantē ilgmūžību pat prasīgos apstākļos.

Piemērots

• RF moduļiem un bezvadu sakaru ierīcēm
• Testēšanas un mērīšanas iekārtām
• GPS un telemetrijas sistēmām
• Augstfrekvences PCB lietojumiem līdz 6 GHz

Galvenie parametri

• Savienotāju sērija: MCX
• Savienotāja tips: koaksiālā RF ligzda (female)
• Montāža: PCB caurumu, vertikāla
• Pretestība: 50 Ohm
• Frekvences diapazons: DC līdz 6 GHz
• Korpusa materiāls: misiņš ar zelta pārklājumu
• Kontaktu materiāls: berilija varš ar zelta pārklājumu
• Izolators: PTFE
• Sprieguma nomināls: 170 V RMS
• Darba temperatūra: -65 °C līdz +165 °C

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārliecinieties, ka PCB footprint ir precīzi saskaņots, un izmantojiet saderīgu MCX spraudni. Šis savienotājs ir ideāli piemērots augsta blīvuma RF dizainiem, kur vietas ir maz un ir svarīga uzticama signāla pārraide.
