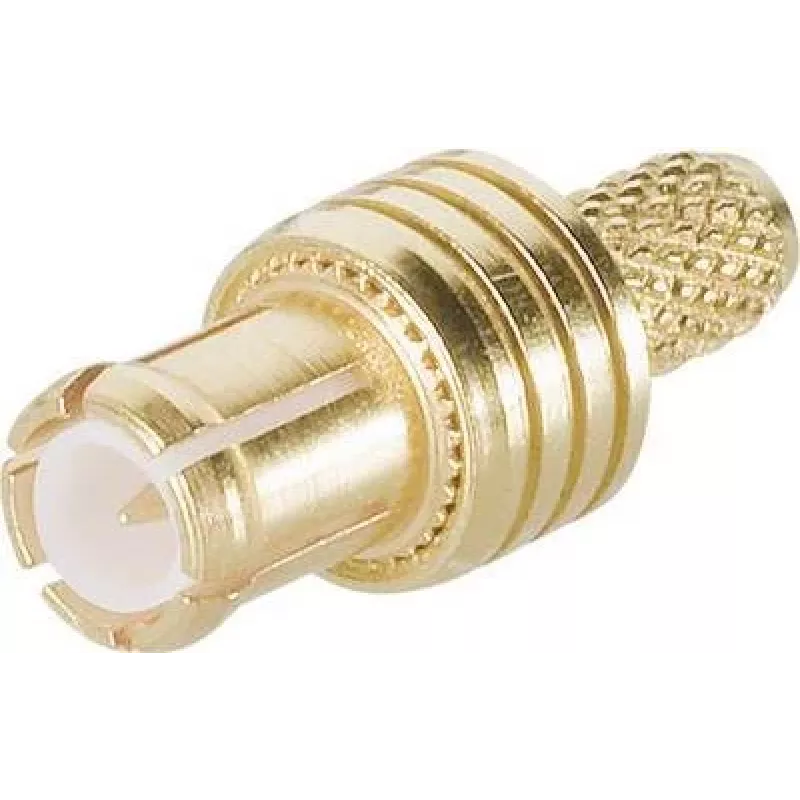

TELEGÄRTNER MCX taisns kontaktdakšas savienotājs 50 Ohm crimp/solder RG174/RG188/RG316

Darbības frekvence līdz 6 GHz un VSWR ≤ 1,3 – šis MCX taisnais kontaktdakšas savienotājs no TELEGÄRTNER ir domāts tiem, kas strādā ar tievu koaksiālo kabeli un vēlas stabilu 50 Ohm savienojumu bez kompromisiem. Korpusa un centrālā kontakta zeltījums nodrošina ilgmūžību un zudumu minimumu pat blīvās montāžās.

Galvenās specifikācijas

• Savienotāju sērija: MCX
• Savienotāja tips: kontaktdakša (tēviņš)
• Korpusa stils: taisns
• Impedance: 50 Ohm
• Frekvenču diapazons: DC līdz 6 GHz
• VSWR pie 6 GHz: ≤ 1,3
• Saderīgi kabeļi: RG 174 A/U, RG 188 A/U, RG 316 /U, LMR-100A
• Savienošana: crimp (ārējais), solder (centrālais)
• Korpusa materiāls: misiņš, zeltīts
• Centrālais kontakts: misiņš, zeltīts
• Izolators: PTFE
• Darba temperatūra: -55 °C līdz +155 °C
• Savienošanas cikli: ≥ 500
• Izolācijas pretestība: ≥ 1 GΩ
• Dielektriskā caursitiena spriegums: 750 Veff
• Centrālā kontakta pretestība: ≤ 5 mΩ
• Ārējā kontakta pretestība: ≤ 2,5 mΩ

Kāpēc izvēlēties šo

Zeltīts misiņa korpuss un centrālais kontakts pasargā no korozijas un nodrošina atkārtojamus, zudumiem bagātus savienojumus. Crimp/solder metode dod mehāniski un elektriski drošu savienojumu ar elastīgiem kabeļiem.

Piemēroti lietošanas gadījumi

• RF testu un mērījumu iekārtas
• Kompaktas antenu pieslēgšana
• Individuāli gatavoti kabeļu mezgli bezvadu sistēmām

Noderīgi zināt

MCX saskarne ir snap-on tipa, kas ļauj ātri pievienot un atvienot, saglabājot stabilu veiktspēju līdz 6 GHz.

Padoms: crimpējot ārējo kontaktu, izvēlieties atbilstošu instrumentu un pārliecinieties, ka kabeļa ekrāns ir vienmērīgi sadalīts. Lodējot centrālo kontaktu, izmantojiet minimālu lodmetāla daudzumu, lai izvairītos no dielektriķa bojājumiem.
