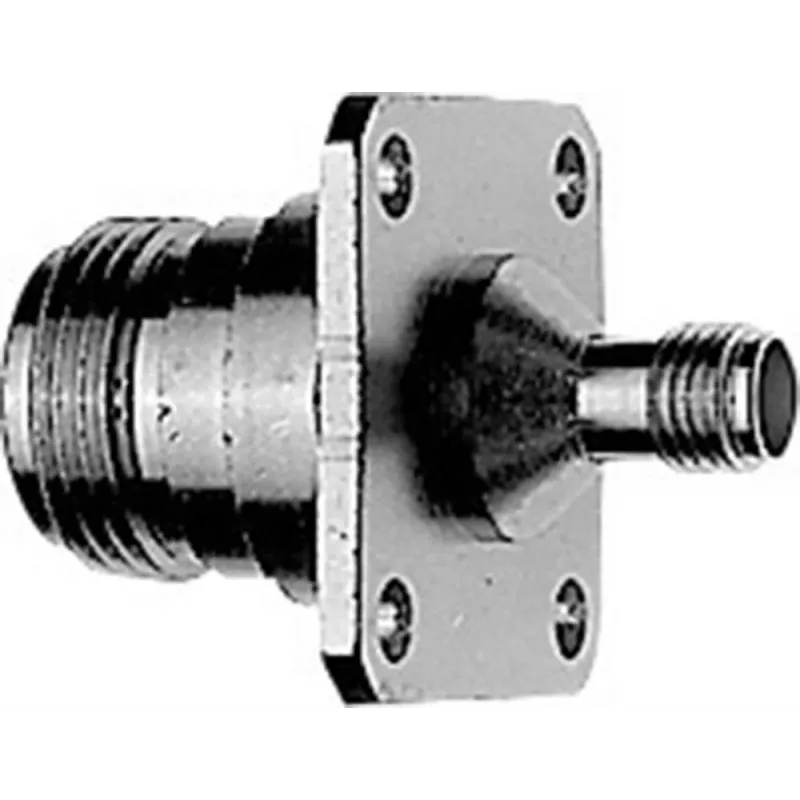

Telegärtner N Female to SMA Female koaksiālais adapteris J01027B0008

RF inženieriem, telekomunikāciju tehniķiem un testu stendu operatoriem, kuri savieno N un SMA sistēmas, bieži vajag vienu uzticamu pāreju bez liekiem adapteriem vai pielāgotiem kabeļiem. Telegärtner J01027B0008 ir tieši tas — precīzi apstrādāts koaksiālais adapteris, kas nodrošina tiešu pāreju no N female uz SMA female, saglabājot 50 Ω pretestību visā diapazonā no DC līdz 6 GHz.

Kam tas paredzēts

Šis adapteris ir domāts profesionāļiem, kuri strādā ar augstfrekvences iekārtām: laboratoriju darbiniekiem, antenu sistēmu uzstādītājiem, instrumentu remonta speciālistiem. Tas noder, ja nepieciešams savienot N tipa savienotāju ar SMA tipa savienotāju, piemēram, testējot raidītājus, uztvērējus vai mērot signāla parametrus. Adapteris ir piemērots gan stacionārai lietošanai laboratorijā, gan lauka apstākļos, pateicoties darba temperatūras diapazonam no -40 °C līdz +85 °C.

Galvenās priekšrocības

• N female (ligzda) uz SMA female (ligzda) koaksiālais adapteris
• 50 Ω pretestība, frekvenču diapazons no DC līdz 6 GHz
• VSWR ≤ 1,25 un ievades zudumi ≤ 0,1 dB visā diapazonā
• Niķelēts misiņa korpuss ar zelta pārklājuma berilija vara centrālo kontaktu
• PTFE izolators stabilai dielektriskajai veiktspējai
• Darba temperatūra no -40 °C līdz +85 °C
• Nominēts 500 savienošanas cikliem

Specifikācijas

• Savienotājs 1: N-Type female
• Savienotājs 2: SMA female
• Pretestība: 50 Ω
• Frekvenču diapazons: DC - 6 GHz
• VSWR: ≤ 1,25
• Ievades zudumi: ≤ 0,1 dB
• Korpusa materiāls: misiņš, niķelēts
• Centrālais kontakts: berilija varš, zelta pārklājums
• Izolators: PTFE
• Darba temperatūra: -40 °C līdz +85 °C
• Dielektriskā caursitiena spriegums: 1000 Veff
• Savienošanas cikli: 500

Kā lietot

Pirms savienošanas pārliecinieties, ka abi savienotāji ir tīri un pareizi savietoti. Uzstādot, uzmanīgi ieskrūvējiet adapteri, nepievelkot pārāk stingri, lai nesabojātu vītnes. Ieteicams lietot griezes momenta uzgriežņu atslēgu atbilstoši ražotāja specifikācijām. Adapteris ir paredzēts atkārtotai lietošanai līdz 500 cikliem, tāpēc to var droši izmantot gan pastāvīgos, gan pagaidu savienojumos.

Padoms: lai nodrošinātu ilgmūžību un stabilus signāla parametrus, vienmēr notīriet savienotājus no putekļiem un mitruma pirms lietošanas. Ja adapteris tiek izmantots ārpus telpām, pārliecinieties, ka tas ir aizsargāts no tiešas ūdens iedarbības, jo tas nav hermētisks.
