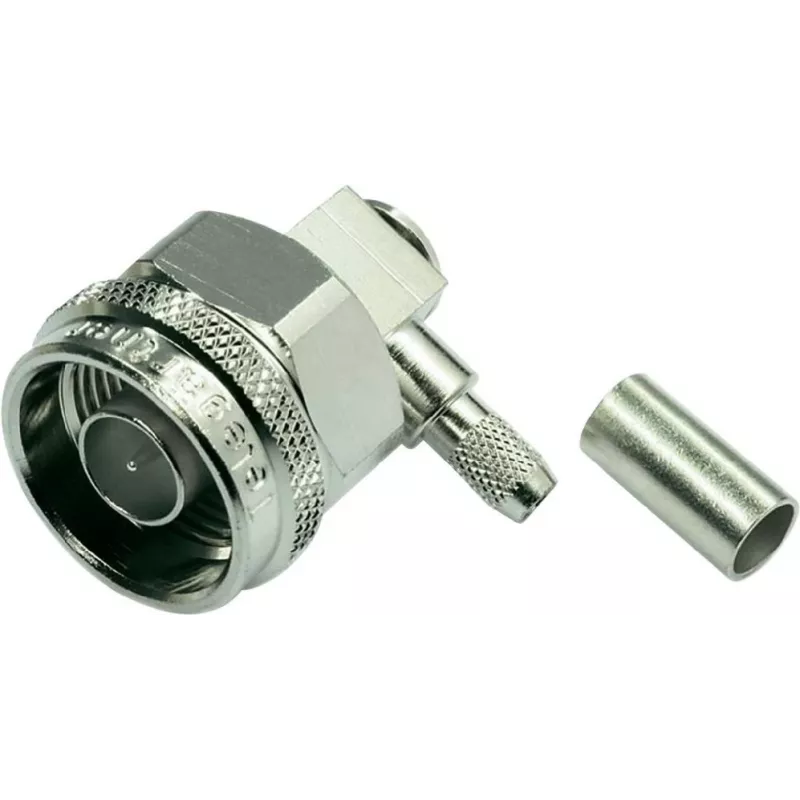

Telegärtner N tipa 90° crimp savienotājs RG-223/U, RG-142 B/U kabeļiem (J01020A0036)

Šis Telegärtner 90° N tipa savienotājs ir paredzēts tiem, kas montē RF iekārtas šaurās vietās, kur taisns savienotājs radītu pārāk lielu kabeļa liekuma rādiusu. Tas ļauj novirzīt kabeli taisnā leņķī, nebojājot signālu.

Galvenās priekšrocības

• N tipa taisnleņķa kontaktdakša (vīrišķais) RG-223/U un RG-142 B/U kabeļiem
• 50 omu pretestība, frekvenču diapazons no līdzstrāvas līdz 11 GHz
• Ārējā vadītāja crimp savienojums; centrālo vadītāju var lodēt vai crimpēt
• Niķelēts misiņa korpuss, zeltīts centrālais kontakts
• PTFE izolators, darba temperatūra no -65°C līdz +165°C

Praktiska lietošana

Savienotājs ir paredzēts montāžai uz kabeļa. Tas noder, ja taisns savienotājs traucētu kabeļa izvietojumam iekārtas iekšienē. Crimp savienojums uz ārējā vadītāja nodrošina noturīgu un atkārtojamu savienojumu, savukārt centrālo vadītāju var pielodēt vai piecrimpot atkarībā no jūsu montāžas procesa.

Pilna specifikācija

• Savienotāja tips: N tipa kontaktdakša (vīrišķais)
• Korpusa stils: taisnleņķa (90°)
• Pretestība: 50 omi
• Frekvenču diapazons: no līdzstrāvas līdz 11 GHz
• Spriegums (RMS): 1000 V
• Izolācijas pretestība: ≥ 5 GΩ
• Kontakta pretestība (centrālais): ≤ 1,5 mΩ
• Kontakta pretestība (ārējais): ≤ 1,0 mΩ
• Korpusa materiāls: misiņš, niķelēts
• Centrālā kontakta materiāls: misiņš, zeltīts
• Izolatora materiāls: PTFE
• Darba temperatūra: no -65°C līdz +165°C
• Savietojamā kabeļa dielektriķa diametrs: 2,95 mm
• Savietojamā kabeļa iekšējā vadītāja diametrs: 1,0 mm

Nobeigumā

Uzticams taisnleņķa N savienotājs profesionālai RF montāžai ar RG-223/U vai RG-142 B/U kabeli.
