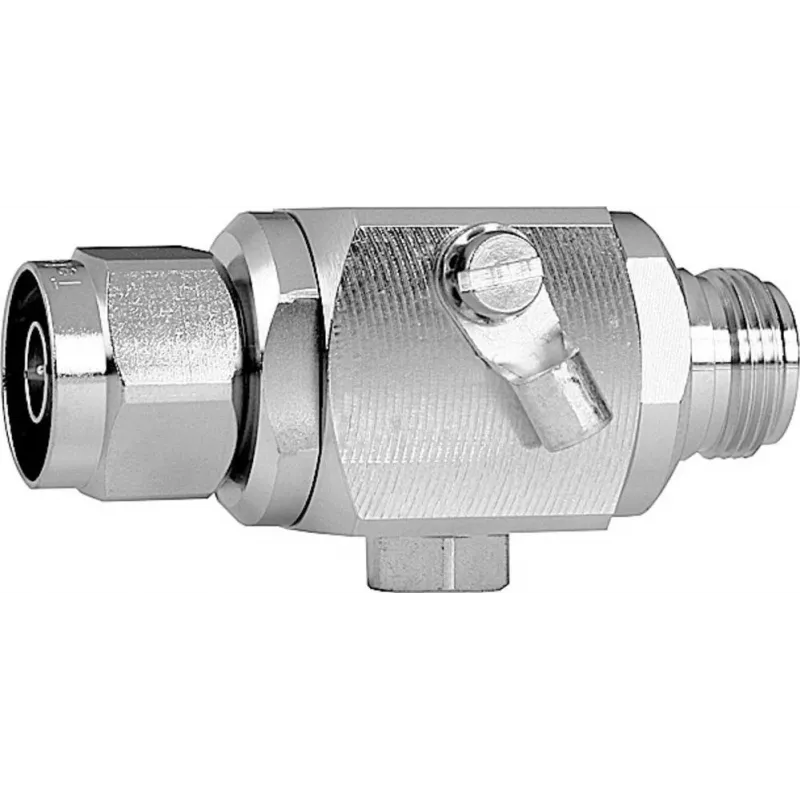

Telegärtner N-tipa pārsprieguma aizsargs ar gāzizlādes lampu, 90 V, 1,5 GHz, 50 Ω, IP67 J01028A0034

Ja jūsu antenas sistēma vai raiduztvērējs atrodas ārpus telpām, zibens izraisīts pārspriegums var iznīcināt dārgu aprīkojumu. Telegärtner N-tipa pārsprieguma aizsargs ar gāzizlādes lampu novirza lieko enerģiju uz zemi, vienlaikus nodrošinot nevainojamu signāla pārraidi līdz pat 1,5 GHz.

Kāpēc izvēlēties šo aizsargu?

Gāzizlādes lampas tehnoloģija nodrošina uzticamu aizsardzību pret pārspriegumiem ar nominālo izlādes strāvu 10 kA (8/20 µs) un maksimālo izlādes strāvu 20 kA (8/20 µs). Niķelēta misiņa korpuss un sudrabota iekšējā vadītāja nodrošina izturību un lielisku vadītspēju, savukārt IP67 aizsardzības klase garantē aizsardzību pret putekļiem un īslaicīgu iegremdēšanu ūdenī, kad savienojums ir nostiprināts.

Kam piemērots?

• RF antenu, raiduztvērēju un cita koaksiālā aprīkojuma aizsardzībai pret zibens izraisītiem pārspriegumiem
• Āra instalācijām, kur nepieciešama laikapstākļu izturība
• Sistēmām, kas darbojas līdz 1,5 GHz, tostarp mobilo sakaru, Wi-Fi un apraides lietojumiem

Galvenās specifikācijas

• Savienotāju tips: N-tipa tēviņš uz N-tipa mātīti
• Pretestība: 50 Ω
• Frekvences diapazons: DC - 1,5 GHz
• Līdzstrāvas pārrāvuma spriegums: 90 V ± 20%
• Nominālā izlādes strāva: 10 kA (8/20 µs)
• Maksimālā izlādes strāva: 20 kA (8/20 µs)
• Atlikušais spriegums: < 600 V pie 10 kA (8/20 µs)
• Ievades zudumi: ≤ 0,2 dB pie 1,5 GHz
• Atgriešanās zudumi: ≥ 20 dB pie 1,5 GHz
• VSWR: ≤ 1,22 pie 1,5 GHz
• Aizsardzības tehnoloģija: Gāzizlādes lampa (GDT)
• Korpusa materiāls: Misiņš, niķelēts
• Iekšējā vadītāja materiāls: Misiņš, sudrabots
• Izolatora materiāls: PTFE
• Darba temperatūra: -40 °C līdz +85 °C
• IP aizsardzības klase: IP67 (savienotā stāvoklī)

Ieteikumi

Uzstādiet šo pārsprieguma aizsargu tieši pie aprīkojuma ieejas vai antenas padeves punkta, lai maksimāli palielinātu aizsardzību. Nodrošiniet pareizu iezemējumu, lai nodrošinātu optimālu veiktspēju.
