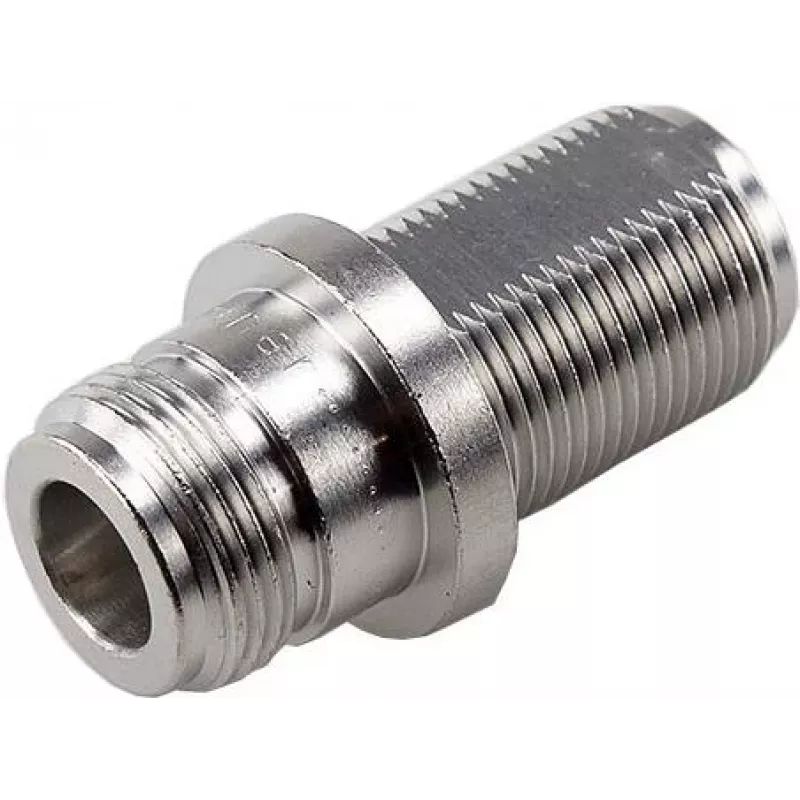

Telegärtner N-Type starpsienas adapteris ligzda-ligzda 50 Ohm IP68 MIL-STD Z10 flange J01024A0006

Ja vajag izlaist RF signālu caur metāla paneli, skapja sienu vai āra korpusu tā, lai savienojums paliktu stabils arī putekļos un mitrumā, šis Telegärtner N-Type Bulkhead Adapter Jack-Jack 50 Ohm IP68 MIL-STD Z10 Flange J01024A0006 ir tieši tas, ko meklējat. Tas savieno divus N-type female (jack) savienotājus caur paneli, un Z10 flange montāža nozīmē, ka pietiek ar standarta 25,4 x 25,4 mm izgriezumu.

Galvenās priekšrocības

• IP68 aizsardzība (savienotā stāvoklī) – der arī āra korpusiem un putekļainām vidēm
• Zelta pārklājuma centrālais kontakts un PTFE izolators nodrošina zudumus minimāli un stabilus parametrus visā frekvenču diapazonā
• VSWR max 1,25 pie 10 GHz – signāls paliek tīrs arī augstās frekvencēs
• MIL-STD-348A/304 un IEC 61169-16 atbilstība – uzticams risinājums arī prasīgām nozarēm
• Vienkārša montāža: adapteri var nostiprināt no vienas puses, kas atvieglo darbu šaurās vietās

Kam piemērots

Šis adapteris ir domāts RF inženieriem, lauka tehniķiem un visiem, kas strādā ar N-type savienotājiem testa stendos, laboratorijās, rūpnieciskās iekārtās vai āra antenu sistēmās. Ja nepieciešams izlaist signālu caur hermētisku korpusu, šis ir pareizais risinājums.

Tehniskā specifikācija

• Savienotāju sērija: N
• Tips: Bulkhead adapteris
• Dzimums: Jack (female) uz Jack (female)
• Impedance: 50 Ohm
• Frekvenču diapazons: DC līdz 11 GHz
• VSWR: max 1,25 pie 10 GHz
• Aizsardzības klase: IP68 (savienotā stāvoklī)
• Montāža: Bulkhead, Z10 flange
• Flanšas izmēri: 25,4 x 25,4 mm
• Darba temperatūra: -65 °C līdz +165 °C
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Centrālā kontakta materiāls: misiņš, zelta pārklājums
• Izolatora materiāls: PTFE
• Dielektriskā caursitiena spriegums: 2,5 kVeff
• Izolācijas pretestība: ≥ 5 GΩ
• Savienošanas cikli: ≥ 500
• Standarti: MIL-STD-348A/304, IEC 61169-16

Kā lietot

Izmantojiet standarta 25,4 x 25,4 mm izgriezumu panelī. Nostipriniet adapteri ar komplektā esošajiem stiprinājumiem (ja tādi ir piegādē) no vienas puses. Pievienojiet N-type male savienotājus abās pusēs. Pārliecinieties, ka savienojumi ir cieši pievilkti, lai nodrošinātu IP68 aizsardzību.

Padoms: Lai garantētu IP68, pārbaudiet, vai abi savienojumi ir pilnībā savienoti un pievilkti. Mitrumā un putekļos regulāri pārbaudiet savienojumu stāvokli.
