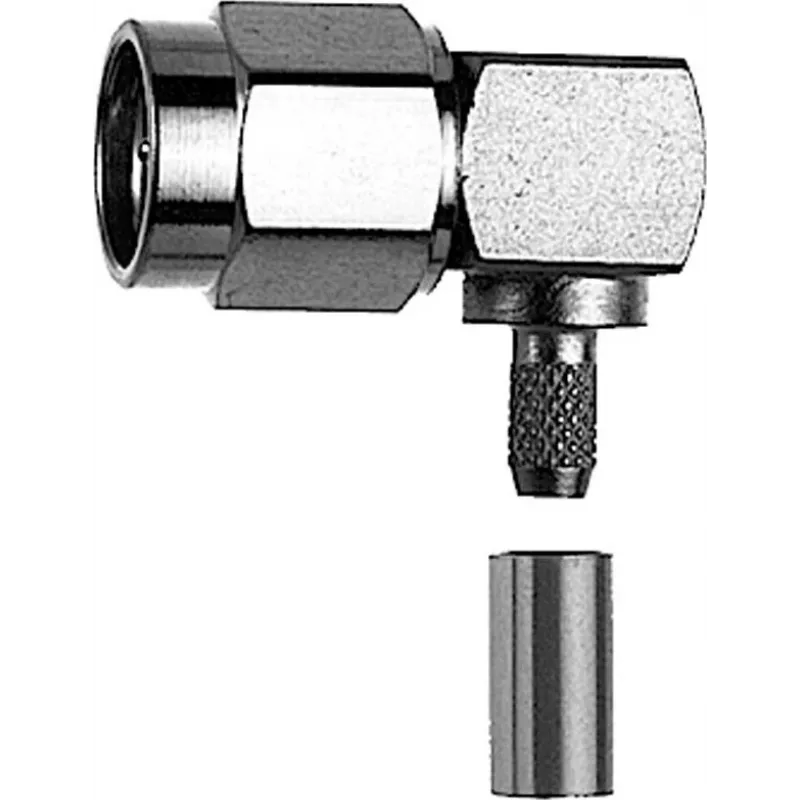

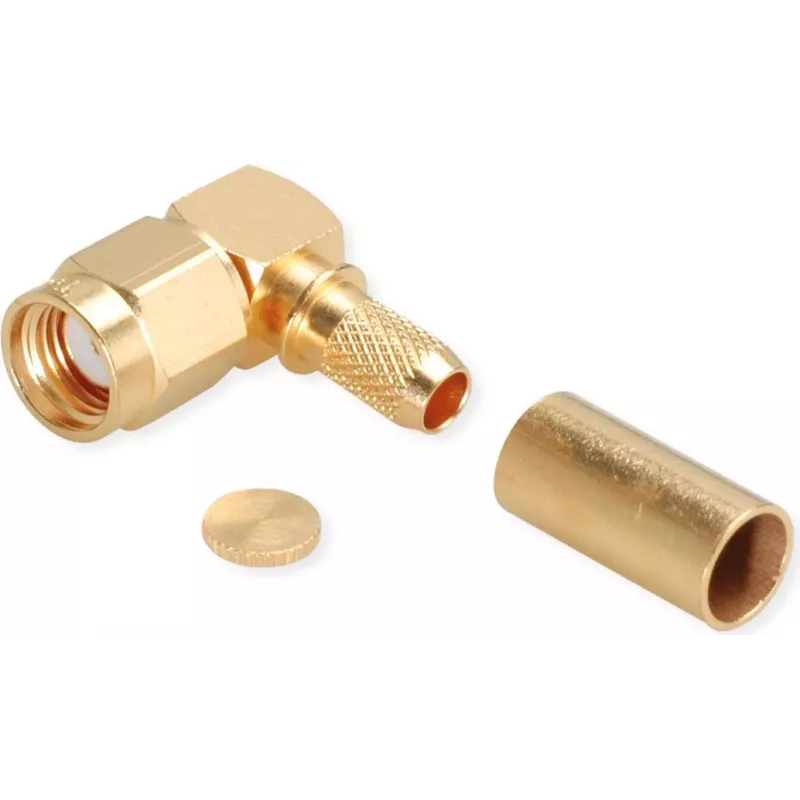

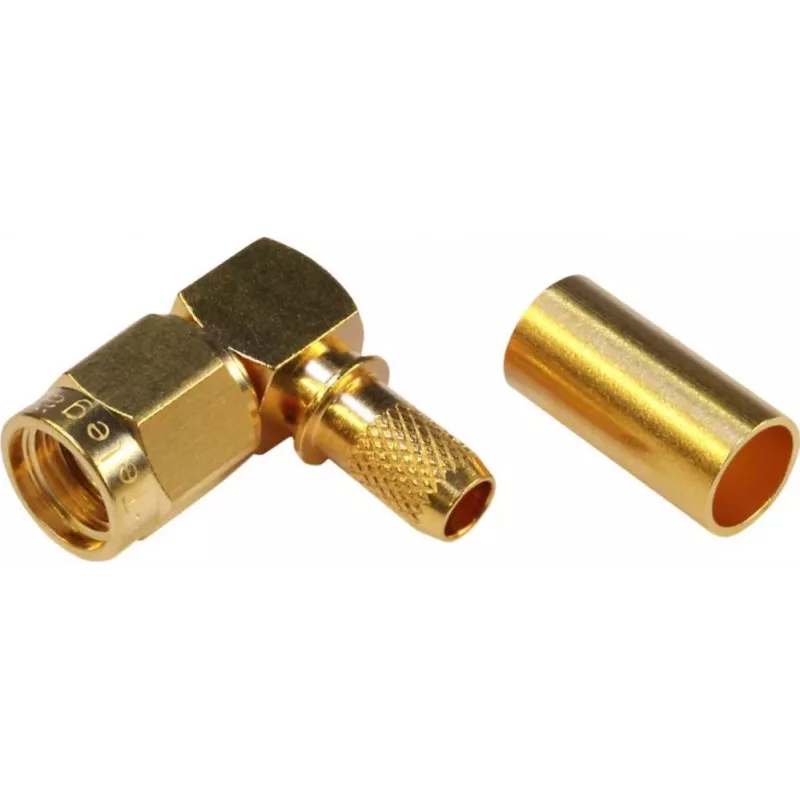

TELEGÄRTNER RP-SMA leņķa savienotājs ar presēšanas kontaktu RG-58C/U kabelim, 50 Ohm, zeltīts

Kad kabeļa izeja jānovirza taisnā leņķī, šis TELEGÄRTNER RP-SMA savienotājs nodrošina stabilu 50 omu savienojumu līdz pat 6 GHz bez liekām locīšanām. Zeltītais misiņa korpuss un PTFE izolators garantē ilgmūžību arī prasīgos apstākļos.

Galvenās priekšrocības

• Leņķa konstrukcija ļauj novirzīt kabeli taisnā leņķī, ietaupot vietu šauros montāžas punktos.
• Presēšanas kontakts nodrošina drošu un noturīgu kabeļa savienojumu.
• Zeltīts misiņa korpuss un centrālais kontakts nodrošina zemu kontaktu pretestību un izturību pret koroziju.
• Plašs darba temperatūras diapazons no -65 °C līdz +165 °C.

Kam piemērots

• RF kabeļu montāžai ar RG-58C/U vai saderīgiem kabeļiem.
• Bezvadu un antenu instalācijām, kur nepieciešams apgrieztās polaritātes SMA savienojums.
• Vietās, kur ir ierobežota telpa vai nepieciešama leņķiska kabeļa izeja.

Galvenie tehniskie parametri

• Savienotāja tips: RP-SMA spraudnis (tēviņš)
• Orientācija: taisns leņķis
• Pretestība: 50 Ohm
• Frekvenču diapazons: DC – 6 GHz
• VSWR: ≤ 1,25 pie 6 GHz
• Korpusa materiāls: misiņš, zeltīts
• Centrālais kontakts: misiņš, zeltīts
• Izolators: PTFE
• Darba temperatūra: -65 °C līdz +165 °C
• Savienošanas cikli: ≥ 500

Izmantošana

Paredzēts RF kabeļu ar RG-58C/U sagatavošanai. Pirms presēšanas pārliecinieties, ka kabeļa diametrs atbilst savienotāja specifikācijai. Izmantojiet atbilstošus presēšanas instrumentus, lai nodrošinātu uzticamu savienojumu.

Ideāli piemērots profesionāļiem, kas veido pielāgotus RF kabeļus ar nepieciešamu leņķa RP-SMA savienojumu. Pārbaudiet kabeļa saderību pirms presēšanas.
