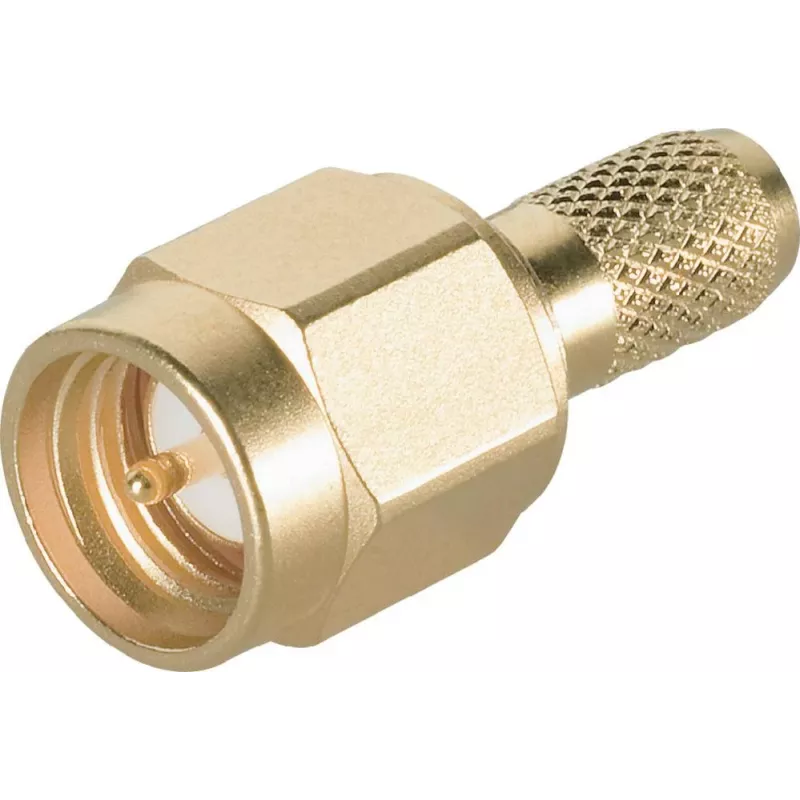

Telegärtner SMA kabeļa kontaktdakša Crimp/Solder G05 (RG-223/U, RG-142 B/U), zelta, 50 Ohm, DC-18 GHz J01150A0031

Ja jāizgatavo uzticams augstfrekvences kabelis, kas strādā līdz pat 18 GHz, šī Telegärtner SMA kontaktdakša ir īstā izvēle. Tā paredzēta RG-223/U un RG-142 B/U koaksiālajiem kabeļiem, nodrošinot zudumus minimizējošu savienojumu gan mērījumu, gan antenu sistēmās.

Galvenās īpašības

• Savienotāja sērija: SMA
• Tips: koaksiālā kontaktdakša (male)
• Montāža: kabelim
• Savienošana: ārējais vadītājs – crimp, centrālais – lodējams
• Pretestība: 50 Ohm
• Frekvenču diapazons: DC līdz 18 GHz
• VSWR: ≤ 1,25 līdz 18 GHz
• Korpusa materiāls: misiņš, zelta pārklājums
• Kontakta pārklājums: zelts
• Izolators: PTFE
• Savietojamo kabeļu grupa: G05
• Savietojamie kabeļu tipi: RG-223/U, RG-142 B/U
• Dielektriskā caursitiena spriegums: 1000 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Darba temperatūra: -65 °C līdz +165 °C

Kāpēc izvēlēties

Zelta pārklājums uz misiņa korpusa un kontakta nodrošina lielisku vadītspēju un izturību pret koroziju. PTFE izolācija saglabā stabilus parametrus gan augstās, gan zemās temperatūrās. Crimp un lodējamā konstrukcija dod izturīgu mehānisku un elektrisku savienojumu pat prasīgās RF aplikācijās.

Piemērotība

• RG-223/U vai RG-142 B/U kabeļu galos antenu sistēmās
• Paštaisītu RF testa kabeļu un komutācijas kabeļu izgatavošanai
• Augstfrekvences laboratorijas un mērījumu iekārtās

Kas jāņem vērā

Savienotājs tiek piegādāts pa vienam gabalam. Tas paredzēts G05 kabeļu grupai, tāpēc ārējā gredzena crimpēšanai nepieciešams standarta crimp instruments, bet centrālais kontakts ir jāpielodē.

Padoms: pirms crimpēšanas vienmēr notīriet kabeļa ekrānu un pārbaudiet, vai centrālais vads ir taisns un tīrs – tas garantē labāko VSWR. Ieteicams izmantot pretestības mērītāju, lai pārliecinātos, ka nav īssavienojuma starp centrālo vadu un ekrānu.
