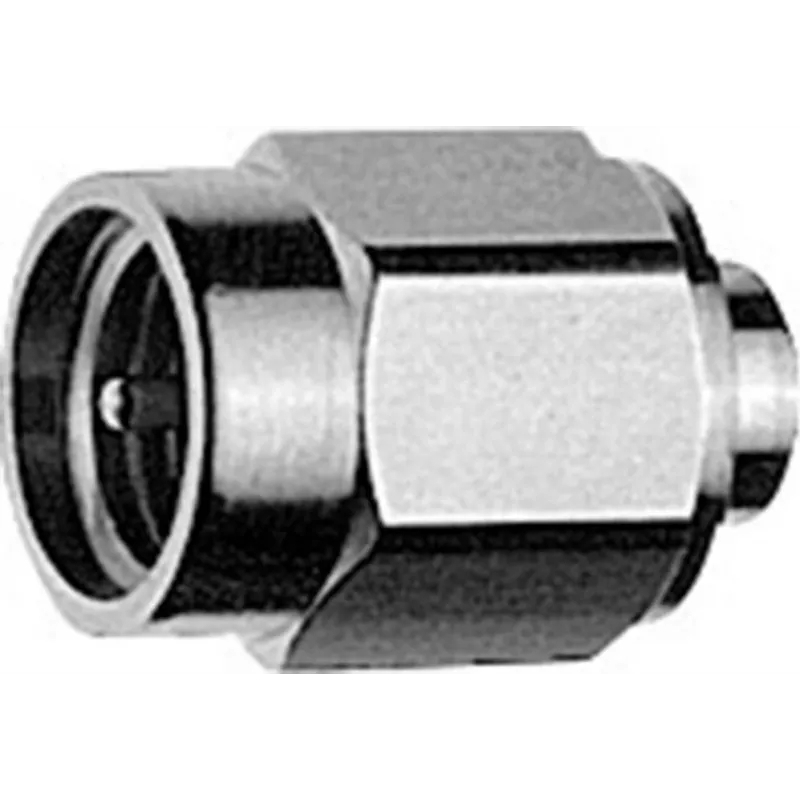

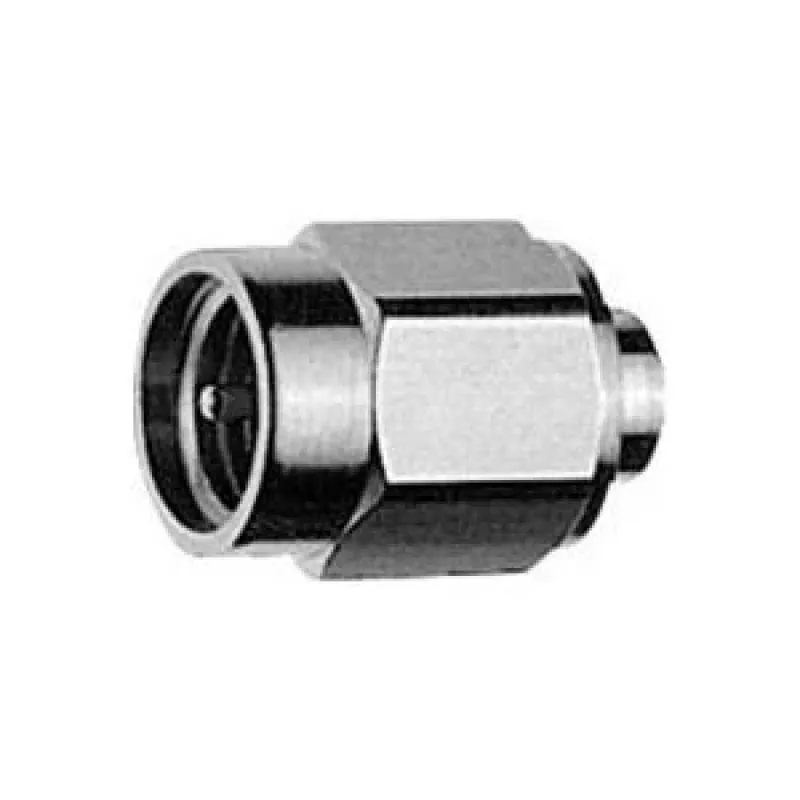

Telegärtner SMA kabeļa spraudnis G11 ar iekšējo vadītāju, IP68, C01, G11 (UT-85), zelta (standarta) – 5 gab.

Ja strādājat ar puscietajiem UT-85 kabeļiem, Telegärtner SMA spraudnis G11 ar zelta pārklājumu un IP68 aizsardzību ir tas, ko vēlaties savā komplektā. Šis savienotājs nodrošina uzticamu savienojumu augstfrekvences lietojumos līdz pat 18 GHz, un iekļautais iekšējais vadītājs atvieglo montāžu.

Galvenās priekšrocības

• Zelta pārklājums uz misiņa korpusa un kontakta – zema kontaktu pretestība un izcila korozijas izturība.
• IP68 aizsardzības klase – pasargā no putekļiem un īslaicīgas iegremdēšanas ūdenī.
• Piemērots līdz 18 GHz – ideāli testēšanas un mērījumu iekārtām, telekomunikāciju infrastruktūrai, militārām un aerokosmisko sistēmām.
• Iekļauts iekšējais vadītājs – vienkārša terminācija.
• 5 gab. iepakojumā – ērti sērijveida ražošanai vai remontiem.

Kam piemērots

RF inženieriem un tehniķiem, kas strādā ar puscietajiem UT-85 (G11) kabeļiem. Savienotājs nodrošina stabilu elektrisko veiktspēju arī skarbos apstākļos, pateicoties zelta pārklājumam un IP68 blīvējumam.

Tehniskā specifikācija

• Savienotāja tips: SMA tēviņš (spraudnis)
• Saderīgs kabelis: puscietais UT-85 (G11)
• Impedance: 50 Ohm
• Frekvenču diapazons: līdz 18 GHz
• Korpusa materiāls: misiņš ar zelta pārklājumu
• Kontakta pārklājums: zelts
• Izolators: PTFE
• IP aizsardzība: IP68
• Terminācija: lodēšana/ crimp
• Iepakojuma izmērs: 5 gab.

Lietošanas piemēri

• RF testēšanas un mērījumu sistēmas
• Telekomunikāciju infrastruktūra
• Militārās un aerokosmisko sakaru sistēmas
• Āra antenu savienojumi, kur nepieciešama ūdensnecaurlaidība

Kas jāzina

Savienotājs ir daļa no Telegärtner G11 sērijas, ražotāja kods C01. Piegādāts 5 gab. iepakojumā.

Padoms: pirms lodēšanas notīriet UT-85 kabeļa galu un pārliecinieties, ka iekšējais vadītājs ir pareizi ievietots. IP68 aizsardzība tiek nodrošināta tikai tad, ja savienotājs ir pareizi uzstādīts un pievilkts.
