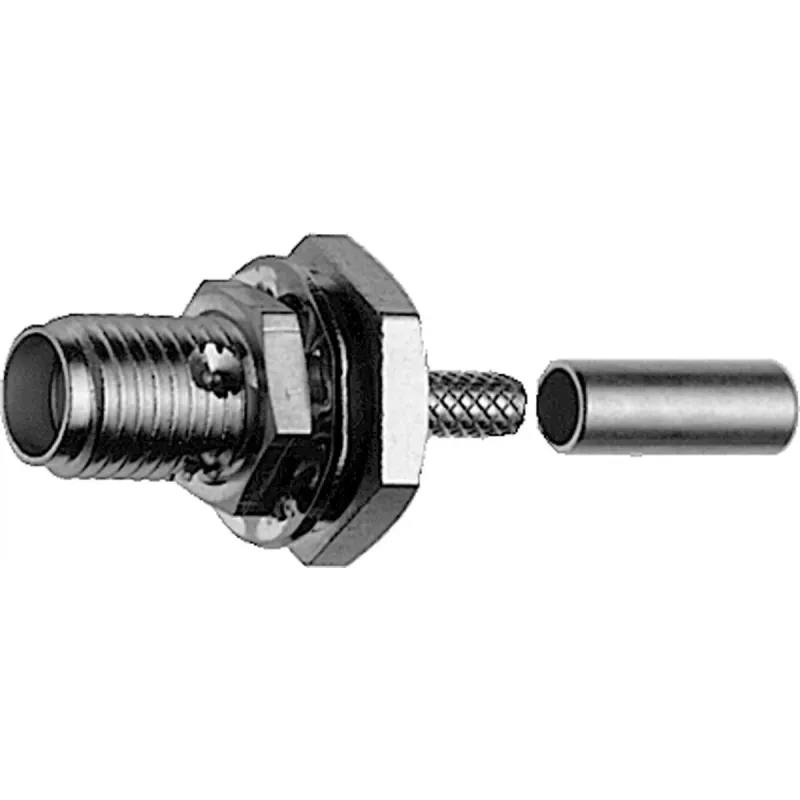

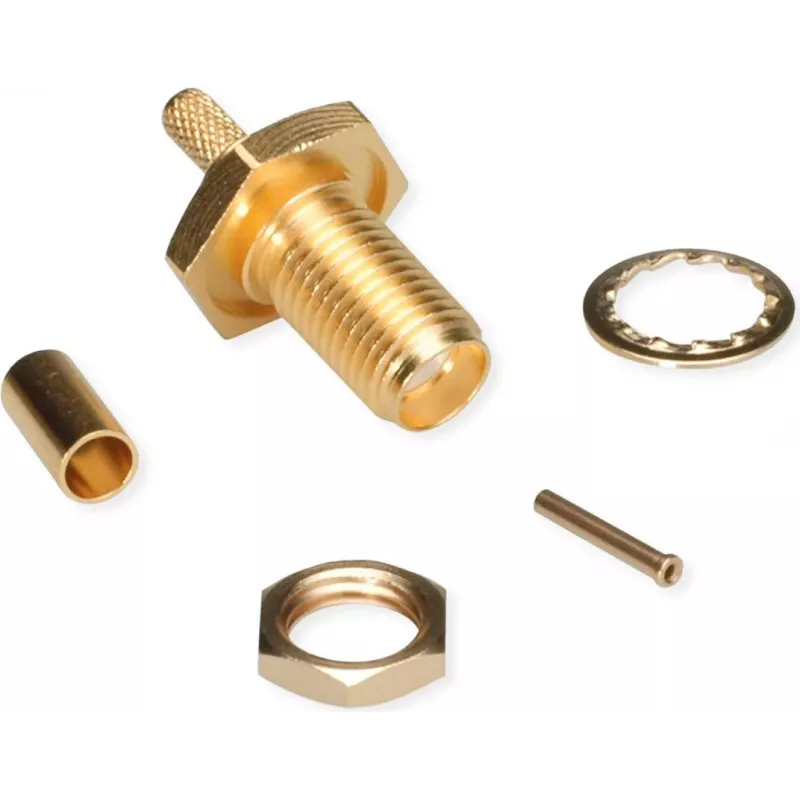

Telegärtner SMA ligzdas savienotājs RG-316/U kabeļa presēšanai, zelta pārklājums, 5 gab. (J01151A0001)

Ja jums bieži nākas lodēt SMA savienotājus pie RG-316/U kabeļa, zināt, cik tas ir laikietilpīgi un riskanti — pārkarsēts dielektriķis, nekvalitatīvs kontakts, bojāts kabelis. Telegärtner J01151A0001 novērš šo problēmu: tas ir presējams (crimp) SMA ligzdas savienotājs, kas paredzēts tieši RG-316/U un tamlīdzīgiem kabeļiem. Komplektā 5 gabali, tāpēc varat aprīkot vairākus kabeļus vai vienkārši turēt rezervi.

Kāpēc izvēlēties šo savienotāju

Presēšanas metode nodrošina ātru, atkārtojamu un mehāniski izturīgu savienojumu bez lodēšanas. Zelta pārklājums uz kontakta un korpusa samazina kontakta pretestību un pasargā no korozijas, kas ir īpaši svarīgi augstfrekvences signāliem. Savienotājs darbojas līdz pat 6 GHz, tāpēc tas ir piemērots gan profesionālām RF sistēmām, gan hobija projektiem.

Kam tas noderēs

• RG-316/U, RG-174/U, RG-188/U un LMR-100 kabeļu montāžai
• RF aplikācijām līdz 6 GHz
• Iekārtu remontam un kabeļu izgatavošanai uz vietas
• Testa un mērījumu iekārtām, antenu pieslēgumiem

Galvenie tehniskie dati

• Savienotāja tips: SMA ligzda (female)
• Montāžas tips: kabeļa montāža
• Korpusa stils: taisns
• Savienošanas metode: presēšana (crimp)
• Saderīgie kabeļi: RG-316/U, RG-174/U, RG-188/U, LMR-100
• Impedance: 50 Ohm
• Frekvenču diapazons: no DC līdz 6 GHz
• Kontakta pārklājums: zelts
• Korpusa pārklājums: zelts
• Kontakta materiāls: berilija varš
• Korpusa materiāls: misiņš
• Izolatora materiāls: PTFE
• Dielektriskā pārbaudes spriegums: 750 Veff (RMS)
• Izolācijas pretestība: ≥ 5 GΩ
• Darba temperatūra: no -65 °C līdz +165 °C
• Savienošanas cikli: ≥ 500
• Atbilstība RoHS: jā
• Daudzums iepakojumā: 5 gab.

Kā lietot

Noņemiet kabeļa apvalku atbilstoši savienotāja garumam, atsedziet pinumu un centrālo vadītāju. Uzspiediet kontakta uzmavu uz centrālā vadītāja un ievietojiet to savienotāja korpusā. Pēc tam uzspiediet korpusa uzmavu uz kabeļa pinuma un noblīvējiet ar presēšanas instrumentu. Ieteicams izmantot speciālu crimp tool, kas paredzēts SMA savienotājiem, lai nodrošinātu pareizu spiedienu un izvairītos no kabeļa bojājumiem.

Padoms: pirms presēšanas vienmēr pārbaudiet, vai centrālais vadītājs ir tīrs un nav nokļuvis zem pinuma. Nelietojiet pārāk lielu spēku, lai nesaspiestu dielektriķi — tas var mainīt impedanci. Ja strādājat ar augstfrekvences signāliem, izmantojiet kvalitatīvu presēšanas instrumentu un pārbaudiet savienojumu ar testeri.
