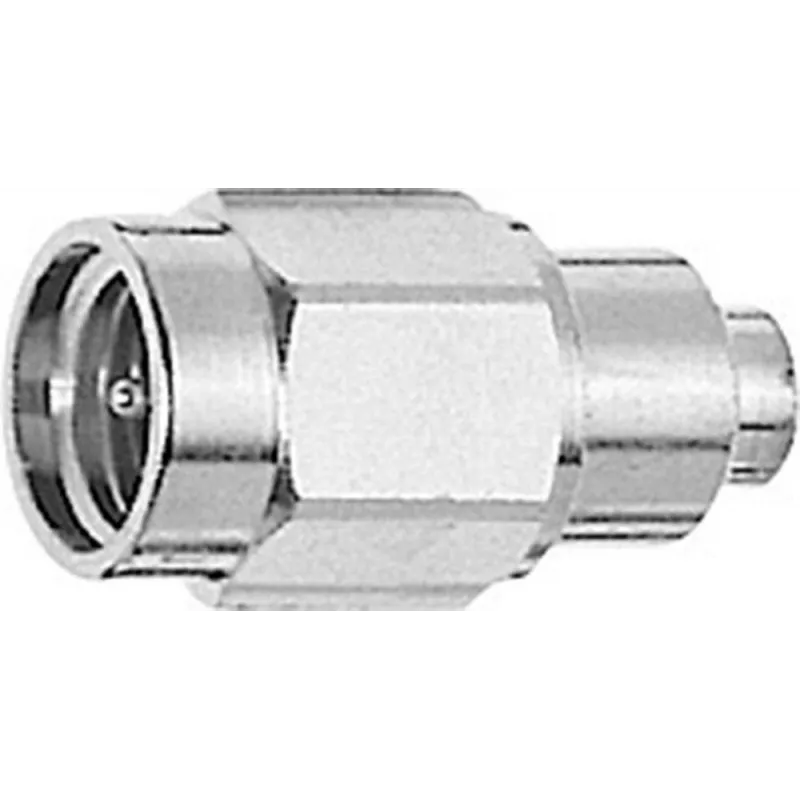

Telegärtner SMA noslēguma rezistors 1 W, 34 dB / 2 GHz, 23 dB / 6 GHz, Telealloy (J01152A0018)

Neizmantoti RF porti var radīt atstarojumus, kas traucē signāla kvalitāti un var pat sabojāt jutīgas iekārtas. Telegärtner SMA noslēguma rezistors no Telealloy sērijas nodrošina precīzu 50 Ohm slodzi, absorbējot signāla jaudu un novēršot atstarojumus līdz pat 6 GHz.

Galvenās priekšrocības

• SMA spraudnis (vīrišķais), 50 Ohm pretestība
• Plašs frekvenču diapazons: no līdzstrāvas līdz 6 GHz
• Zems VSWR: ≤1,10 līdz 2 GHz, ≤1,20 līdz 4 GHz, ≤1,30 līdz 6 GHz
• Izturīga konstrukcija: misiņa korpuss ar niķeļa pārklājumu, zelta pārklājums uz iekšējā vadītāja, PTFE izolators
• Plašs darba temperatūras diapazons: no -55 °C līdz +155 °C

Praktiskais pielietojums

Ideāli piemērots neizmantotu RF portu noslēgšanai, testēšanai un kalibrēšanai laboratorijas un lauka apstākļos. Rezistoru noslēgums absorbē signāla jaudu, novēršot atstarojumus, kas var pasliktināt sistēmas veiktspēju.

Pilna specifikācija

• Savienotāja tips: SMA spraudnis (vīrišķais)
• Pretestība: 50 Ohm
• Jaudas nomināls: 1 W (CW)
• Frekvenču diapazons: DC - 6 GHz
• VSWR (DC - 2 GHz): ≤ 1,10
• VSWR (2 - 4 GHz): ≤ 1,20
• VSWR (4 - 6 GHz): ≤ 1,30
• Atgriešanās zudumi @ 2 GHz: 34 dB
• Atgriešanās zudumi @ 6 GHz: 23 dB
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Iekšējā vadītāja materiāls: misiņš, zelta pārklājums
• Izolatora materiāls: PTFE
• Darba temperatūra: no -55 °C līdz +155 °C

Nobeiguma piezīme

Uzticams augstfrekvences noslēgums profesionālām RF vajadzībām.
