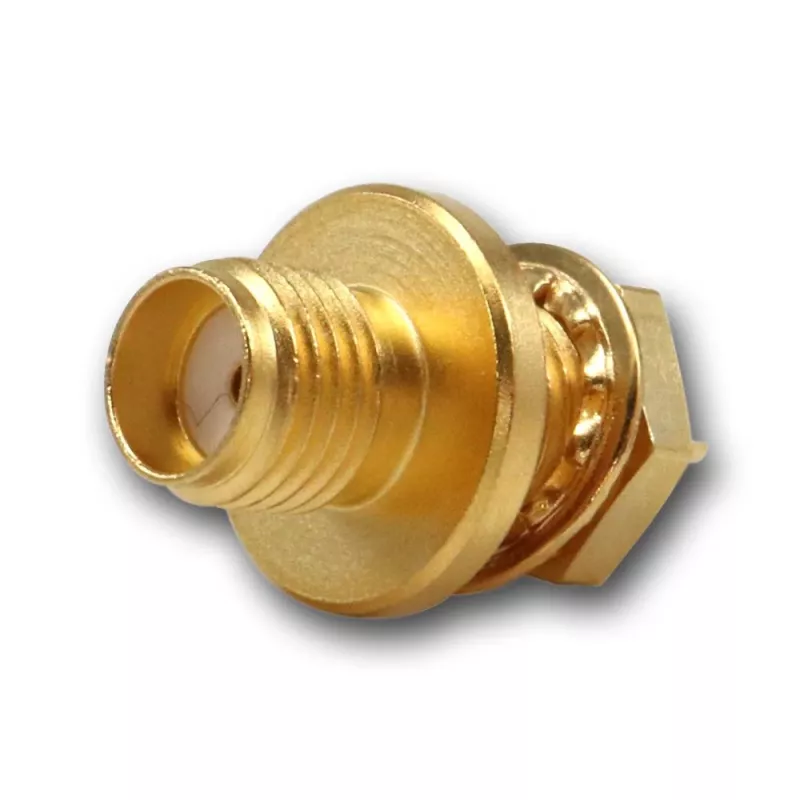

Telegärtner SMA savienotājs, priekšējā montāža, blīvējošais gredzens, Z27, zelta, 5 gab. (J01151A1081)

Kad panelī jāizvieto augstfrekvences savienojums, kas strādā stabili līdz pat 18 GHz, parasti tiek izvēlēts Telegärtner SMA savienotājs. Šis modelis J01151A1081 nodrošina zemu VSWR (≤ 1,25 pie 6 GHz) un uzticamu signāla pārraidi pat prasīgos apstākļos.

Galvenās priekšrocības

• Zelta pārklājums uz misiņa korpusa un berilija vara kontakta – zema kontaktu pretestība un izturība pret koroziju
• PTFE izolators – augsta temperatūras noturība un zemi zudumi

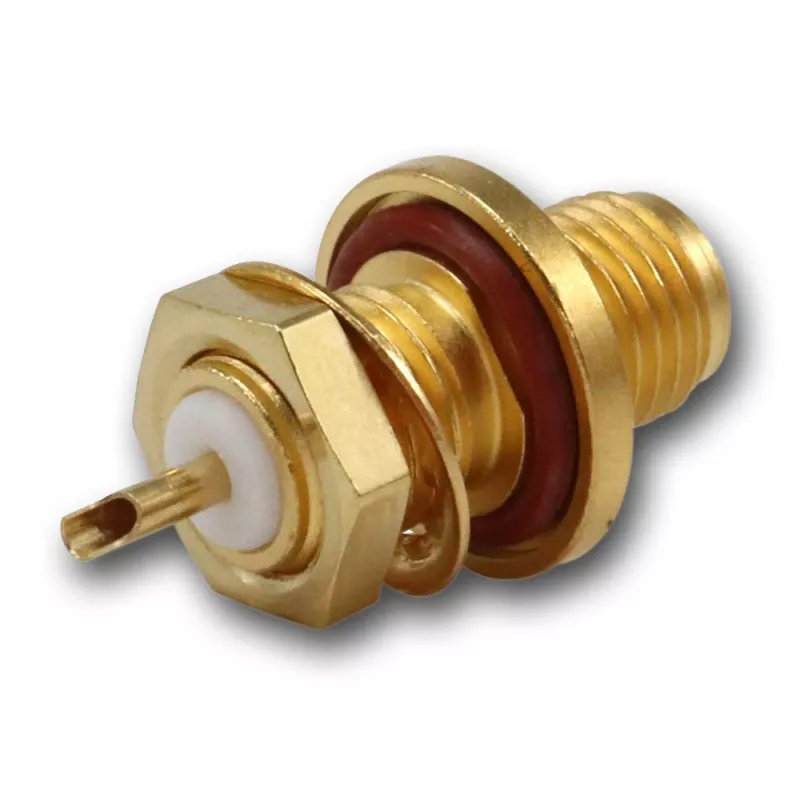

• Komplektā iekļauts blīvējošais gredzens – aizsardzība pret mitrumu un putekļiem
• Plašs darba temperatūras diapazons: no -65 °C līdz +165 °C
• Ilgs kalpošanas laiks – 500 savienošanas cikli

Kam piemērots

Šis savienotājs ir ideāls risinājums RF inženieriem, elektronikas entuziastiem un profesionāļiem, kuri montē iekārtas panelī un vēlas nodrošināt stabilu 50 omu savienojumu. Piemērots gan testa iekārtām, gan sakaru sistēmām, gan arī DIY projektiem, kur nepieciešama augsta precizitāte.

Tehniskā specifikācija

• Savienotāja tips: SMA ligzda (female)
• Montāžas tips: panelī (bulkhead), priekšējā montāža
• Impedance: 50 Ohm
• Frekvences diapazons: no DC līdz 18 GHz
• VSWR: ≤ 1,25 pie 6 GHz
• Dielektriskā caursitiena spriegums: 1000 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Kontaktu pretestība: centrālais ≤ 3 mΩ, ārējais ≤ 2 mΩ
• Korpusa materiāls: misiņš, zelta pārklājums
• Izolators: PTFE
• Montāžas vītne: M8x0,75
• Sērija: Z27

Kā lietot

Uzstādiet savienotāju panelī, izmantojot M8x0,75 vītni. Pievienojiet koaksiālo kabeli ar atbilstošu SMA konektoru. Pārliecinieties, ka blīvējošais gredzens ir pareizi novietots, lai nodrošinātu aizsardzību pret vides iedarbību. Ieteicams izmantot griezes momenta atslēgu, lai pievilktu savienojumu atbilstoši ražotāja specifikācijām.

Mūsu vērtējums

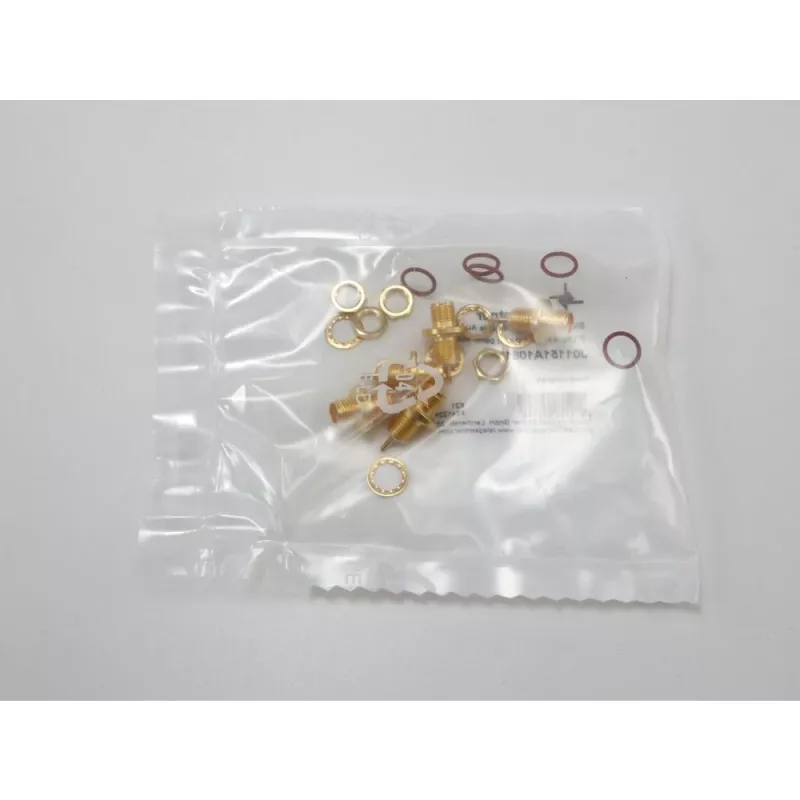

Precīzs SMA savienotājs, kas izstrādāts augstfrekvences veiktspējai un uzticamai montāžai panelī. Zelta pārklājums un blīvējošais gredzens padara to piemērotu profesionālām RF sistēmām. Iepakojumā 5 gab.
