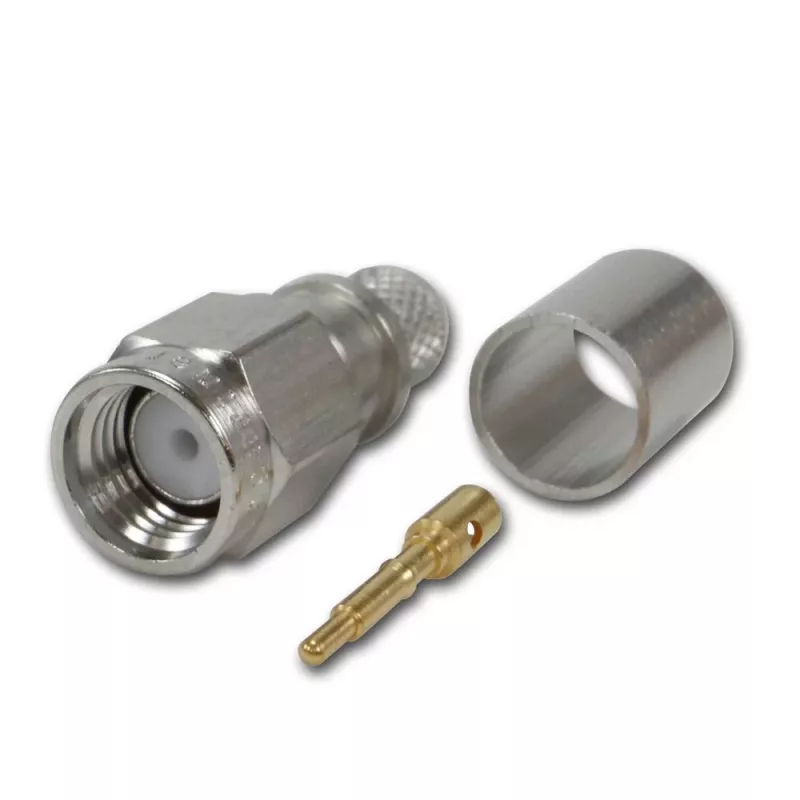

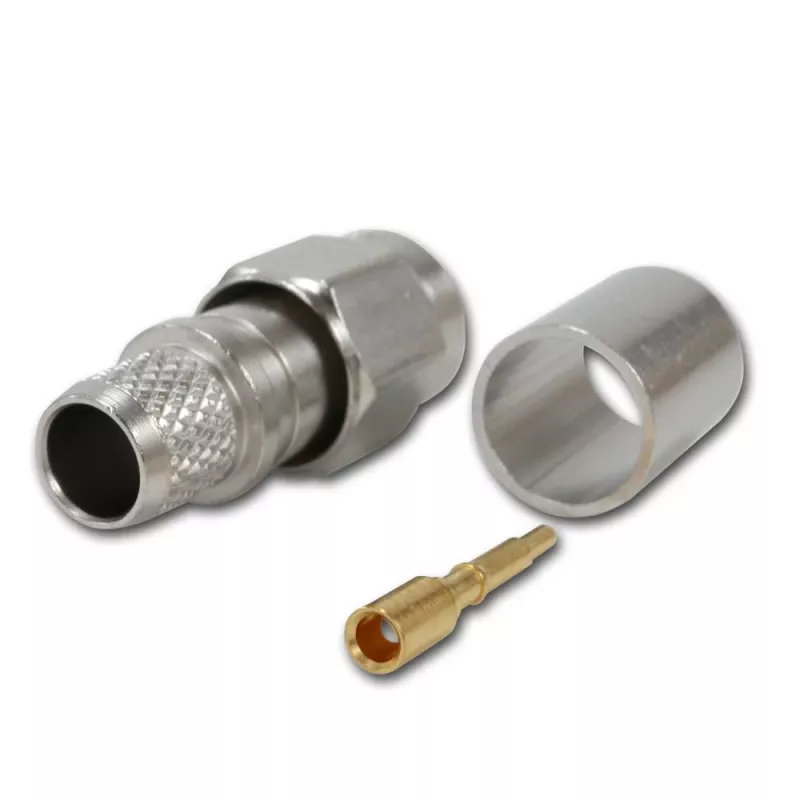

Telegärtner SMA taisns kontaktdakša crimp G30 (1.5/3.8), H 155, Low Loss 1.4/3.8 crimp/crimp koaksiālais savienotājs J01150A0618

Ja jūs strādājat ar H 155 vai Low Loss 1.4/3.8 koaksiālajiem kabeļiem, šis Telegärtner SMA taisnais kontaktdakša savienotājs nodrošina uzticamu crimp savienojumu līdz pat 18 GHz. Tā zelta pārklājuma misiņa korpuss un berilija vara centrālais kontakts garantē zudumus un stabilu veiktspēju pat prasīgās signāla ķēdēs.

Galvenās specifikācijas

• Savienotāju sērija: SMA
• Savienotāja tips: kontaktdakša (tēviņš)
• Korpusa stils: taisns
• Savienošanas metode: crimp/crimp
• Impedance: 50 Ohm
• Frekvences diapazons: DC līdz 18 GHz
• Saderīgo kabeļu grupa: G30 (H 155, Low Loss 1.4/3.8)
• Korpusa materiāls: misiņš, zelta pārklājums
• Centrālais kontakts: berilija varš, zelta pārklājums
• Izolators: PTFE
• Maksimālais VSWR: 1.25 pie 18 GHz
• Dielektriskā caursitiena spriegums: 1000 Veff
• Darba temperatūra: -65 °C līdz +165 °C
• Savienošanas cikli: ≥500

Kāpēc izvēlēties

Precīzi apstrādātas detaļas un zelta pārklājums nodrošina konsekventu impedanci un minimālu atstarojumu visā 18 GHz joslā. Crimp/crimp dizains nodrošina drošu un atkārtojamu savienojumu gan iekšējam, gan ārējam vadītājam, samazinot instalācijas kļūdas lauka apstākļos.

Ideāli lietošanas gadījumi

• RF testēšanas un mērījumu iekārtas
• Antenu padeves līnijas un bāzes staciju starpsavienojumi
• Laboratorijas un ražošanas testu iekārtas
• Augstfrekvences kabeļu mezgli

Noderīga informācija

Savienotājs ir paredzēts kabeļiem ar 1.5/3.8 mm iekšējo/ārējo diametru, tostarp H 155 un Low Loss 1.4/3.8 tipiem. Tas atbalsta vairāk nekā 500 savienošanas ciklus, padarot to piemērotu atkārtotai pievienošanai/atvienošanai.
