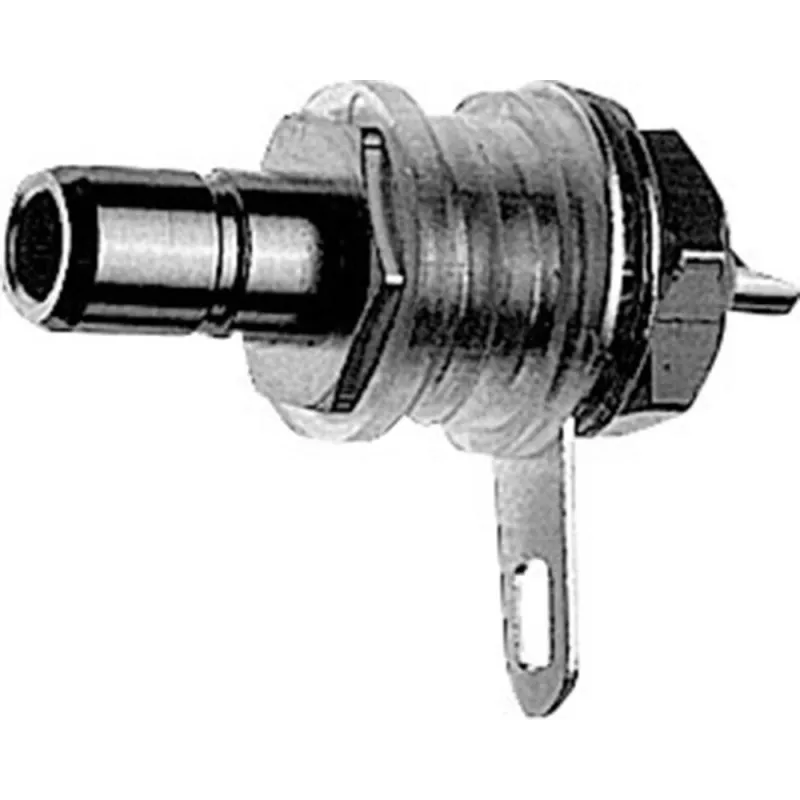

Telegärtner SMB ligzdas savienotājs, panel montāža, 50 Ohm, zelta/niķeļa pārklājums, lodēšanas terminācija J01160A0271

Frekvenču diapazons līdz 4 GHz un VSWR ≤ 1,3 — šis Telegärtner SMB ligzdas savienotājs ir paredzēts profesionālām RF aplikācijām, kur svarīga gan elektriskā veiktspēja, gan mehāniskā izturība.

Kāpēc izvēlēties šo savienotāju

• Zelta pārklājums (0,8 µm) uz kontaktiem nodrošina lielisku vadītspēju un korozijas izturību.
• PTFE izolators samazina dielektriskos zudumus un nodrošina augstu termisko stabilitāti.
• Panel montāžas dizains ar 6,4 mm montāžas atveri ļauj droši uzstādīt savienotāju panelī.
• Augsta izolācijas pretestība ≥ 10 GΩ un dielektriskā caursitiena spriegums 1000 V RMS.
• Izturība vismaz 500 savienošanas cikli — ilgs kalpošanas laiks.

Tehniskie dati

• Savienotāju sērija: SMB
• Savienotāja tips: ligzda (female)
• Korpusa stils: taisns
• Montāžas tips: panel montāža (bulkhead)
• Impedance: 50 Ohm
• Terminācijas veids: lodēšana (centrālais un ārējais kontakts)
• Frekvenču diapazons: DC – 4 GHz
• Spriegums: 335 V (RMS)
• Dielektriskā caursitiena spriegums: 1000 V (RMS)
• Izolācijas pretestība: ≥ 10 GΩ
• VSWR: ≤ 1,3 pie 4 GHz
• Izturība: ≥ 500 savienošanas cikli
• Darba temperatūra: -65 °C līdz +165 °C
• Kontaktu pārklājums: zelts (0,8 µm)
• Korpusa pārklājums: niķelis (2 µm)
• Izolatora materiāls: PTFE
• Panel montāžas atveres diametrs: 6,4 mm

Kam piemērots

Šis savienotājs ir ideāls RF inženieriem, elektronikas entuziastiem un profesionāļiem, kas būvē koaksiālās kabeļu montāžas, testēšanas iekārtas vai sakaru sistēmas. Pateicoties panel montāžai, tas ir īpaši piemērots iekārtu priekšējiem paneļiem, kur nepieciešams izturīgs un uzticams savienojums.

Kā lietot

Uzstādiet savienotāju panelī, izmantojot 6,4 mm atveri. Pielodējiet centrālo vadītāju un ekrānu pie attiecīgajiem kontaktiem. Pārliecinieties, ka lodēšana ir tīra un bez aukstiem lodējumiem, lai nodrošinātu optimālu RF veiktspēju. Pēc uzstādīšanas pārbaudiet VSWR ar atbilstošu testa aprīkojumu.

Padoms: vienmēr izmantojiet pretestību atbilstošu kabeli (50 Ohm) un pārbaudiet, vai savienotājs ir cieši pievilkts pie paneļa, lai izvairītos no signāla zudumiem.
