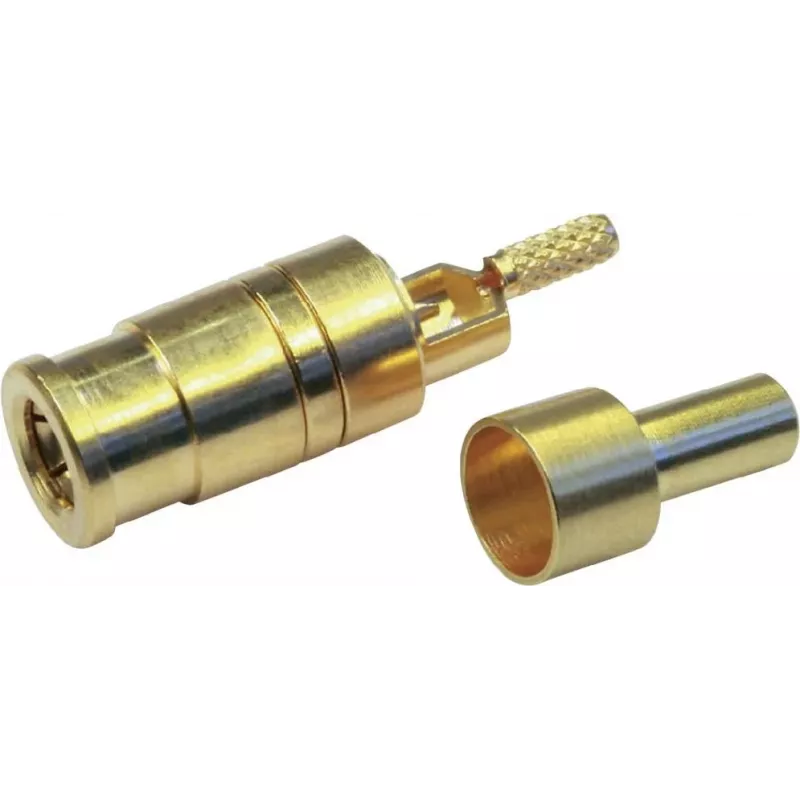

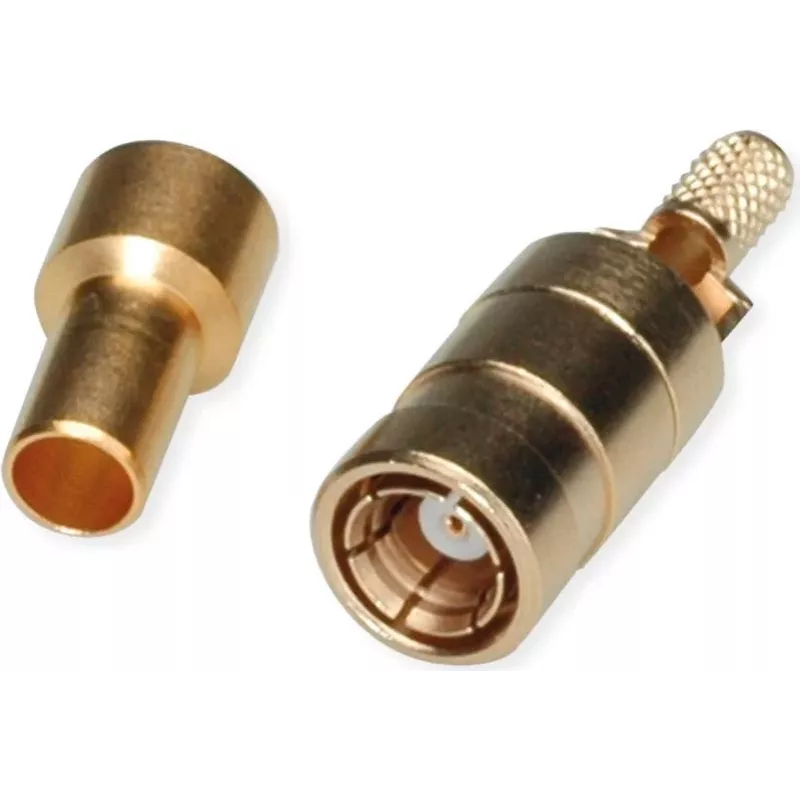

Telegärtner SMB ligzdas savienotājs PCB montāžai, taisns, 50 Ohm, zelta pārklājums

RF inženieriem un PCB dizaineriem, kas strādā ar kompaktiem bezvadu moduļiem, testa iekārtām vai instrumentiem, Telegärtner SMB ligzdas savienotājs nodrošina uzticamu 50 Ohm saskarni montāžai uz plates. Tā taisnais lodēšanas kājiņu dizains ir piemērots blīvam izvietojumam, kur vietas ir maz un nepieciešama signāla integritāte līdz 4 GHz.

Galvenās specifikācijas

• Savienotāju sērija: SMB
• Savienotāja tips: ligzda (female)
• Savienotāja stils: taisns
• Impedance: 50 Ohm
• Montāžas tips: PCB montāža
• Savienošanas metode: lodēšana
• Frekvenču diapazons: DC līdz 4 GHz
• VSWR (maks.): 1,3 pie 4 GHz
• Centrālā kontakta materiāls: berilija varš (CuBe2), zelta pārklājums
• Ārējā kontakta materiāls: misiņš (CuZn39Pb3), zelta pārklājums
• Izolatora materiāls: PTFE
• Korpusa materiāls: misiņš (CuZn39Pb3), zelta pārklājums
• Darba temperatūras diapazons: -65 °C līdz +165 °C
• Savienošanas cikli: ≥ 500
• Dielektriskā caursitiena spriegums: 750 Veff

Kāpēc izvēlēties

Zelta pārklājums gan centrālajam, gan ārējam kontaktam nodrošina zemu kontaktu pretestību un ilgstošu korozijas izturību. PTFE izolators saglabā stabilas dielektriskās īpašības plašā temperatūras diapazonā, padarot šo savienotāju piemērotu prasīgām vidēm.

Ideāli lietošanas gadījumi

• Bezvadu sakaru moduļi
• RF testa iekārtas
• Medicīnas ierīces
• Rūpnieciskā instrumentācija

Labi zināt

Šis savienotājs tiek pārdots atsevišķi. Tas ir paredzēts lodēšanai pie iespiedshēmas plates, nodrošinot drošu mehānisku un elektrisku savienojumu.

Padoms: lodējot šo SMB ligzdu, izmantojiet zemas jaudas lodāmuru un īsu lodēšanas laiku, lai nesabojātu PTFE izolatoru. Pārbaudiet, vai centrālais kontakts ir tīrs un bez lodalvas pārpalikumiem, lai saglabātu 50 Ohm impedanci.
