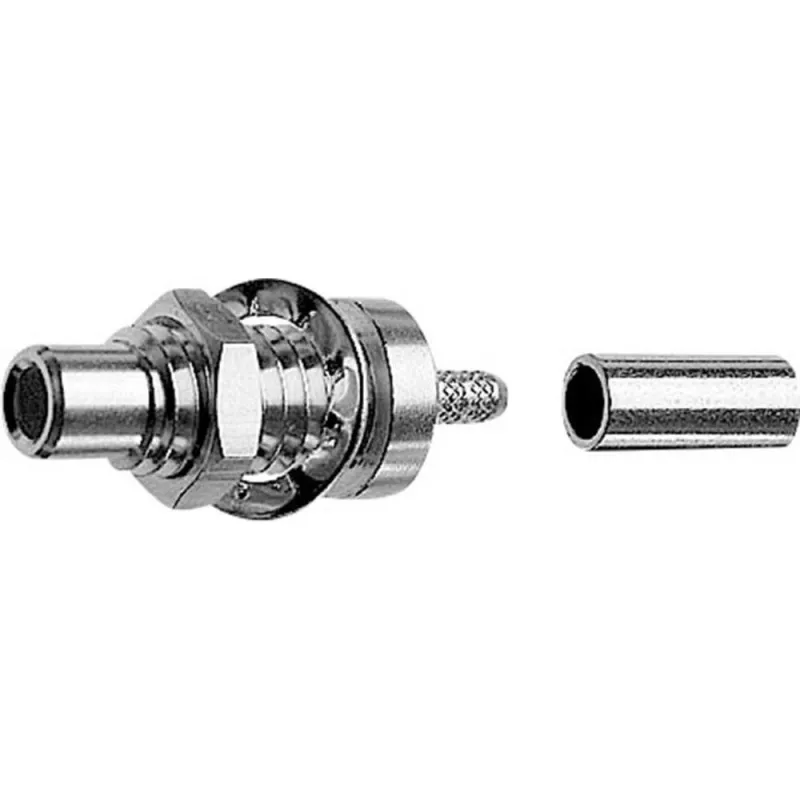

Telegärtner SMC savienotājs, panel mount, 50 Ohm, lodējams, niķeļa korpuss, zelta centrālais kontakts J01170A0151

Kad panelī jāizvieto koaksiālais savienojums, bet vietas ir maz, Telegärtner SMC savienotājs nodrošina drošu un stabilu risinājumu. Tā vītņotais savienojums un lodējamais centrālais kontakts ļauj izveidot uzticamu savienojumu ar maza diametra koaksiālo kabeli.

Galvenās specifikācijas

• Savienotāju sērija: SMC
• Savienotāja tips: kontaktdakša (tēviņš)
• Montāžas tips: panel mount / bulkhead
• Korpusa stils: taisns
• Pretestība: 50 Ohm
• Savienošanas metode: lodējams (centrālais kontakts)
• Frekvenču diapazons: DC līdz 10 GHz
• Sprieguma nomināls: 335 Veff
• VSWR: ≤ 1,25 (DC-6 GHz), ≤ 1,35 (6-10 GHz)
• Darba temperatūra: -65 °C līdz +165 °C
• Savienošanas cikli: ≥ 500
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Centrālā kontakta pārklājums: zelts
• Izolatora materiāls: PTFE
• Savienošanas mehānisms: vītņots (M7 x 0,75)
• Maksimālais paneļa biezums: 3,2 mm
• Ieteicamais montāžas caurums: 6,4 mm

Kāpēc izvēlēties

Šis savienotājs nodrošina stabilus elektriskos parametrus līdz pat 10 GHz ar zemu VSWR, kas ir svarīgi augstfrekvences signāla integritātei. Zelta pārklājums uz centrālā kontakta samazina kontakta pretestību un pasargā no korozijas, savukārt niķeļa pārklājums uz misiņa korpusa nodrošina izturību un estētisku izskatu.

Ideāli izmantošanas gadījumi

• Panelī montēti RF savienojumi testēšanas un mērīšanas iekārtās
• Kompaktas radiosakaru ierīces
• Antenas caurlaides uz korpusiem
• Individuāli RF kabeļu mezgli

Noderīgi zināt

SMC saskarne ir miniatūrs vītņots savienotājs, mazāks par SMA, bieži izmantots vietās, kur ir ierobežota telpa. Lodēšanas savienojums prasa pamata lodēšanas iemaņas un atbilstošus instrumentus. Panel mount dizains ļauj tieši montēt uz šasijas vai paneļa, kura biezums nepārsniedz 3,2 mm.

Padoms: pirms lodēšanas notīriet centrālo kontaktu un kabeļa vadu, izmantojiet kvalitatīvu lodmetālu un pārbaudiet savienojuma pretestību ar multimetru. Lai nodrošinātu ilgmūžību, savienojot un atvienojot, vienmēr turiet aiz savienotāja korpusa, nevis aiz kabeļa.
