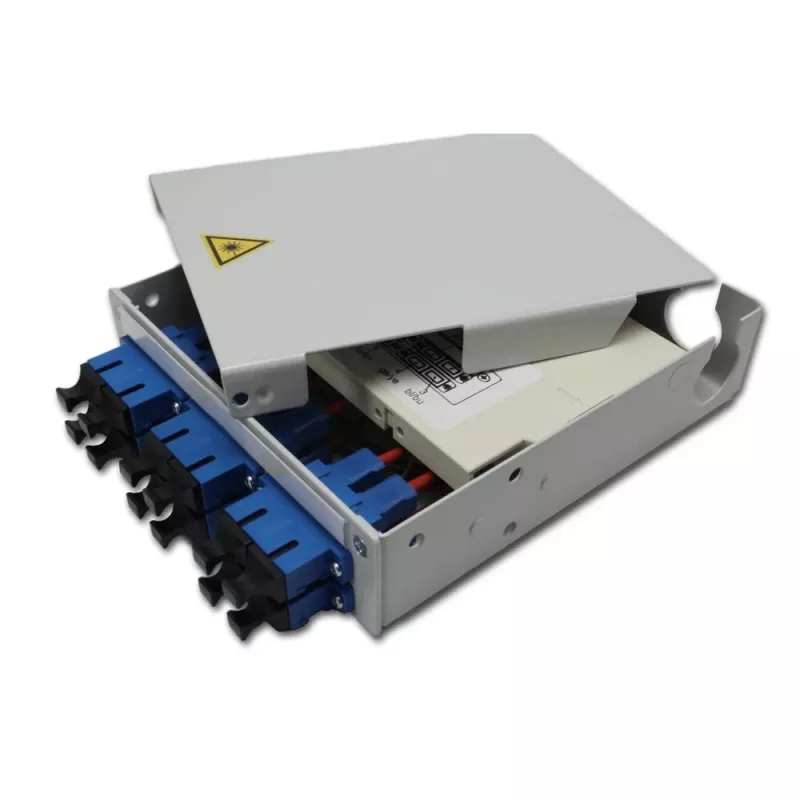

Telegärtner STX DIN sliedes optiskās šķiedras sadalītājs, 6x SC Duplex vienmoda, 12 šķiedru savienojumu kasete, pigtaili, gatavs savienošanai H82050E0002

Ja meklējat kompaktu risinājumu vienmoda optiskās šķiedras sadalei tieši DIN sliedes iekārtu skapī, Telegärtner STX H82050E0002 ir domāts tieši tam. Tā korpuss ir no pulverkrāsota tērauda, gaiši pelēkā tonī (RAL 7035), un tas aizņem minimālu vietu uz TS35 sliedes.

Kāpēc izvēlēties šo sadalītāju

• 6 SC duplex porti priekšpanelī ļauj pieslēgt līdz 12 vienmoda šķiedrām (E9/125 µm).

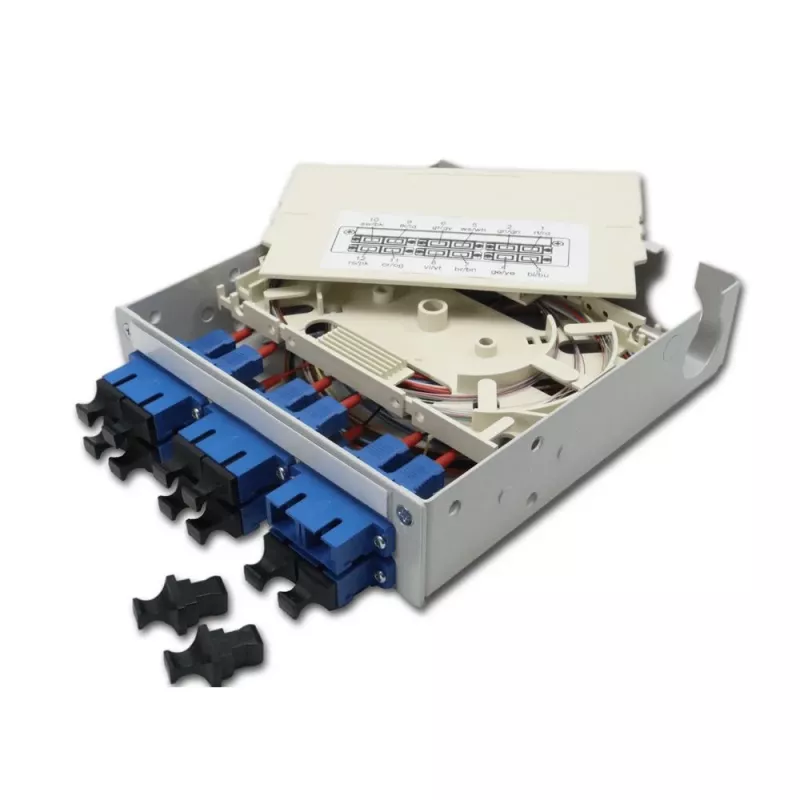

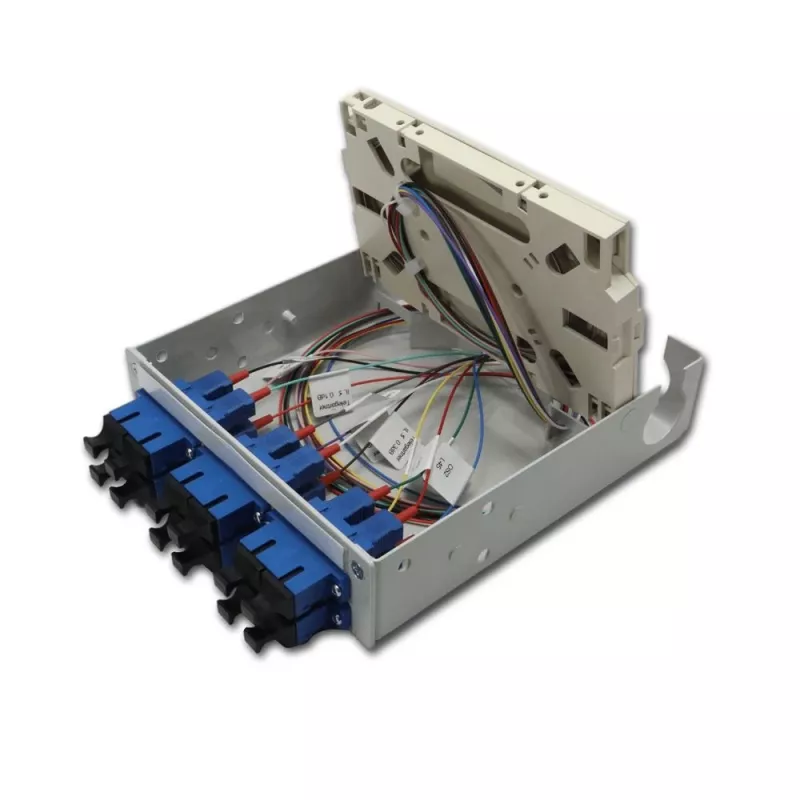

• Komplektā iekļauta 12 šķiedru savienojumu kasete un 12 krāsaini pigtaili ar SC konektoriem, kas jau sagatavoti metināšanai.
• Montāža uz DIN sliedes TS35 – vienkārša integrācija industriālo automatizācijas, ēku kabeļu un datu centru risinājumos.
• IP20 aizsardzības klase un darba temperatūras diapazons no -20°C līdz +70°C nodrošina uzticamu darbību dažādos apstākļos.

Kam piemērots

Šis sadalītājs ir praktisks risinājums tiem, kas strādā ar vienmoda optisko tīklu infrastruktūru – sākot no sistēmu integratoriem līdz uzņēmumu IT nodaļām, kas vēlas sakārtotu un viegli apkopjamu šķiedru sadali. Pateicoties iebūvētajai savienojumu kasetei un jau sagatavotajiem pigtailiem, montāža ir ātra un vienkārša.

Galvenie tehniskie dati

• Produkta tips: Optiskās šķiedras sadalītājs / korpuss
• Montāža: DIN sliede TS35

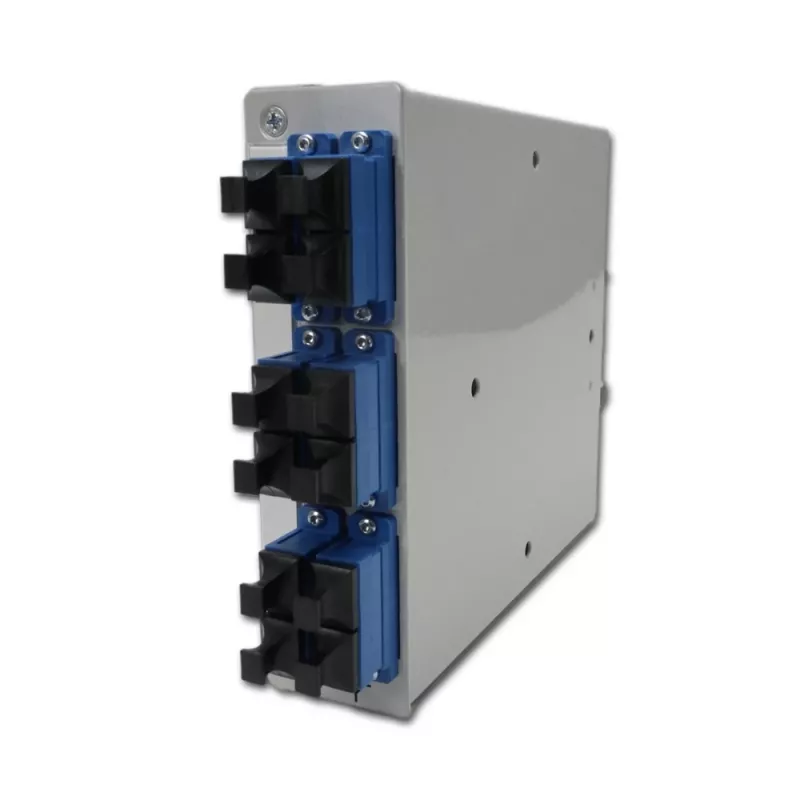

• Priekšpaneļa konektors: SC duplex
• Duplex portu skaits: 6
• Kopējā šķiedru ietilpība: 12
• Šķiedras režīms: Vienmoda
• Šķiedras kodols/apvalks: E9/125 µm
• Pigtaili komplektā: Jā, 12x SC, krāsaini, gatavi savienošanai
• Savienojumu kasete komplektā: Jā
• Korpusa materiāls: Pulverkrāsots tērauds
• Korpusa krāsa: Gaiši pelēka (RAL 7035)
• Aizsardzības klase: IP20
• Darba temperatūra: -20°C līdz +70°C

Kā lietot

Piestipriniet korpusu pie DIN sliedes TS35. Ievadiet optiskās šķiedras kabeļus caur atbilstošiem ievadiem, pēc tam metiniet pigtailu galus pie ienākošajiem kabeļiem, izmantojot savienojumu kaseti. Pēc metināšanas savienojumus novietojiet kasē un aizveriet vāku. Pēc tam pievienojiet SC duplex konektorus priekšpanelī, lai izveidotu savienojumus ar aktīvo iekārtu.

Padoms: pirms metināšanas pārbaudiet, vai pigtailu krāsu secība atbilst jūsu tīkla shēmai, un vienmēr notīriet un pārbaudiet šķiedru galus, lai nodrošinātu minimālus zudumus. Ievērojiet piesardzību, lai nesabojātu šķiedras liekuma rādiusu.
