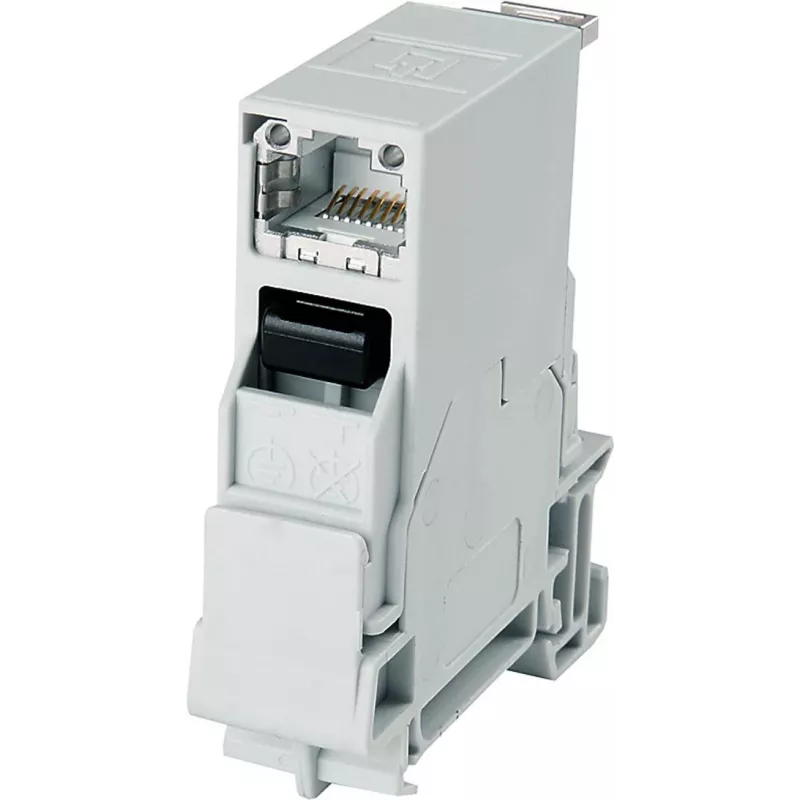

Telegärtner STX DIN sliedes RJ45 Cat.6A ekranēts modulis, gaiši pelēks

Kad tīkla kabelis jāpievieno tieši sadales skapī, parastie RJ45 ligzdas moduļi bieži vien ir neērti un nedroši. Telegärtner STX DIN sliedes modulis atrisina šo problēmu: tas vienkārši uzspraužas uz standarta TS35 sliedes, pārvēršot jebkuru DIN sliedi par augstas veiktspējas tīkla pieslēgvietu. Ekranēts Cat.6A savienotājs ar presēta cinka korpusu un zelta pārklājuma kontaktiem nodrošina 10 Gigabit Ethernet ar pilnu PoE atbalstu, savukārt bezinstrumenta IDC terminācija ļauj ātri un atkārtojami veikt uzstādīšanu uz vietas.

Galvenās specifikācijas

• Savienotāja tips: RJ45 ligzda, ekranēts (FTP/STP)
• Veiktspēja: Cat.6A, līdz 10 Gigabit Ethernet, atbilst ISO/IEC 11801, EN 50173-1, TIA/EIA-568-C.2
• Montāža: DIN sliede TS35, presēta cinka korpuss, gaiši pelēks (RAL 7035)
• Terminācija: bezinstrumenta IDC, viendzīslu vads AWG 24/1–22/1, daudzdzīslu AWG 26/7–22/7
• Kabeļa diametrs: 5,0–9,0 mm
• PoE atbalsts: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE)
• Darba temperatūra: -40 °C līdz +70 °C
• Degamības klase: UL94 V-0

Kāpēc izvēlēties

Šis modulis ir radīts skarbiem industriāliem apstākļiem. Ekranētais presētā cinka korpuss aizsargā pret elektromagnētisko traucējumu (EMI) un mehānisko slodzi, bet plašais temperatūras diapazons nodrošina darbību arī neapsildāmos vai āra skapjos. Bezinstrumenta IDC terminācija samazina uzstādīšanas laiku un novērš nepieciešamību pēc īpašiem instrumentiem, tādējādi samazinot kopējās īpašuma izmaksas. Ar pilnu 4PPoE atbalstu tas var barot ierīces līdz 90 W, padarot to nākotnes prasībām atbilstošu savienotiem sensoriem, kamerām un piekļuves punktiem.

Ideāli lietošanas gadījumi

• Rūpnieciskie Ethernet tīkli ražošanas un procesu automatizācijā
• Ēku automatizācijas un HVAC vadības paneļi
• Transporta sistēmas, tostarp dzelzceļa un ceļmalas skapji
• PoE barotas ierīces, piemēram, IP kameras, bezvadu piekļuves punkti un IoT vārtejas

Noderīga informācija

Modulis ir daļa no Telegärtner STX sērijas, kas piedāvā konsekventu dizainu un veiktspēju gan DIN sliedes, gan paneļa montāžas variantiem. Tas ir savietojams ar visiem standarta RJ45 spraudņiem un atbalsta gan viendzīslu, gan daudzdzīslu vadus, nodrošinot elastību kabeļa izvēlē. Gaiši pelēkā krāsa (RAL 7035) atbilst izplatītiem industriālo korpusu toņiem, un kompaktais izmērs atstāj vietu papildu moduļiem uz tās pašas sliedes.

Padoms: uzstādot moduli, pārliecinieties, ka kabelis ir noņemts vismaz 5,0 mm diametrā, lai tas cieši ievietotos IDC terminālī. Vienmēr pārbaudiet, vai ekranējums ir savienots ar zemējumu, lai nodrošinātu pilnīgu aizsardzību pret traucējumiem.
