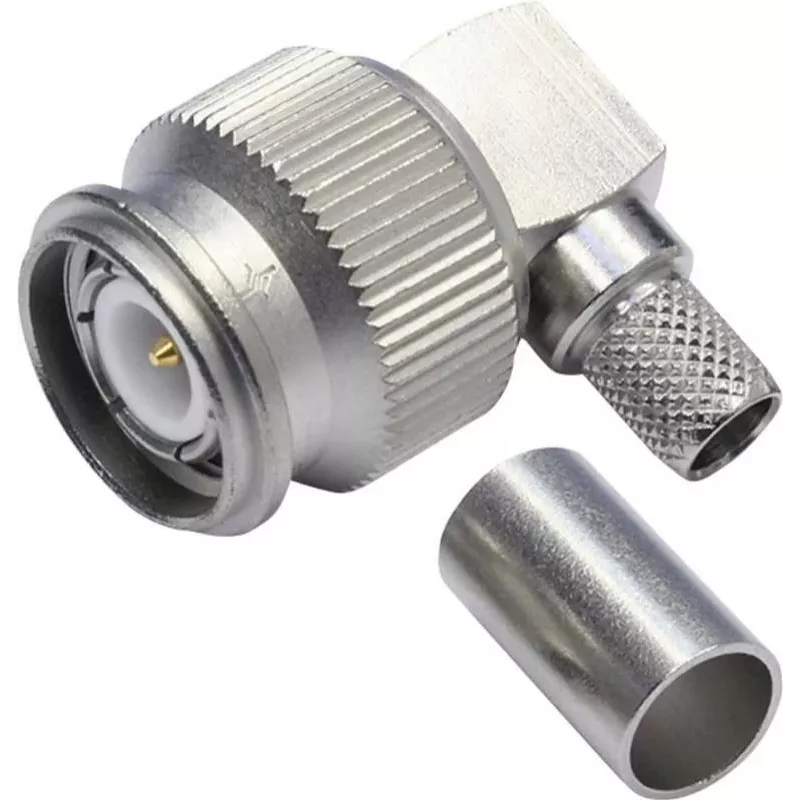

Telegärtner TNC leņķa krimp savienotājs, 50 omi, G30 kabelim, 5 gab. J01010A0037

Ja aiz iekārtas paneļa ir tikai pāris centimetri vietas, taisns TNC spraudnis bieži vien liek kabelim saliekties pārāk strauji. Šis Telegärtner 90° leņķa TNC spraudnis novirza kabeli paralēli panelim, samazinot lieces rādiusu un mehānisko slogu — risinājums, kas der gan antenu padevēm, gan iekārtu skapjiem, gan testa stendiem.

Galvenās specifikācijas

• Savienotāja tips: TNC tēviņš (spraudnis)
• Korpusa forma: leņķa (90°)
• Pretestība: 50 omi
• Saderīga kabeļa grupa: G30 (dielektriķa Ø 3,8 mm, iekšējā vadītāja Ø 1,5 mm)
• Ārējā vadītāja savienojums: krimp
• Centrālā vadītāja savienojums: lodējums
• Frekvenču diapazons: no līdzstrāvas līdz 11 GHz
• Spriegums: 500 V RMS
• Izolācijas pretestība: ≥ 5 GΩ
• VSWR: maks. 1,35 pie 11 GHz
• Darba temperatūra: no -55 °C līdz +155 °C
• Savienošanas cikli: ≥ 500
• Korpusa materiāls: misiņš, niķelēts
• Kontakta pārklājums: zelts
• Izolatora materiāls: PTFE
• Iepakojums: 5 gab.

Kāpēc izvēlēties

Leņķa konstrukcija ietaupa vietu un mazina kabeļa spriegumu, savukārt krimp/lodējuma savienojums nodrošina izturīgu un zema zuduma kontaktu. Zeltainais centrālais kontakts un PTFE izolators saglabā signāla kvalitāti līdz pat 11 GHz.

Piemērotākie lietošanas gadījumi

• RF iekārtas ar ierobežotu telpu aiz savienotājiem
• Antenu un satelītu uzstādīšana ar stingru kabeļa maršrutēšanu
• Testa un mērījumu stendi, kur nepieciešami atkārtojami savienojumi

Noderīgi zināt

Saderīgs ar G30 kabeļa grupu, kā norādīts Telegärtner specifikācijā. Savienotājs piegādāts 5 gabalu iepakojumā.

Padoms: krimpējot G30 kabeli, vienmēr pārbaudiet, vai centrālais vadītājs ir tīrs un precīzi ievietots lodēšanai paredzētajā kontaktā — tas ir galvenais priekšnoteikums, lai VSWR paliktu zem 1,35 visā 11 GHz diapazonā.
