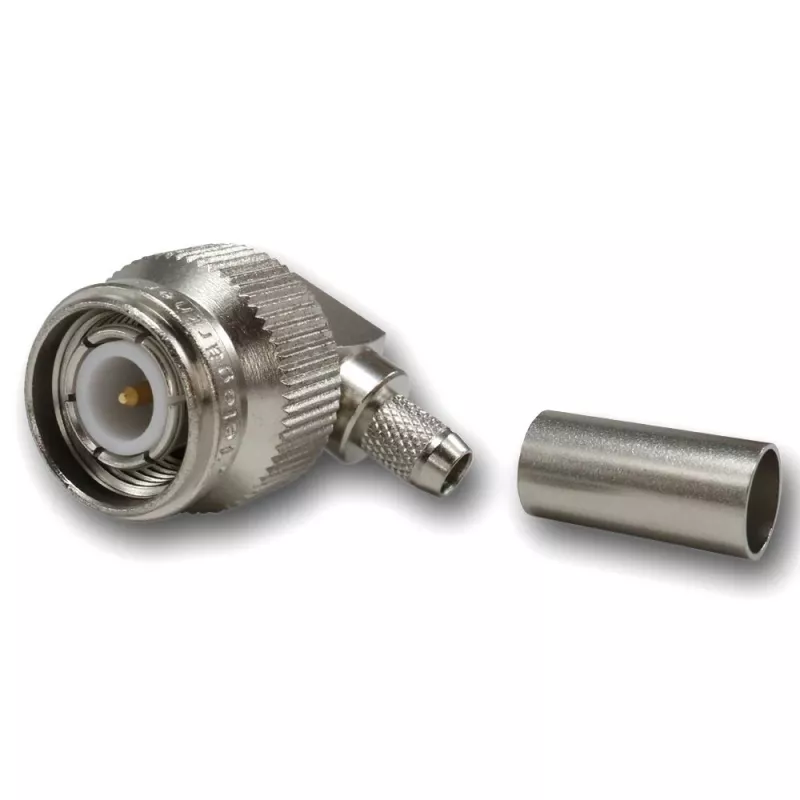

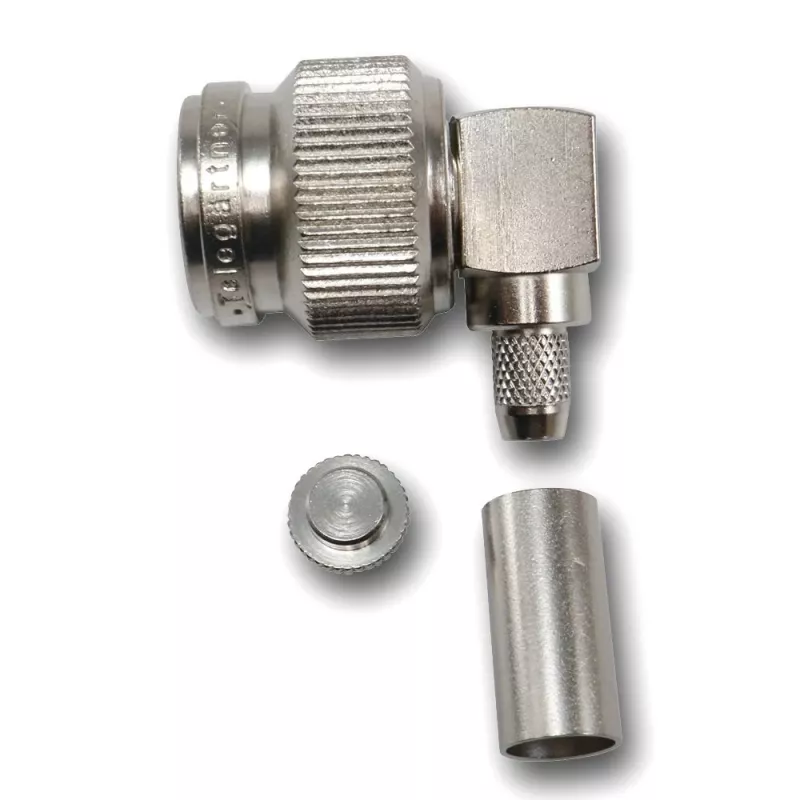

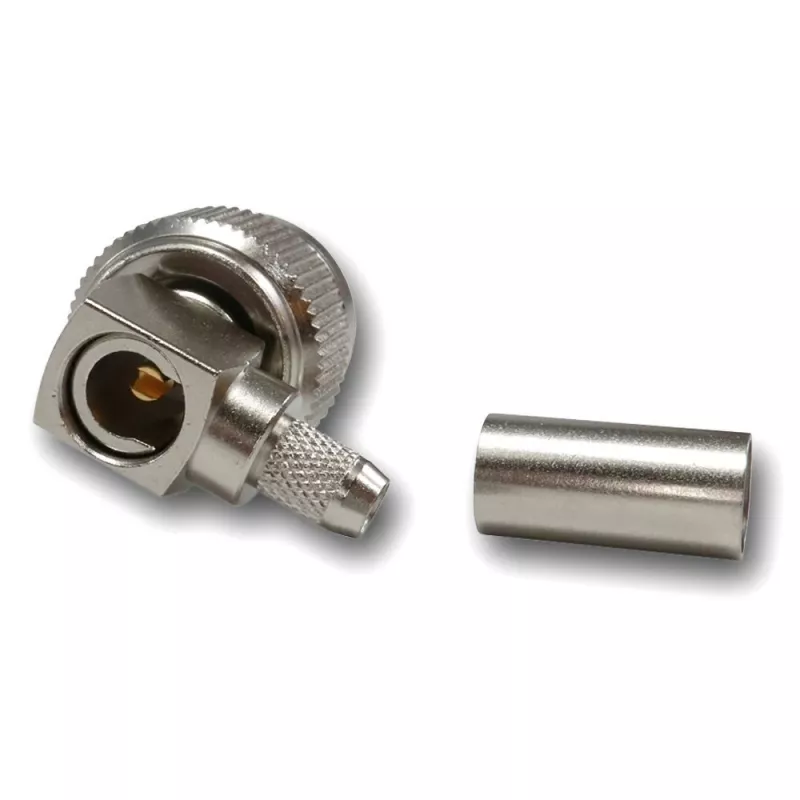

Telegärtner TNC leņķa savienotājs 50 Ohm RG-223/U, RG-142 B/U kabeļiem (J01010A0006)

Kad kabeļa savienojums jāizvada no šauras vietas aiz paneļa vai iekārtas korpusa, taisns TNC savienotājs bieži vien neder. Šis Telegärtner leņķa TNC spraudnis atrisina tieši šo problēmu – tas ļauj kabelim iziet 90 grādu leņķī, mazinot mehānisko spriegumu un ļaujot uzturēt kārtīgu vadu izvietojumu.

Galvenās priekšrocības

• Leņķa TNC spraudnis (tēviņš) 50 omu sistēmām
• Savietojams ar RG-223/U un RG-142 B/U kabeļiem
• Ārējā vadītāja crimp stiprinājums, centrālā kontakta lodēšana vai crimp
• Niķelēts misiņa korpuss, zeltīts centrālais kontakts
• PTFE izolators stabilai darbībai
• Piegādāts pa vienam gabalam

Praktiska lietošana

Uzstādot koaksiālo kabeli ierobežotā iekārtu skapī vai aiz paneļa, leņķa korpuss samazina kabeļa nospriegojumu un nodrošina glītu izeju. Crimp uzmava nodrošina stingru mehānisko satvērienu, savukārt zeltītais centrālais kontakts ir izturīgs pret koroziju un saglabā zemu kontakta pretestību. Piemērots RF lietojumiem TNC interfeisa tipiskajā frekvenču diapazonā.

Pilna specifikācija

• Savienotāju sērija: TNC
• Savienotāja tips: spraudnis (tēviņš)
• Savienotāja stils: leņķa
• Impedance: 50 Ohm
• Ārējā vadītāja stiprinājums: crimp
• Centrālā kontakta stiprinājums: lodēšana / crimp
• Savietojamo kabeļu grupa: G05
• Savietojamie kabeļu tipi: RG-223/U, RG-142 B/U
• Maks. kabeļa iekšējā vadītāja diametrs: 1,0 mm
• Maks. kabeļa dielektriķa diametrs: 2,95 mm
• Korpusa materiāls: misiņš
• Korpusa pārklājums: niķelis
• Centrālā kontakta materiāls: misiņš
• Centrālā kontakta pārklājums: zelts
• Izolatora materiāls: PTFE
• Crimp uzmavas materiāls: varš
• Crimp uzmavas pārklājums: niķelis
• Montāžas tips: kabeļa montāža
• Ražotāja sērijas kods: A0505
• Iepakojuma daudzums: 1 gabals

Nobeiguma piezīme

Precīzi ražots Telegärtner, uzticams RF savienojumu zīmols, šis savienotājs nodrošina drošu darbību profesionālām instalācijām.
