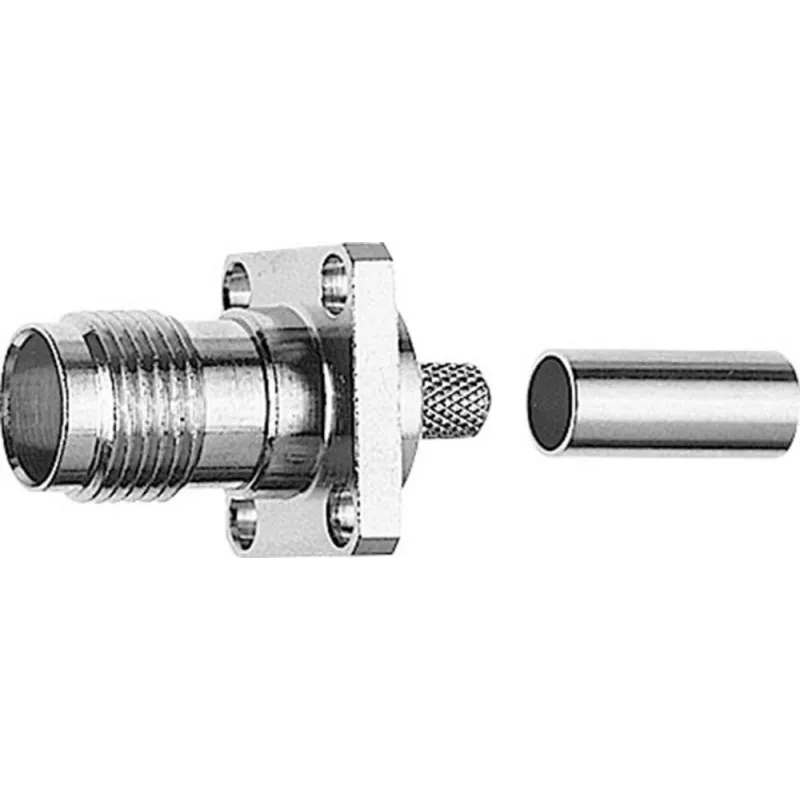

Telegärtner TNC ligzdas savienotājs ar flanšu stiprinājumu, 50 Ohm, crimp/crimp RG-58 C/U kabelim, niķelis/zelts, 1 gab. J01011A0045

Kad RF sistēmā savienotājs vibrāciju vai temperatūras svārstību ietekmē nespēj noturēt stabilu 50 omu pretestību, rodas signāla atstarošanās un periodiski traucējumi. Telegärtner J01011A0045 to novērš ar TNC ligzdu, kas paredzēta pastāvīgai flanšu montāžai un uzticamiem crimp savienojumiem ar RG-58 C/U kabeli.

Kam paredzēts

RF inženieriem, antenu uzstādītājiem un apkopes tehniķiem, kuriem nepieciešams vītņots, mitrumizturīgs koaksiālais savienojums uz paneļiem, korpusiem vai iekārtu šasijām. Piemērots testa iekārtām, radiosakariem un industriālajiem RF tīkliem, kur nepieciešama atkārtota savienošana un konsekventa veiktspēja.

Galvenās iezīmes

• TNC sērijas ligzda ar vītņotu savienojumu drošai saslēgšanai un vibrācijas izturībai
• 50 omu pretestība, saskaņota ar RG-58 C/U koaksiālo kabeli
• Crimp/crimp savienojumi gan centrālajam kontaktam, gan ārējam vadītājam, nodrošinot izturīgu, gāzi necaurlaidīgu savienojumu
• Flanšu stiprinājums ar četriem caurumiem stingrai montāžai panelī vai šasijā
• Niķelēts misiņa korpuss un zeltīts centrālais kontakts pret koroziju un zemu kontakta pretestību
• PTFE izolators atbalsta frekvences līdz 11 GHz
• Darba temperatūras diapazons no -55 °C līdz +155 °C
• Nominālais spriegums 500 V RMS un vismaz 500 savienošanas cikli

Specifikācijas

• Savienotāja sērija: TNC
• Savienotāja tips: Ligzda (sievišķais)
• Montāžas tips: Flanšu montāža, kabeļa montāža
• Pretestība: 50 Ohm
• Kabeļa grupa: RG-58 C/U
• Centrālā kontakta terminācija: Crimp
• Ārējā vadītāja terminācija: Crimp
• Savienošanas mehānisms: Vītņots
• Korpusa materiāls: Misiņš, niķelēts
• Centrālā kontakta materiāls: Misiņš, zeltīts
• Izolatora materiāls: PTFE
• Frekvenču diapazons: DC līdz 11 GHz
• Sprieguma nomināls: 500 V RMS
• Darba temperatūra: -55 °C līdz +155 °C
• Savienošanas cikli: ≥500
• Iepakojuma daudzums: 1 gabals

Padomi

Izmantojiet pareizu crimp instrumentu, kas kalibrēts RG-58 C/U uzmavas izmēram, lai nodrošinātu pilnīgu 360° termināciju. Montējot uz paneļa, uzklājiet plānu pretoksidācijas savienojuma kārtiņu uz flanšu, lai uzlabotu vides blīvējumu.
