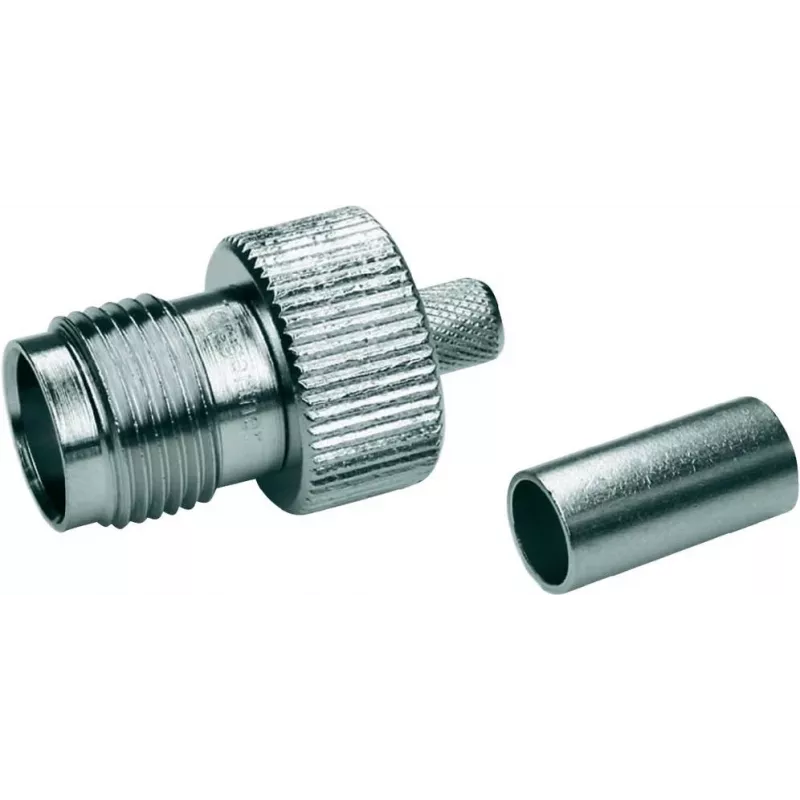

Telegärtner TNC ligzdas savienotājs G05 50 Ohm RG-223/U kabelim, 5 gab. (J01011A2287)

Radiofrekvenču speciālistiem un elektronikas inženieriem, kas strādā ar RG-223/U, RG-142B/U vai RG-400/U koaksiālajiem kabeļiem, šis Telegärtner TNC ligzdas savienotājs nodrošina uzticamu 50 Ohm savienojumu bez lodēšanas. Iespieduma (crimp) terminācija gan centrālajam vadītājam, gan ekrānam ļauj ātri un konsekventi montēt kabeļus, saglabājot signāla integritāti līdz pat 11 GHz.

Priekšrocības

Precīzi apstrādāts atbilstoši MIL-STD-348 standartam, kas garantē savietojamību un stabilus elektriskos parametrus. Crimp/crimp dizains nodrošina drošu un izturīgu savienojumu bez lodēšanas, vienkāršojot montāžu. PTFE izolators atbalsta plašu darba temperatūras diapazonu no -55°C līdz +155°C, padarot to piemērotu prasīgām vidēm.

Piemērots

• RF un mikroviļņu lietojumiem, kur nepieciešama stabila 50 Ohm pretestība
• RG-223/U, RG-142B/U vai RG-400/U koaksiālo kabeļu terminācijai
• Testēšanas un mērīšanas iekārtām, telekomunikācijām un industriālām sistēmām

Galvenie parametri

• Savienotāju sērija: TNC
• Dzimums: ligzda (sieviešu)
• Pretestība: 50 Ohm
• Frekvenču diapazons: no līdzstrāvas līdz 11 GHz
• VSWR: ≤ 1,3 pie 6 GHz
• Sprieguma nomināls: 500 V RMS
• Korpusa materiāls: misiņš, niķelēts
• Centrālais kontakts: misiņš, zeltīts
• Izolators: PTFE
• Darba temperatūra: no -55°C līdz +155°C
• Iepakojums: 5 gab.

Ieteikumi

Lai iegūtu labāko rezultātu, izmantojiet saderīgus crimp instrumentus un ievērojiet standarta montāžas praksi. Pirms uzstādīšanas pārbaudiet kabeļa saderību, lai nodrošinātu optimālu signāla kvalitāti.
