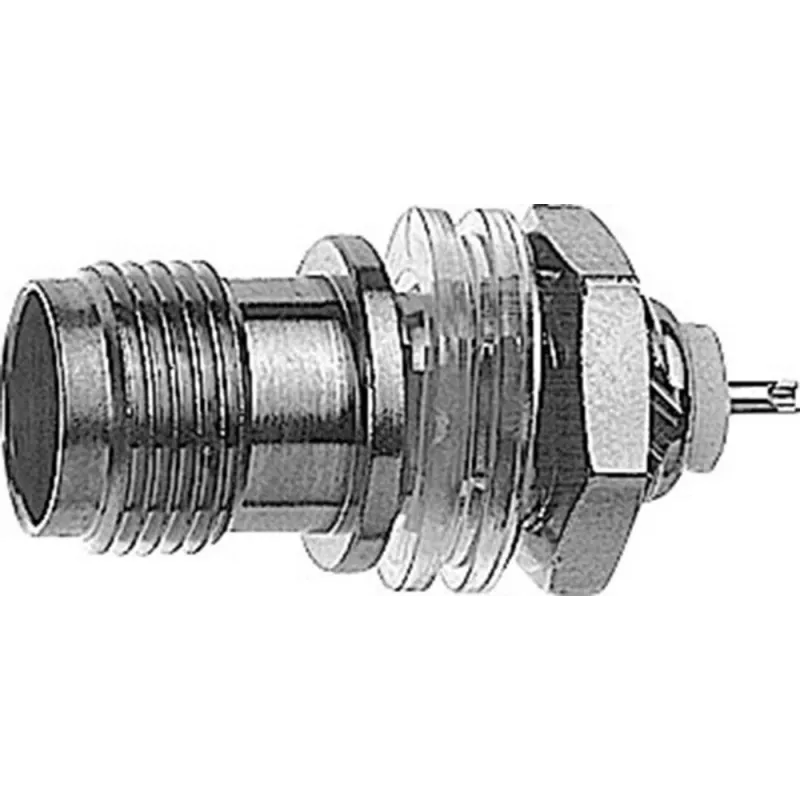

Telegärtner TNC panel ligzda, izolēta, 50 Ohm, lodējama, niķelis/zelts (J01011A0013)

Ja RF sistēmā panelī iebūvētais savienotājs nav droši izolēts, rodas zemējuma cilpas un signāls tiek traucēts. Telegärtner TNC panel ligzda atrisina šo problēmu, nodrošinot izolētu montāžu panelī ar 50 Ohm pretestību un tīru signāla ceļu no līdzstrāvas līdz 11 GHz. Lodējamais centrālais kontakts un izturīgais misiņa korpuss ar niķeļa pārklājumu padara to piemērotu profesionālām RF instalācijām.

Kam paredzēts

RF inženieriem, telekomunikāciju tehniķiem un industriālās elektronikas speciālistiem, kuriem nepieciešams izturīgs, izolēts TNC savienotājs panelī antenām, testa iekārtām vai sakaru sistēmām.

Galvenās iezīmes

• TNC ligzda (female), 50 Ohm pretestība
• Izolēta montāža panelī ar M12x1 vītni un 12,7 mm D-veida izgriezumu
• Lodējams centrālais kontakts drošam savienojumam
• Frekvenču diapazons no līdzstrāvas līdz 11 GHz, VSWR ≤ 1,3 līdz 6 GHz
• Korpuss: misiņš ar niķeļa pārklājumu; centrālais kontakts: misiņš ar zelta pārklājumu; izolators: PTFE
• Darba temperatūra no -55 °C līdz +155 °C, ≥500 savienošanas cikli

Specifikācijas

• Savienotāja tips: TNC ligzda (female)
• Pretestība: 50 Ohm
• Montāža: izolēta panelī, M12x1 vītne, 12,7 mm D-veida izgriezums
• Savienojuma veids: lodējams (centrālais kontakts)
• Frekvenču diapazons: no līdzstrāvas līdz 11 GHz
• VSWR: ≤ 1,3 (no līdzstrāvas līdz 6 GHz)
• Dielektriskā caursitiena spriegums: 1,5 kVeff
• Izolācijas pretestība: ≥ 5 GΩ
• Centrālā kontakta pretestība: ≤ 1,5 mΩ
• Ārējā kontakta pretestība: ≤ 1,0 mΩ
• Darba temperatūra: no -55 °C līdz +155 °C
• Savienošanas cikli: ≥ 500
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Centrālā kontakta materiāls: misiņš, zelta pārklājums
• Izolatora materiāls: PTFE

Padomi

Uzstādot, pārliecinieties, ka panelī izgrieztais caurums ir precīzi 12,7 mm (D-veida) un izmantojiet M12x1 vītni drošai montāžai. Lai nodrošinātu labāko veiktspēju, uzturiet pretējo savienotāju tīru un nepārsniedziet norādīto pievilkšanas momentu.
