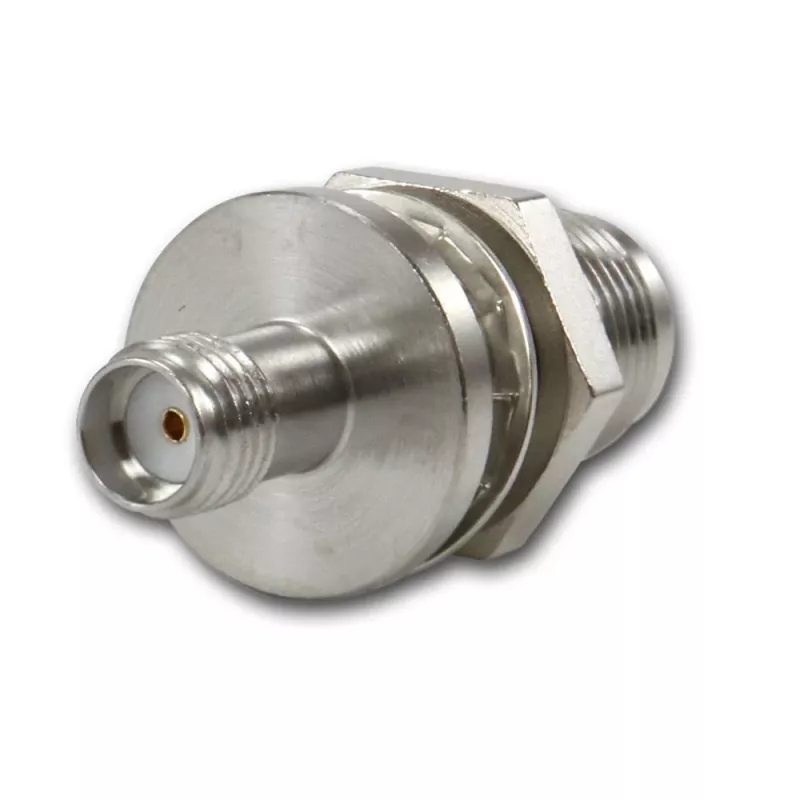

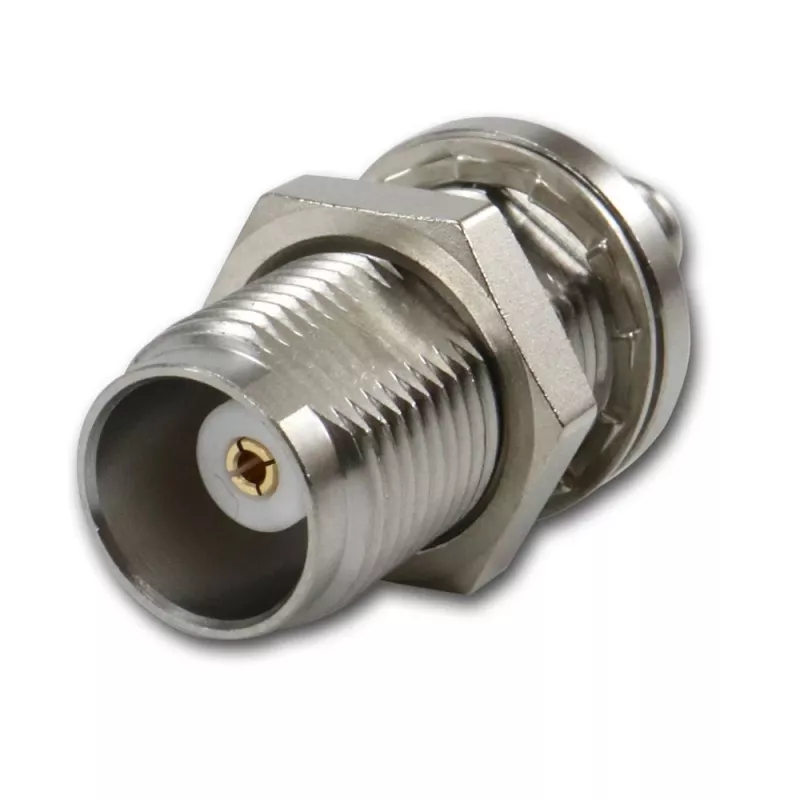

Telegärtner TNC sieviešu uz SMA sieviešu koaksiālais adapteris, 50 Ohm, DC-6 GHz, niķelis/zelts J01019A0028

Ja jūsu testa stendā TNC savienotājs jāsavieno ar SMA mērinstrumentu, šis Telegärtner adapteris atrisina problēmu bez pielāgotiem kabeļiem. Precīzi apstrādāts misiņa korpuss ar niķeļa pārklājumu un zelta centrālais kontakts nodrošina stabilu 50 omu pretestību līdz pat 6 GHz.

Galvenās specifikācijas

• Savienotājs 1: TNC sieviešu (ligzda)
• Savienotājs 2: SMA sieviešu (ligzda)
• Pretestība: 50 Ohm
• Frekvenču diapazons: DC līdz 6 GHz
• VSWR: maks. 1,25 pie 6 GHz
• Korpuss: misiņš ar niķeļa pārklājumu
• Centrālā kontakta pārklājums: zelts
• Izolators: PTFE
• Darba temperatūra: -55°C līdz +155°C

Kāpēc izvēlēties

Adapteris ir izgatavots no precīzi apstrādāta misiņa ar zelta pārklājumu uz centrālā kontakta, kas nodrošina zemu ievades zudumu un stabilu pretestību. PTFE izolators garantē nemainīgu veiktspēju visā temperatūras diapazonā, padarot to piemērotu gan laboratorijas, gan lauka apstākļiem.

Ideāli lietošanas gadījumi

• TNC aprīkotu ierīču savienošana ar SMA testa kabeļiem
• Antenu ar TNC savienotājiem pielāgošana SMA mērinstrumentiem
• 50 omu pretestības saglabāšana jauktu savienotāju sistēmās

Noderīga informācija

Adapteris ir pasīvs iekļauts komponents bez dzimuma maiņas; abas puses ir sieviešu, tāpēc savienojamajiem kabeļiem vai ierīcēm ir nepieciešami vīriešu savienotāji. Tas nav paredzēts lietošanai ārpus telpām bez papildu aizsardzības pret laika apstākļiem.

Padoms: pārbaudiet VSWR ar kalibrētu mērītāju pirms pastāvīgas uzstādīšanas, īpaši augstās frekvencēs virs 3 GHz. Tīriet savienotājus ar izopropilspirtu un izvairieties no pārmērīga spēka, lai nesabojātu zelta kontaktu.
