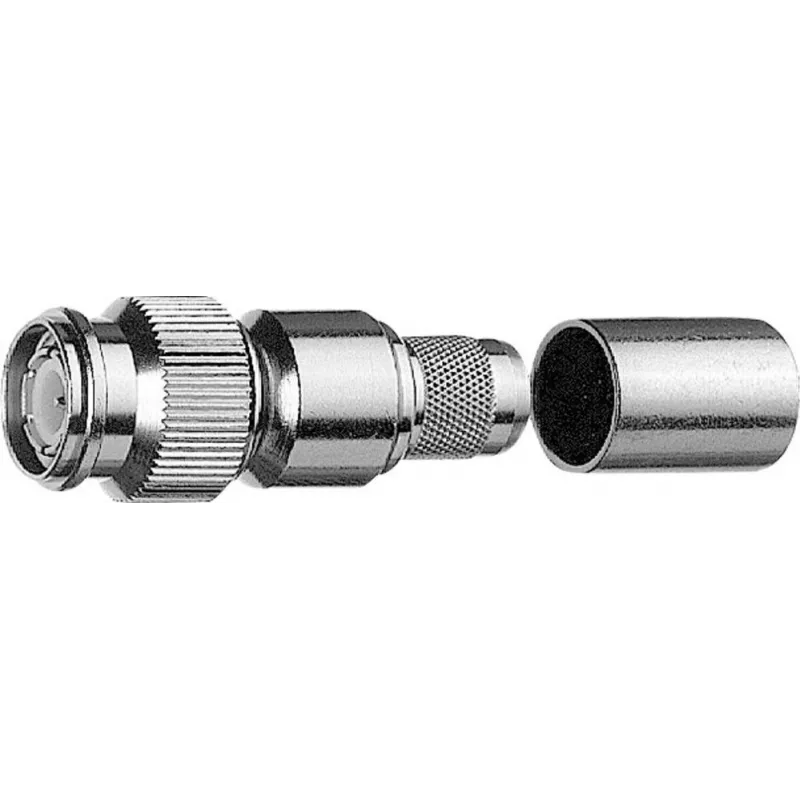

Telegärtner TNC spraudnis, krimpējams, G37, 50 Ohm, taisns, Professional (J01010A0049)

Kad vajag uzticamu un atkārtojamu savienojumu 50 omu koaksiālajā līnijā, Telegärtner TNC spraudnis ar krimpēšanas tehnoloģiju ir praktisks risinājums. Tas paredzēts kabeļiem ar 7,25 mm dielektriķi un 2,7 mm iekšējo vadītāju (G37 grupa), tāpēc der gan darbnīcā, gan lauka apstākļos, kur svarīga ātra un stabila montāža bez lodēšanas.

Galvenās priekšrocības

• Krimpējams gan centrālais, gan ārējais vadītājs – nav nepieciešama lodēšana, tādējādi montāža ir ātra un konsekventa.
• Zelta pārklājuma kontakti nodrošina zemu pārejas pretestību un izturību pret koroziju.
• Niklēts misiņa korpuss ir izturīgs pret mehāniskiem bojājumiem un vides iedarbību.
• Vītņotais TNC savienojums droši nofiksējas, novēršot nejaušu atvienošanos vibrācijas apstākļos.
• Darbības frekvence līdz pat 11 GHz – piemērots augstfrekvences lietojumiem.

Kam piemērots

Šis savienotājs ir paredzēts RF inženieriem, instalētājiem un tehniķiem, kuri strādā ar 50 omu koaksiālajiem kabeļiem. Tas lieliski der testēšanas iekārtām, antenu padeves līnijām, rūpnieciskām RF sistēmām un vietām, kur nepieciešams izturīgs vītņots savienojums. Tāpat tas noderēs remontdarbos un individuālu kabeļu mezglu izgatavošanā.

Tehniskā specifikācija

• Savienotāja tips: TNC spraudnis (tēviņš)
• Pretestība: 50 Ohm
• Montāža: krimpēšana (centrālais un ārējais vadītājs)
• Saderīgo kabeļu grupa: G37 (dielektriķis 7,25 mm, iekšējais vadītājs 2,7 mm)
• Korpusa forma: taisns
• Stiprinājums: kabeļa montāža
• Kontaktu pārklājums: zelts
• Korpusa materiāls: misiņš, niklēts
• Izolators: PTFE
• Frekvenču diapazons: no līdzstrāvas līdz 11 GHz
• Sprieguma nomināls: 500 V RMS
• Darba temperatūra: no -65 °C līdz +165 °C

Kā lietot

Pirms montāžas pārliecinieties, ka kabeļa izmēri atbilst G37 grupai. Nogrieziet kabeli, noņemiet apvalku un dielektriķi atbilstoši savienotāja konstrukcijai. Uzspiediet centrālo kontaktu uz iekšējā vadītāja un ievietojiet to savienotāja korpusā. Pēc tam uzspiediet ārējo uzmavu un izmantojiet krimpēšanas instrumentu ar atbilstošām matricām G37 kabeļiem. Pārbaudiet savienojumu ar testeri vai vizuāli.

Padoms: vienmēr izmantojiet pareizā izmēra krimpēšanas matricu – tas nodrošinās uzticamu savienojumu un novērsīs signāla zudumus. Ieteicams iegādāties rezerves savienotājus, ja strādājat lauka apstākļos.
