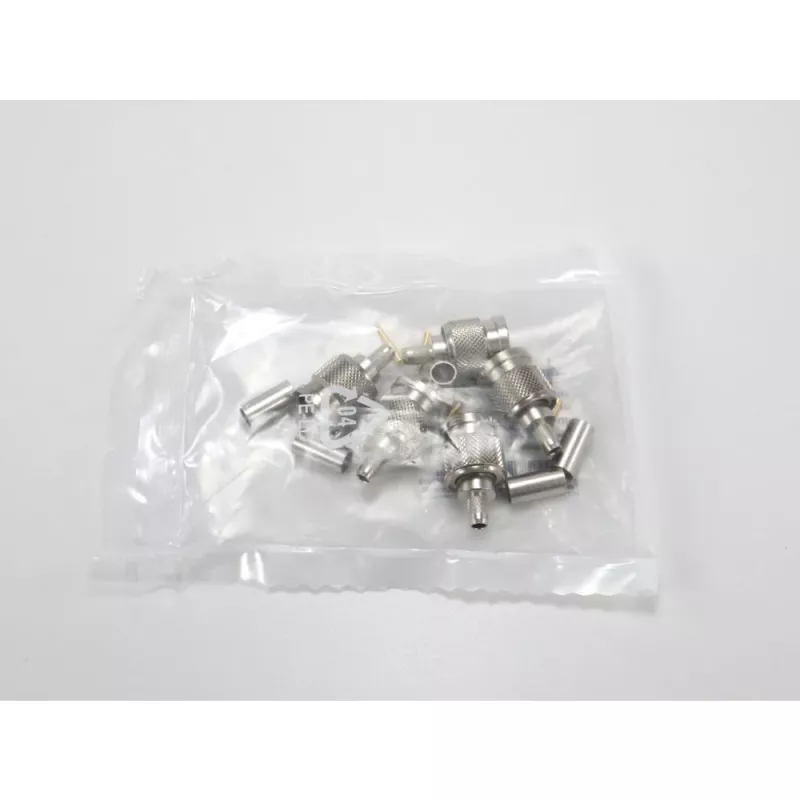

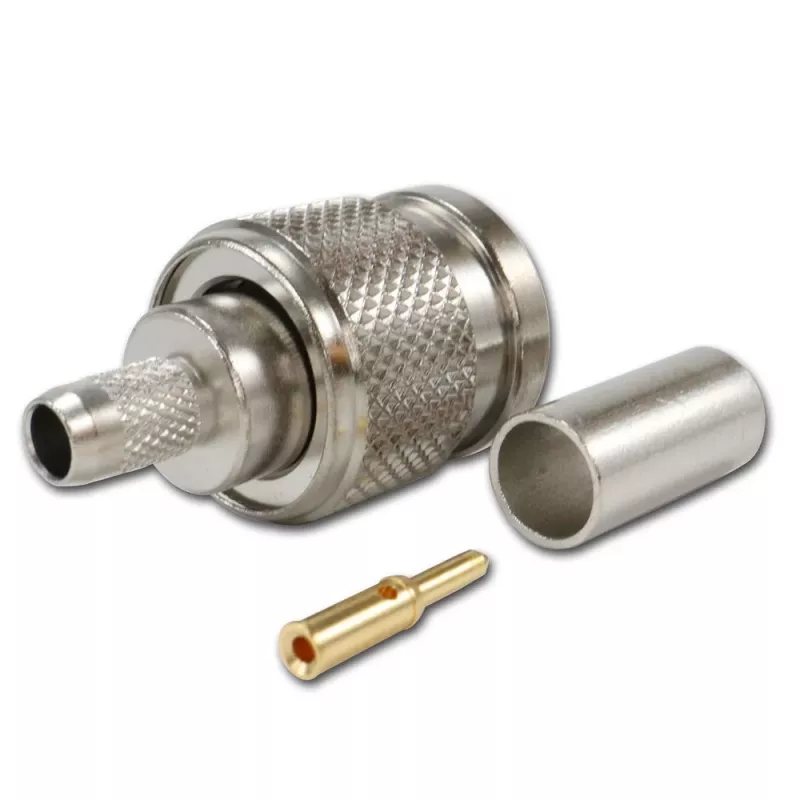

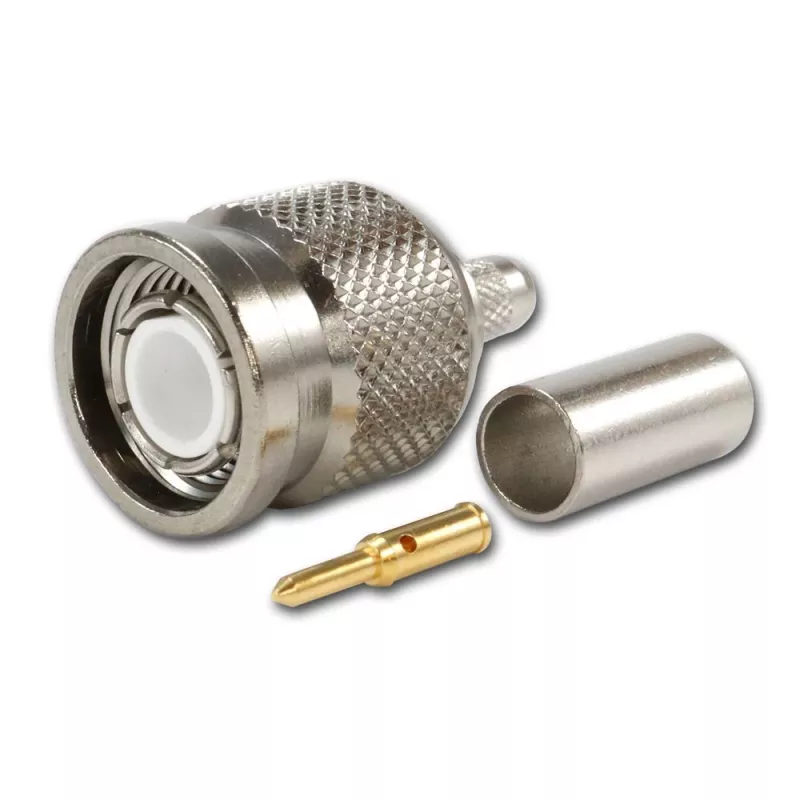

TELEGÄRTNER TNC taisns kontaktspraudnis RG-58 koaksiālajam kabelim, crimp/solder, 50 Ohm, DC-11 GHz

TELEGÄRTNER TNC kontaktspraudnis ir precīzi apstrādāts misiņa korpuss ar zelta pārklājuma centrālo kontaktu, kas nodrošina zudumus un uzticamu darbību līdz pat 11 GHz. Atšķirībā no parastiem savienotājiem tas ir projektēts ar konsekventu 50 omu pretestību un izcilu VSWR, padarot to par uzticamu izvēli prasīgām RF lietojumprogrammām.

Galvenās iezīmes

• Saderīgs ar RG-58 C/U, RG-58 A/U, RG-58 B/U un LMR-195 kabeļiem
• Frekvences diapazons no līdzstrāvas līdz 11 GHz ar VSWR ≤ 1,25 līdz 6 GHz
• Zelta pārklājuma centrālais kontakts un niķeļa pārklājuma misiņa korpuss pret koroziju
• Droša pieslēgšana: centrālā kontakta lodēšana, ārējā vadītāja crimp
• Plašs darba temperatūras diapazons: no -55 °C līdz +155 °C

Ikdienas lietošanā

Uzstādītāji novērtē vienkāršo montāžu: noņemiet kabeļa izolāciju, pielodējiet centrālo vadītāju un saspiediet crimp uzmavu, lai iegūtu izturīgu mehānisku un elektrisku savienojumu. TNC saskarne nodrošina vītņotu savienojumu, kas iztur vibrācijas, padarot to piemērotu gan laboratorijas, gan lauka apstākļiem.

Pilnīga specifikācija

• Savienotāju sērija: TNC
• Savienotāja tips: Kontaktspraudnis (tēviņš)
• Savienotāja stils: Taisns
• Pretestība: 50 Ohm
• Frekvences diapazons: no līdzstrāvas līdz 11 GHz
• Pieslēgšanas metode: centrālā kontakta lodēšana, ārējā vadītāja crimp
• Korpusa materiāls: misiņš ar niķeļa pārklājumu
• Centrālā kontakta materiāls: misiņš ar zelta pārklājumu
• Izolatora materiāls: PTFE
• Darba temperatūra: no -55 °C līdz +155 °C
• Sprieguma nomināls: 500 V (RMS)
• Izolācijas pretestība: ≥ 5 GΩ
• Kontakta pretestība (centrālā): ≤ 1,5 mΩ
• Kontakta pretestība (ārējā): ≤ 1 mΩ
• VSWR: ≤ 1,25 (no līdzstrāvas līdz 6 GHz)
• Izturība: 500 savienošanas cikli

Nobeiguma piezīme

Augstas kvalitātes TNC savienotājs, kas izgatavots atbilstoši stingriem standartiem, ideāli piemērots profesionāļiem, kuriem nepieciešama atkārtojama RF veiktspēja.
