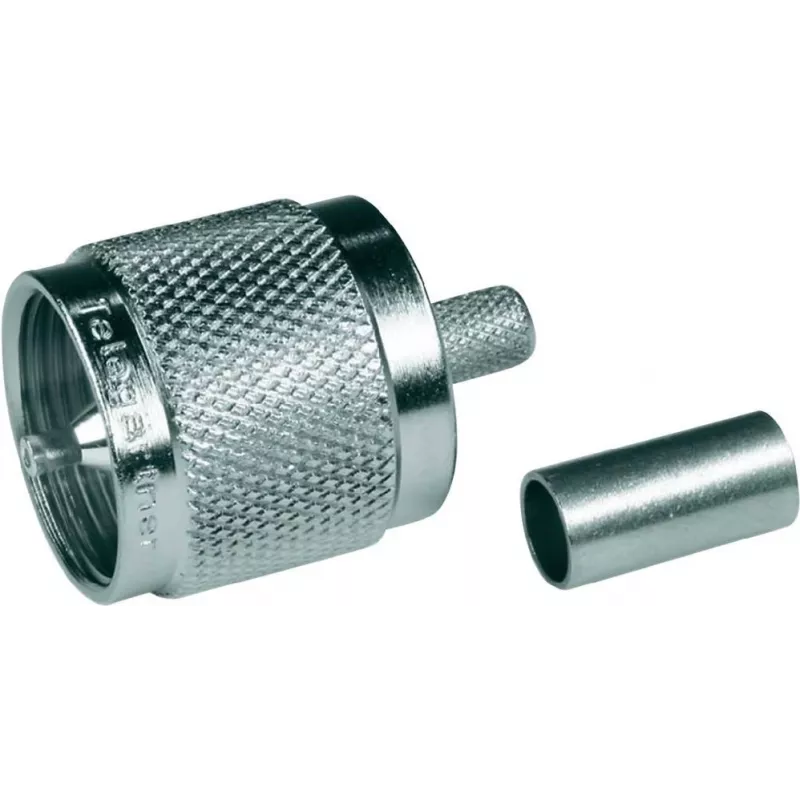

Telegärtner UHF krimpuzgalis G01 RG-58 C/U, 50 Ohm, niķelis/zelts, 1 gab. J01040A0001

VSWR ≤ 1,3 pie 300 MHz — šis UHF krimpuzgalis nodrošina stabilu signālu līdz pat 300 MHz. Tas ir paredzēts RG-58 C/U un citiem saderīgiem 50 Ohm kabeļiem, ar niķelētu misiņa korpusu un zeltītu centrālo kontaktu.

Kam paredzēts

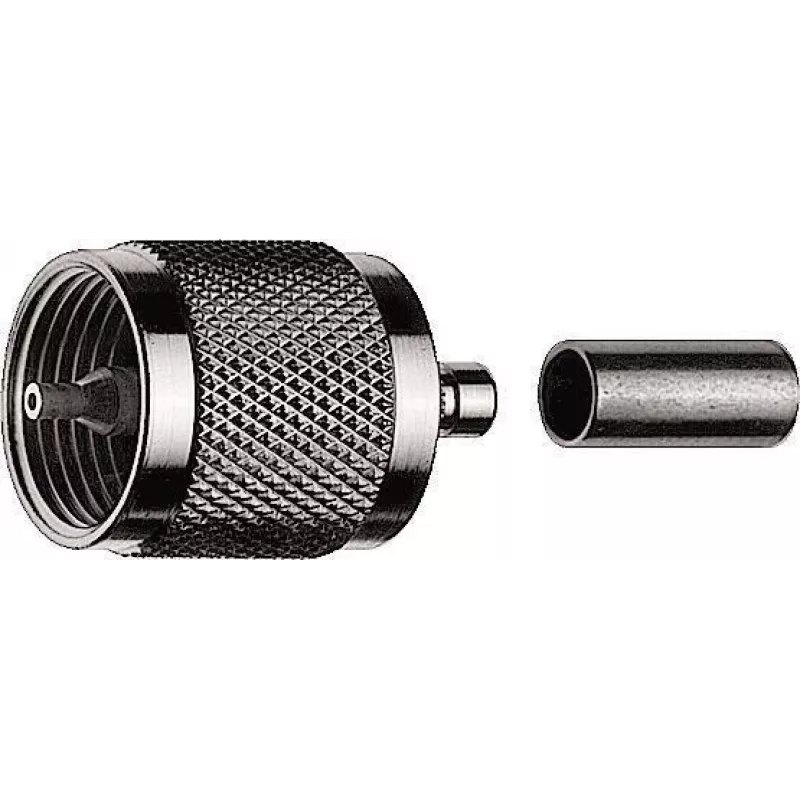

Telegärtner J01040A0001 ir UHF vītņuzgalis (PL-259 stila) ar krimp savienojumu gan centrālajam, gan ārējam vadītājam. Tas der RG-58 C/U, RG-58 A/U, RG-142 B/U, RG-223 /U, URM 43, URM 76 un KX 15 kabeļiem. Savienotājs ir paredzēts 500 Veff spriegumam un darbojas temperatūrā no -40°C līdz +85°C.

Galvenās priekšrocības

• Plašs frekvenču diapazons līdz 300 MHz ar zemu VSWR
• Zeltīts centrālais kontakts nodrošina uzticamu signāla pārraidi
• PTFE izolators termiskai stabilitātei un zemiem zudumiem
• Izturīga konstrukcija: 500 savienošanas cikli

Tehniskie dati

• Impedance: 50 Ohm
• Frekvenču diapazons: DC līdz 300 MHz
• VSWR: ≤ 1,3 pie 300 MHz
• Sprieguma nomināls: 500 Veff
• Izolācijas pretestība: ≥ 5 GΩ
• Centrālā kontakta pretestība: ≤ 1,5 mΩ
• Ārējā kontakta pretestība: ≤ 1 mΩ
• Darba temperatūra: -40°C līdz +85°C
• Korpusa materiāls: misiņš, niķelēts
• Centrālais kontakts: misiņš, zeltīts
• Izolators: PTFE
• Blīve: silikons
• Montāžas tips: kabeļa montāža
• Sērija: G01

Kā lietot

Noņemiet kabeļa apvalku, atsedzot centrālo vadītāju un pinumu. Uzvelciet krimpuzmavu uz kabeļa, ievietojiet centrālo vadītāju kontaktā un noblīvējiet ar krimpinstrumentu. Pēc tam noblīmējiet ārējo uzmavu. Pārbaudiet savienojumu ar multimetru, lai pārliecinātos, ka nav īssavienojuma.

Mūsu vērtējums

Uzticams UHF krimpuzgalis 50 Ohm koaksiālajiem kabeļiem, ar labiem elektriskajiem parametriem un izturīgiem materiāliem profesionālām RF instalācijām.
