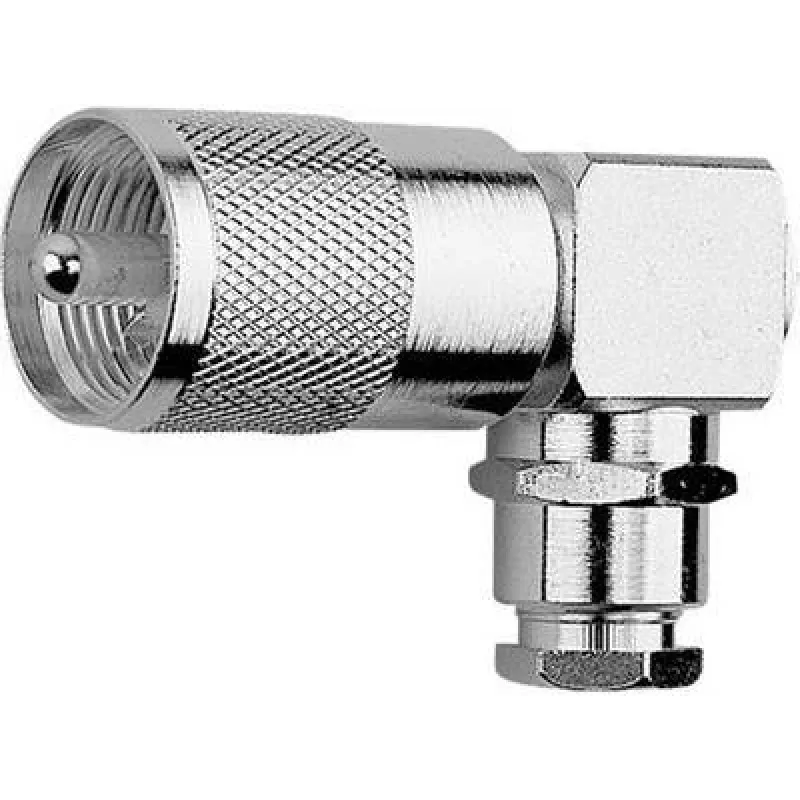

Telegärtner UHF leņķa spraudņa savienotājs RG-58C/U, RG-223/U, RG-141 A/U, RG-142 B/U (J01040B1201)

Kad kabelis jānovirza šaurā vietā, parasts taisnais savienotājs bieži vien neder. Telegärtner UHF leņķa spraudnis atrisina šo problēmu, ļaujot kabeli izvadīt 90 grādu leņķī, vienlaikus nodrošinot uzticamu savienojumu frekvenču diapazonā līdz 300 MHz. Šis savienotājs ir paredzēts ārējā vadītāja presēšanai (crimp) un centrālā vadītāja lodēšanai, kas garantē noturīgu un drošu savienojumu ar RG-58C/U, RG-223/U, RG-141 A/U un RG-142 B/U kabeļiem.

Priekšrocības

Leņķa konstrukcija ļauj novietot kabeli vietās, kur taisns savienotājs neiederas. Niķelēta misiņa korpuss nodrošina izturību pret koroziju, bet zeltīts centrālais kontakts samazina kontaktu pretestību un saglabā signāla kvalitāti. PTFE izolators ir izturīgs pret augstām temperatūrām un nodrošina stabilas elektriskās īpašības.

Piemērots

• Koaksiālo kabeļu mezgliem RF lietojumos
• Antenu savienojumiem un testēšanas iekārtām
• Rūpnieciskām un sakaru sistēmām, kur nepieciešami uzticami UHF savienojumi

Galvenie parametri

• Savienotāju sērija: UHF
• Savienotāja tips: spraudnis (tēviņš), leņķa
• Impedance: 50 Ohm
• Frekvenču diapazons: DC līdz 300 MHz
• Sprieguma nomināls: 500 V RMS
• Darba temperatūra: -40°C līdz +85°C
• Korpusa materiāls: misiņš, niķelēts
• Kontakta materiāls: misiņš, zeltīts
• Izolators: PTFE
• Savienošana: presēšana (ārējais), lodēšana (centrālais)
• Saderīgi kabeļi: RG-58C/U, RG-223/U, RG-141 A/U, RG-142 B/U

Ieteikumi

Lai nodrošinātu vislabāko rezultātu, izmantojiet atbilstošu presēšanas instrumentu un ievērojiet ražotāja montāžas instrukcijas. Pārliecinieties, ka kabeļa noņemtās izolācijas izmēri atbilst prasībām.
