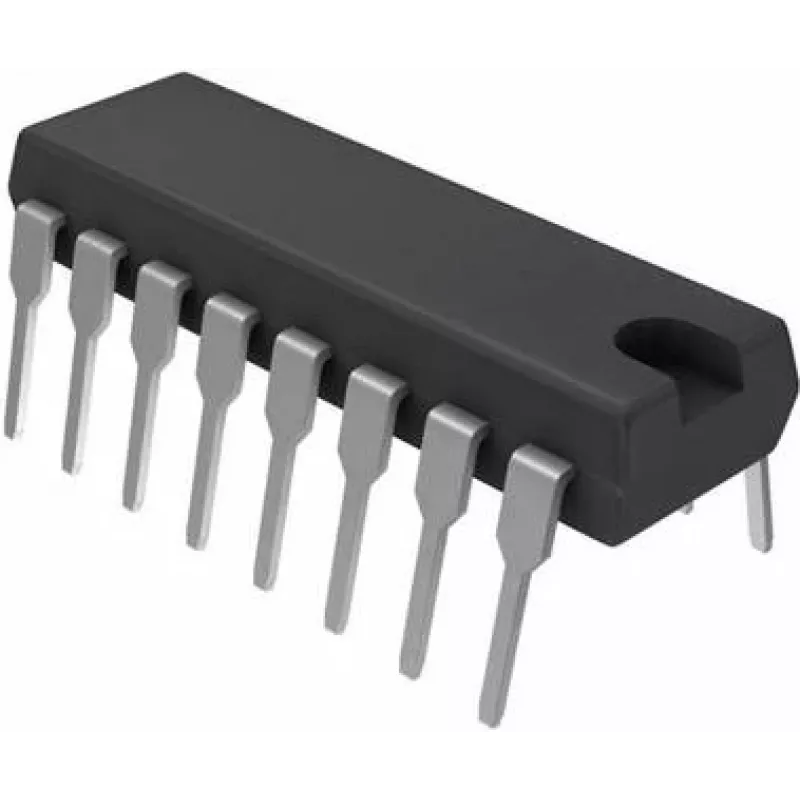

Instrumentācijas pastiprinātājs Texas Instruments INA110KP, vienkanāla, DIP-16

Texas Instruments INA110KP ir vienkanāla instrumentācijas pastiprinātājs DIP-16 korpusā, kas paredzēts precīzai diferenciālo signālu pastiprināšanai un stabilai pastiprinājuma kontrolei. Ierīce ir izstrādāta, lai darbotos kā zema trokšņa priekšpastiprinātājs sensoru saskarnēs, signālu kondicionēšanas ķēdēs un datu iegūšanas sistēmās, kur nepieciešams pārveidot mazus diferenciālos signālus lietojamos līmeņos.

Praktiski pielietojumi

• Sensoru saskarnes: Pievienojiet tiltveida sensorus (piemēram, spiediena, stiepes vai temperatūras devējus) un iegūstiet stabilu, precīzu izejas signālu.
• Datu iegūšana: Izmantojiet kā zema trokšņa priekšpastiprinātāju datu iegūšanas sistēmās, lai uzlabotu signāla un trokšņa attiecību.
• Laboratorijas instrumenti: Piemērots signālu kondicionēšanai mērīšanas iekārtās, piemēram, osciloskopos vai multimetros.
• Prototipēšana: DIP-16 caururbuma korpuss ļauj ērti lodēt uz eksperimentālajām platēm vai izmantot ligzdās.

Galvenās specifikācijas

• Vienkanāla instrumentācijas pastiprinātājs
• DIP-16 caururbuma korpuss (vieglai prototipēšanai)
• Precīza diferenciālā pastiprināšana ar regulējamu pastiprinājumu (ar ārējiem rezistoriem)
• Zems ieejas troksnis jutīgiem mērījumiem
• Augsts kopējā režīma noraidījums (CMRR), lai samazinātu traucējumus
• Darbojas ar vienu vai diviem barošanas spriegumiem (atkarībā no shēmas)

Lietošanas ieteikumi

Lai sasniegtu labākos rezultātus, izmantojiet īsus, simetriskus diferenciālo ieeju vadus, novietojiet barošanas atsaistes kondensatorus tuvu pastiprinātāja tapām un ievērojiet ražotāja norādījumus par ārējo pastiprinājuma iestatīšanas komponentu izvēli. Ļoti mazu signālu mērīšanai izmantojiet ekranētus savienojumus un zema trokšņa atsauces spriegumu.
